Let op!
Alvorens te beginnen met installeren
6. Monteren en installeren van de Helios TS-100 combi
Schakel allereerst de netspanning van uw elektrische-installatie uit door de betreffende groep(en) uit te schakelen en meet nogmaals of de stroomdraden spanning vrij zijn.
•

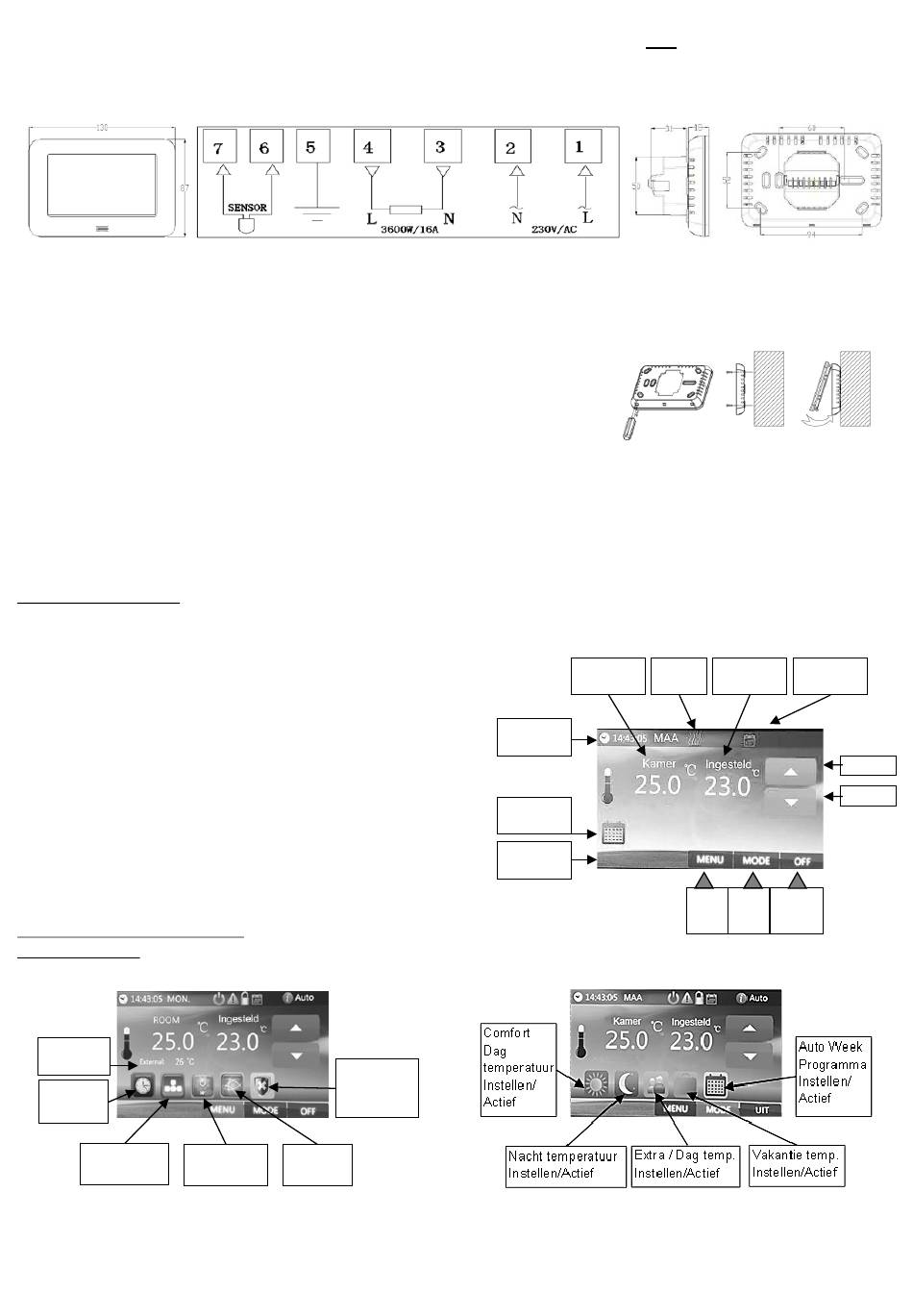

De Helios TS-100 COMBI bestaat uit een "Touch Screen" front (afbeelding 1) en een aansluit/schakel deel (afbeelding 2).
Afbeelding 1.
6.1
Aansluiting netspanning 230 VAC
1.
U dient de aanwezige elektriciteit draden voedingsdraden Bruin ( L) en blauw (N) aan te sluiten op 1=L + 2=N (zie elektrisch aansluit schema).
2.
LET OP! Zet pas spanning/voeding (230VAC) op de Helios TS-200-S als u helemaal klaar bent met installeren. (230V = standaard aansluiting in Europa).
6.2
Aansluiting van de elektrische vloerverwarming
1.
Sluit de 2 draden van de elektrische vloerverwarming aan op aansluiting 3 en 4
Neem bij twijfel contact op met onze technische helpdesk (zie contactgegevens onder 13)
6.3
Aansluiten vloer temperatuursensor
1.
Sluit de 2 draden van de vloer temeratuursensor 6 en 7
Neem bij twijfel contact op met onze technische helpdesk (zie contactgegevens onder 13)
7. Plaatsen van de thermostaat
7.1
Openen van de behuizing
1.
De behuizing van de Helios TS-100 combi thermostaat bestaat uit twee delen,
namelijk een voor- en een achterzijde. Deze twee delen zijn eenvoudig te scheiden
2.
Open de behuizing door de 2 haakjes aan de onderzijde van de Helios TS-200-S combi met een kleine schroevendraaier voorzichtig los te klikken en de voorzijde
naar u toe te halen.(Afbeelding 3)
3.
De voorzijde zit aan de bovenzijde vast met 2 haakjes en scharniert langs deze haakjes omhoog.
7.2
Sluiten van de thermostaat
1.
U kunt nu de Helios TS-100 combi sluiten door de thermostaat in de 2 haakjes op de achterzijde (muurplaat) te plaatsen en dicht te scharnieren.
8. Programmeren van de Helios TS-100 combi
8.1 Programmeermogelijkheden
U kunt de Helios TS-100 combi altijd op uw gemak programmeren. Hiervoor moet de 230 VAC voeding zijn aangesloten op de thermostaat en de voor- en achterzijde van de
thermostaat met elkaar verbinden.
Let op! Het door u ingestelde programma is altijd door u te wijzigen of u kunt alle
programma's verwijderen door een herstel (reset) uit te voeren (zie 11).
Mogelijkheden
1.
De Helios TS-100 combi combi is voorzien van 6 verschillende
temperaturen/schakelmomenten per dag (5+1+1 dag)
2.
De 6 schakelmomenten per dag zijn onafhankelijk programmeerbaar.
3.
U bent dan ook volledig vrij de in- en uitschakeltijden van deze in totaal 42
schakeltijden per week naar eigen wens te programmeren.
4.
De bijbehorende temperaturen kunnen per halve graad (0,5°C) worden
ingesteld, van minimaal 5 tot maximaal 35 graden Celsius.
5.
Daarbij kunt u tevens bepalen of u deze wijzigingen permanent of tijdelijk wilt
invoeren.
Wij raden u aan, voordat u de thermostaat gaat programmeren, eerst te bepalen
(bijvoorbeeld op papier) hoe uw week er uit ziet en op welke tijden de vloerverwarming in
bedrijf moet zijn of juist niet. Dit om straks het daadwerkelijke programmeren vlot en
overzichtelijk te laten verlopen. Houdt er rekening mee dat vloerverwarming (door de
massa) meer tot nodig heeft dan radiator CV-verwarming.
Op het scherm van de Helios TS-100 combi kunt u altijd zien of de thermostaat warmte
vraagt. Dit wordt aangegeven met het stook symbool (zie afbeelding 4).
8.2 Toetsen, symbolen & fabrieksinstellingen
8.2.1 Bedieningstoetsen
Afbeelding 7
Vloer
temperatuur
Datum/tijd
instellen
Programmeer
Temperatuur
toets
keuze toets
Elektrisch aansluitschema
De Helios TS-100 combi kan worden bediend met de volgende toetsen:
Min-Max
temp. Keuze
toets
Taal keuze
toets
>>> Schakel de netvoeding (230 V.) UIT <<<
Tijd/dag
aanduiding
Actief
programma
Menu keuze
toetsen
Afbeelding 2.
Afbeelding 3
Afbeelding 6
Actuele
Ingestelde
Stook
temperatuur
temperatuur
indicatie
Menu
Mode
keuze
keuze
Toets
Toets
Afbeelding 8
Huidige
programma
Omhoog
Omlaag
AAN-
-UIT
Toets
Copyright ® Maelok B.V.
