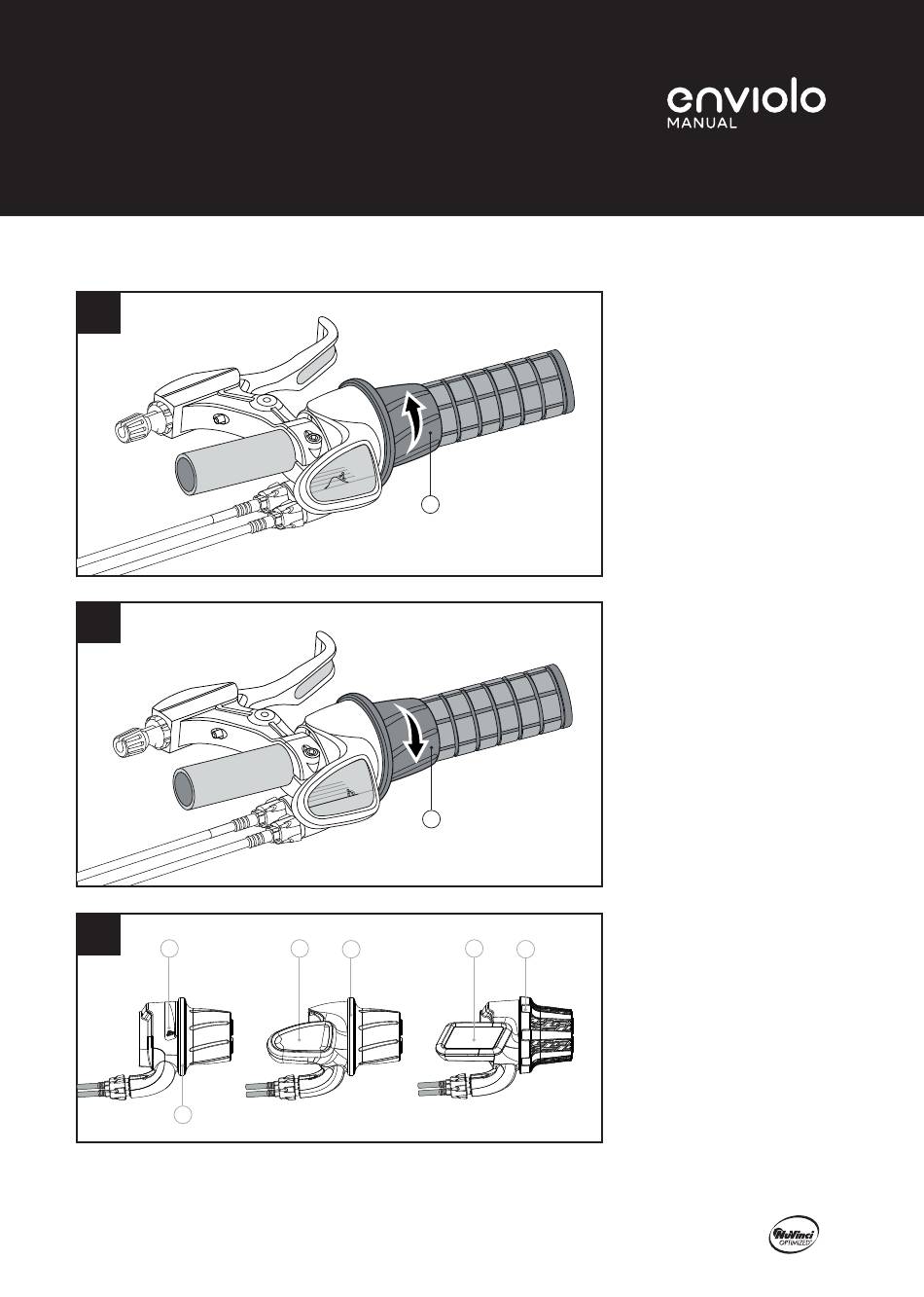

1. Schakelen
TIJDENS HET FIETSEN
•
[A] Naar lage versnelling schakelen om
te beginnen met fietsen of bij klimmen,
draai de controller (1) met de klok mee.
•
[B] Schakel naar een hoge versnelling
voor hogere snelheden door de
controller (1) tegen de klok in te draaien.
•
[C] Indicatie:
- enviolo CT / CO / CA controller
(2) Versimpelde grafische indicatie
(3) op de behuizing gedrukt.
- enviolo TR (4) / enviolo SP (5) controller
display (6) met een unieke shift indicator
die de gekozen verhouding aangeeft.
ALS U GESTOPT BENT
•
enviolo naven met de NuVinci®
technologie kunnen niet het volledige
bereik schakelen in stilstand.
•
gewoonlijk is 50-70% van het
schakelbereik toegankelijk, terwijl de
rest toegankelijk is bij de minste rotatie
van het wiel.
6
5
18
Advertenties
Inhoudsopgave
Samenvatting van Inhoud voor Enviolo SP
- Pagina 1 - enviolo CT / CO / CA controller (2) Versimpelde grafische indicatie (3) op de behuizing gedrukt. - enviolo TR (4) / enviolo SP (5) controller display (6) met een unieke shift indicator die de gekozen verhouding aangeeft. ALS U GESTOPT BENT •...
-
Pagina 2: Kabelspeling Instellen
Multi-turn of one-turn-opties op basis van uw wensen om meer direct of meer afgestemde versnelling stappen te hebben. Neem voor meer informatie contact op met uw plaatselijke dealer of met enviolo Service & Support. enviolo Gebruikershandleiding... -
Pagina 3: Reiniging En Smering, Transport En Opslag
2. Smering • • Uw enviolo-componenten zijn afgedicht en goed De enviolo-hubs zijn voorzien van permanente smering beschermd van de externe omgeving. Gebruik echter geen en de interne delen van de versnellingsnaaf zijn water onder druk (zoals hogedrukreinigers of waterstralen) onderhoudsvrij... -
Pagina 4: Slijtagedelen En Reparatiewerkzaamheden
(A, B en C). Bij de one-turn interface (D) moet u de clip voorzichtig opzij drukken om de kabelstop te verwijderen. [B] Voor de varianten enviolo CT / TR / Draai de asmoeren (A) los en/of verwijder ze, gevolgd door de no-turn ringen. -
Pagina 5: Installeren Van Het Achterwiel Voor Manual Varianten
1. Plaats het achterwiel in het frame en zorg ervoor dat de schakelkabels niet beklemd zitten. Voor de varianten enviolo CT / TR / CO: Schuif één no-turn ring (A) elk op beide asuiteinde. De vertanding van de no-turn-ring moet tegen het frame aankomen. - Pagina 6 (2,3 mm) dik. Als de binnendiameter 0,17-0,18 inch (4,3-4,5 mm) dik is, zoals riemtandwielen, mag de vulring niet worden gebruikt. 4. Als u de enviolo CO naaf gebruikt, kunt u ook een 3 mm offset-tandwiel gebruiken voor single speed kettingen. De offset staat naar binnen gericht en verplaatst de ketting dichter naar de naaf.
-
Pagina 7: De Versnellingsnaaf Opnieuw Instellen Op Full Overdrive
(B) door deze van onderaf op te tillen. Voor enviolo CA / SP versnellingsnaven Verwijder de rechter asmoer waarmee de manual naaf interface is bevestigd en verwijder vervolgens de manual naaf interface (B) door voorzichtig van onderaf op te tillen. - Pagina 8 De manual naaf interface wordt gebruikt om de naaf in de volgende stappen in full overdrive te schakelen. Installeer de enviolo naaf in een bankschroef of armatuur zoals afgebeeld, geklemd op de vlakke aszijdes. Als een bankschroef niet beschikbaar is, is de installatie in het fietsframe mogelijk.
-
Pagina 9: Onderhoud Of Vervanging Van De Vrijloop
Installeer de ge-servicede / nieuwe vrijloop delen. 8. Installeer de tandwiel- en naaf interface. 9. Installeer het achterwiel. Stel de enviolo-hub in full overdrive met de controller of manual naaf interface voordat u deze verwijdert. enviolo Gebruikershandleiding... -
Pagina 10: Probleemoplossing
1.0 Nm Spline nut 9 - 10 Nm Controller kabel schroef 0.2 - 0.3 Nm (handvast) Aanhaalmoment specificaties enviolo SP (135 mm), enviolo CA enviolo SP (142/148 mm), enviolo CA (142/148 mm) (135 mm) Koppeladapter bouten 2.5 - 3 Nm Koppeladapter bouten 2.5 - 3 Nm... -
Pagina 11: Garantie
Automatic systemen van worden verzameld. enviolo uitvoeren. Raadpleeg onze website voor aanvullende Ongeautoriseerd werk aan uw enviolo- service-informatie op systemen kan u in gevaar brengen en uw www.support.enviolo.com. garantie kan hierdoor ongeldig worden. -
Pagina 12: Garantie, Misbruik En Uitsluiting Van Aansprakelijkheid
- als gevolg van het aandrijven van de enviolo CT, 1.8 tot 1 op standaard fietsen en 2.1 tot 1 (enviolo CT / enviolo CO en enviolo TR-naven met elektrische enviolo CO) of 2,0 tot 1 (enviolo TR /enviolo CA / enviolo motoren met een nominale waarde van meer dan 250W, SP) op eBikes;... -
Pagina 13: Minimale Tandwielverhouding Gebaseerd Op Het Koppen Van Het Aandrijfsysteem
2.50 2.50 105 Nm 2.10 110 Nm 2.20 115 Nm 2.30 120 Nm 2.40 enviolo Trekking Groepset enviolo City / Commercial Groepset Doorlopend Doorlopend Gewicht Gewicht Motor Koppel Motor Koppel 160 kg 180 kg 160 kg bij BB bij BB 50 Nm 2.00... - Pagina 14 Garantie Minimale tandwielverhouding Gebaseerd op het koppen van het aandrijfsysteem 350 W enviolo Sportive Groupset enviolo Cargo Groupset Gewicht Gewicht Doorlopend Motor Doorlopend 160 kg 180 kg 200 kg 160 kg 180 kg 200 kg Koppel bij BB Motor Koppel bij...
- Pagina 15 Garantie Fallbrook Technologies Inc. ("Fallbrook") biedt gedurende twee jaar vrijwillig garantie. Deze garantie wordt geboden op alle kopers van de NnuVinci Optimized® producte: enviolo CT, enviolo CO, enviolo TR, enviolo CA, enviolo SP (hierna gezamenlijk noemen “Fallbrook producten”). Conform het recht van de afzonderlijke landen (bijv. Duitsland, Nederland) hebben kopers van producten die gebreken vertonen of niet overeenkomen met de koopovereenkomst recht op wettelijke garantie.
- Pagina 16 Gebruikershandleiding...
