Jaloezie- en rolluikbesturingssysteem
Basiselement jaloezie- en rolluikbesturing zonder parallelaansluiting
3 Functie
Bedoeld gebruik
-
Bedienen van elektrisch aangestuurde jaloezieën, rolluiken en markiezen
-
Bedrijf met geschikt jaloezie-element
-
Montage in apparaatdoos conform DIN 49073
Producteigenschappen
-
Relaiscontacten in beide looprichtingen mechanisch ten opzichte van elkaar vergrendeld
-
Ondersteund sensorfuncties van het element
4 Informatie voor elektromonteurs
4.1 Montage en elektrische aansluiting
GEVAAR!
Elektrische schok bij aanraken van onderdelen die onder spanning staan.
Elektrische schokken kunnen dodelijk letsel tot gevolg hebben.
Voordat werkzaamheden aan het apparaat of de last worden uitgevoerd, moe-
ten alle bijbehorende installatieautomaten worden vrijgeschakeld. Spanning-
voerende delen in de omgeving afdekken!
Jaloezie-eenheid aansluiten en monteren
o
Jalouzie-eenheid volgens aansluitschema aansluiten (afbeelding 2).
o
Jaloezie-eenheid in apparatuurdoos monteren, aansluitklemmen moeten onderaan liggen.
Aanbeveling: diepe apparatuurdoos gebruiken.
o
Frame en element opsteken.
o
Werking controleren Wanneer in de verkeerde richting wordt bewogen, moeten de aanslui-
tingen worden verwisseld.
32537112
10860473

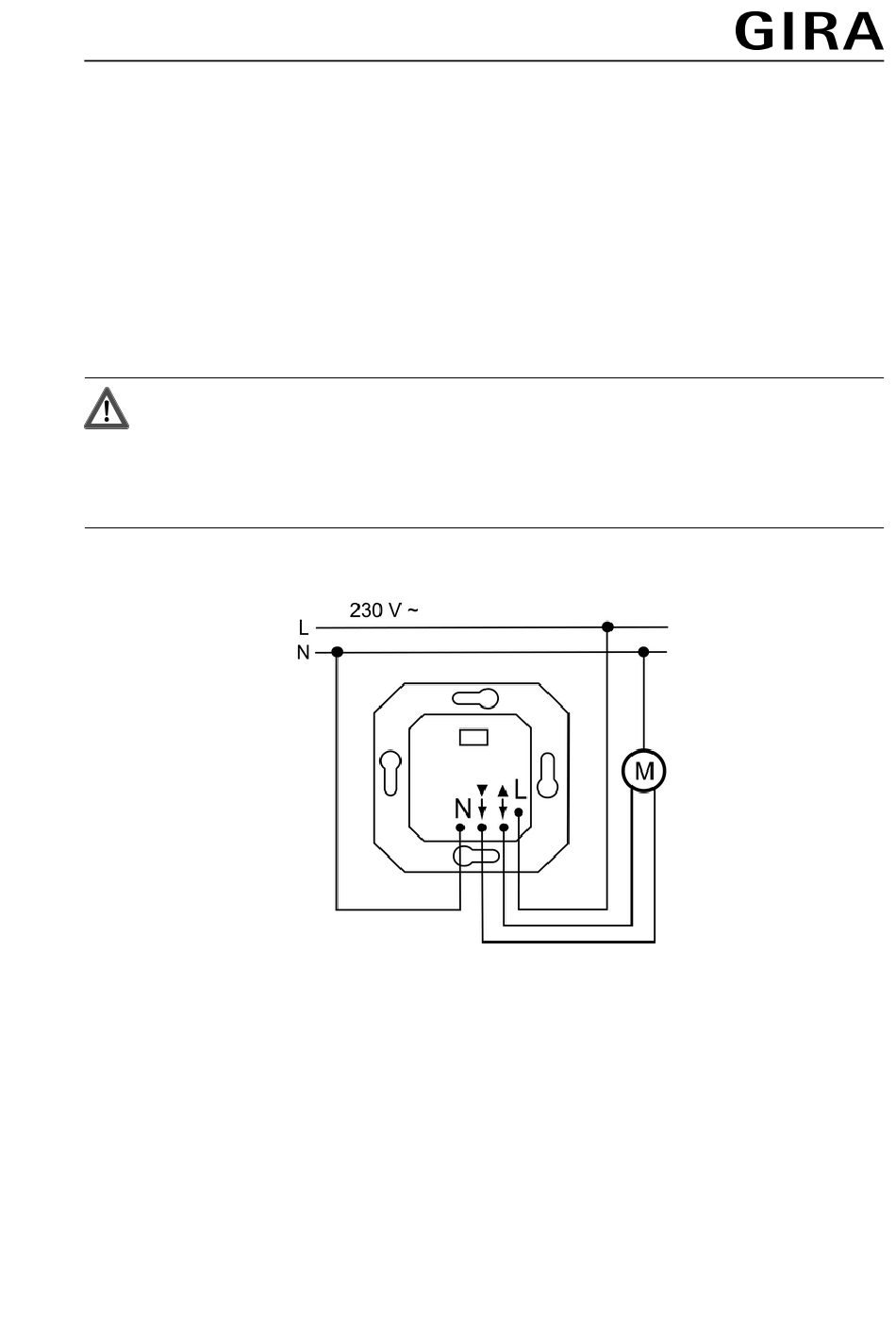

Afbeelding 2: Aansluiting element
11.09.2013
2/6
