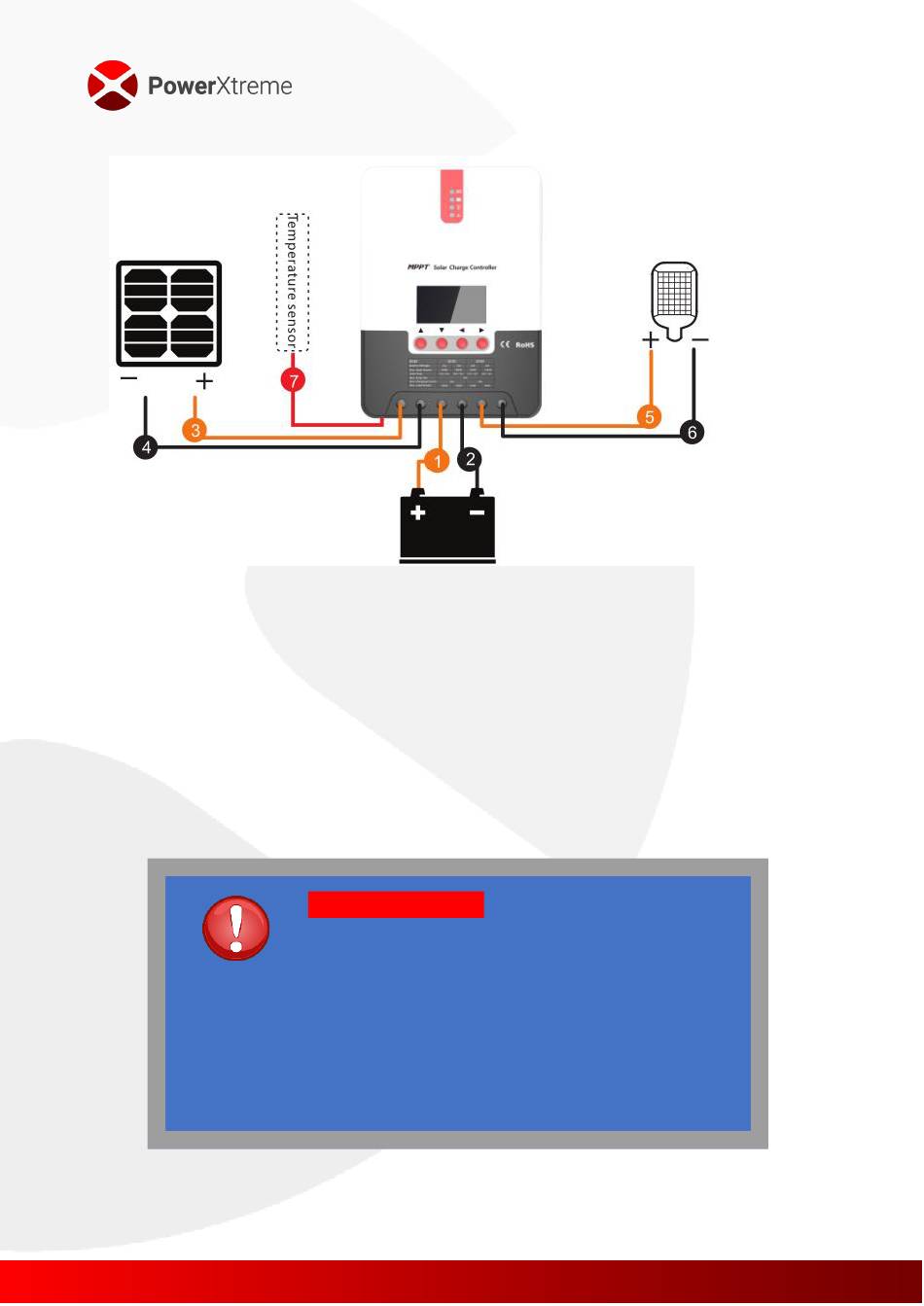

Figuur 4 Aansluitschema laadregelaar
▪ Sluit de temperatuur sensor aan. (alleen bij lood accu's). Het
stekkertje in aansluiting 7 (zie hierboven) Aansluiting 8 in figuur 10 op
de volgende pagina) en het schroefoog op de – pool van de accu.
▪ Sluit indien van toepassing de RS232 communicatie kabel van de
optionele BT-1 bluetooth monitor aan.
▪ Sluit de batterijkabels 4mm² (1 +2) aan.
▪ Sluit de kabels van de verbruiker(s) (5 + 6) aan.
▪ Sluit de Solarkabels (3 +4) aan
Pagina 18 van 33
WAARSCHUWING!
Gevaar voor elektrische schokken! Wij raden aan
zekeringen aan te sluiten aan de zijkant van het
Solar paneel. Zowel de belasting kant als de
batterij kant. Dit om elektrische schokken te
voorkomen tijdens bedrading werkzaamheden of
foutieve handelingen. Zorg er voor dat de
zekeringen verwijderd zijn voor aanvang van de
werkzaamheden.
