5.
Elektrische aansluiting
5.1
Voeding
De keuze van de voeding is afhankelijk van de configuratie van het systeem:
•
DR241 (24Vdc, 1A, 4 DIN-modules). Geschikt voor installaties met max. 1 buitenpost en 1
binnenpost. Bij gebruik van binnenposten type FP025 maximaal 1 buitenpost en 2 binnenposten.
•
DR244 (24Vdc, 4,5A, 10 DIN-modules): voor alle installaties met meerdere buiten- of binnenposten.
5.2
Basisaansluiting
5.3
Elektrisch slot aansluiten
5.3.1 Elektrisch slot aansluiten met interne voeding
Specificaties van het elektrisch slot:
•
•
•
Belangrijk: selecteer optie 0 voor de parameter Unlock Mode (dit is de fabrieksinstelling).
Zie stap 4 bij programmatie voor het instellen van de Unlock Mode.

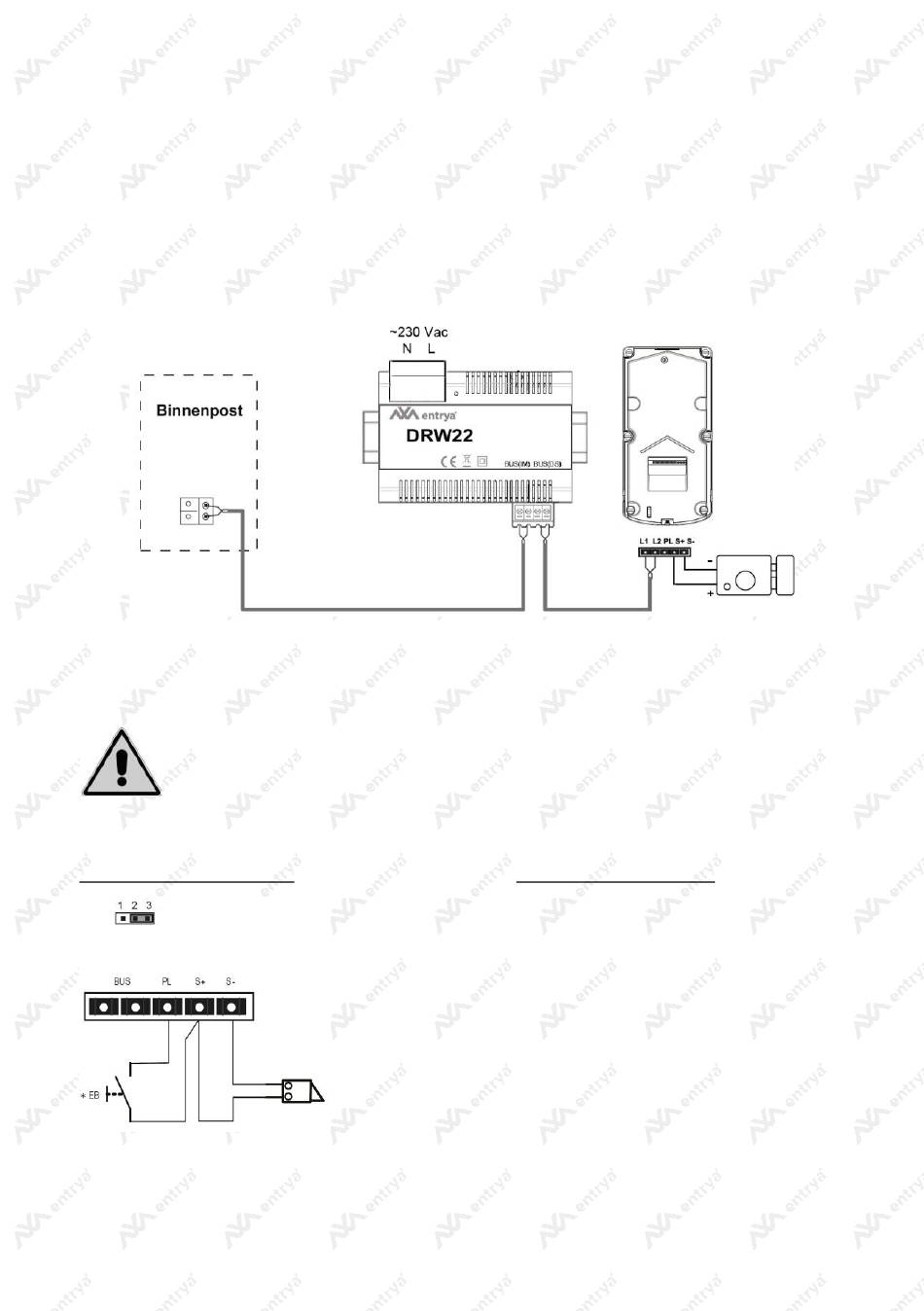

Aansluitschema voor één slot:
Jumper in positie 2-3
*
met drukknop EB (Exit Button) wordt de tijd voor ontgrendelen van het slot niet bepaald door
de instelling van de parameter Unlock Time op de binnenpost. Maar wordt het slot zolang ontgrendeld als
de drukknop EB wordt ingedrukt.
Aansluitspanning: 12Vdc
Maximaal stroomverbruik: 280mA
Slot moet ontgrendelen als de spanning aanwezig is.
Slot
Aansluiten van twee sloten:
Gebruik hiervoor de slotmodule Facila DT210
(Optie)
