INSTALLAZIONE
!
PERICOLO!
II controller è fornito di un cavo di alimentazione a tre
fili con una spina di tipo approvato a livello
internazionale. Utilizzare sempre questo cavo di
alimentazione ed inserire la spina in una presa con un
adeguato collegamento di massa onde evitare scariche
elettriche. All'interno del controller si sviluppano alte
tensioni che possono recare gravi danni o la morte.
Prima di eseguire qualsiasi operazione di installazione
o manutenzione del controller scollegarlo dalla presa di
alimentazione.
NOTA
II controller può essere installato su di un tavolo o
all'interno di un apposito rack. In ogni caso occorre che
l'aria di raffreddamento possa circolare liberamente
intorno all'apparato. Non installare né utilizzare il
controller in ambienti esposti ad agenti atmosferici
(pioggia, gelo, neve), polveri, gas aggressivi, in
ambienti esplosivi o con elevato rischio di incendio.
Durante il funzionamento è necessario che siano
rispettate le seguenti condizioni ambientali:
•
temperatura: da O °C a +40 °C;
•
umidità relativa: 0 - 95% (non condensante).
Per il collegamento del controller con la relativa pompa
utilizzare il cavo specifico del controller stesso.
Per gli altri collegamenti e I'installazione degli accessori
opzionali, vedere la sezione "Technical Information".
USO
In questo paragrafo sono riportate le principali
procedure operative. Per ulteriori dettagli e per
procedure che coinvolgono collegamenti o particolari
opzionali,
fare
riferimento
dell'appendice "Technical Information". Prima di usare
il controller effettuare tutti i collegamenti elettrici e
pneumatici e fare riferimento al manuale della pompa
collegata.
!
PERICOLO!
Per evitare danni alle persone ed all'apparato, nel caso
in cui la pompa sia appoggiata su di un tavolo
assicurarsi che sia stabile. Non fare funzionare mai la
pompa se la flangia di ingresso non è collegata al
sistema o non è chiusa con la flangia di chiusura.
All manuals and user guides at all-guides.com
al
paragrafo
"Use"
2
ISTRUZIONI PER L'USO
NOTA
Il connettore di richiusura J1 deve essere lasciato
collegato con il suo ponticello se non viene effettuato
alcun collegamento esterno. La pompa di pre-vuoto e
la
pompa
Turbo-V
possono
contemporaneamente.
Comandi, indicatori e connettori del Controller
Di seguito sono illustrati il pannello di comando del
Controller ed i pannelli di interconnessione. Per
maggiori
dettagli
fare
riferimento
"Technical Information".
1. Pulsante per la selezione del modo LOW SPEED.
È attivo solo quando è selezionato il modo di
comando dal pennello frontale. Premendolo una
volta, la pompa ruota a circa 2/3 dalla velocità
nominale. Premendolo ancora una volta si disattiva
il modo LOW SPEED.
2. Pulsante per inviare i comandi di START, STOP o
RESET. È attivo solo quando è selezionato il modo
di comando dal pannello frontale. Premendolo una
volta si attiva la fase di avvio; premendolo
nuovamente si arresta la pompa. Se la pompa si è
fermata automaticamente a causa di un guasto,
occorre premere questo pulsante una prima volta
per eseguire il reset del controller ed una seconda
volta per riavviare la pompa.
3. Pulsante per richiamare sul display i parametri cycle
number, cycle time e pump life.
4. Pulsante per richiamare sul display i parametri
pump current, pump power, rotational speed,
temperatura
cuscinetto
cuscinetto
superiore,
frequenza
di
eccitazione.
indipendentemente dal modo di funzionamento
scelto. Premendo assieme i pulsanti 3 e 4 per
almeno 2 secondi viene attivato un programma con
il quale è possibile programmare alcuni parametri
operativi.
5. Display alfanumerico a cristalli liquidi: matrice di
punti, 2 linee x 24 caratteri.

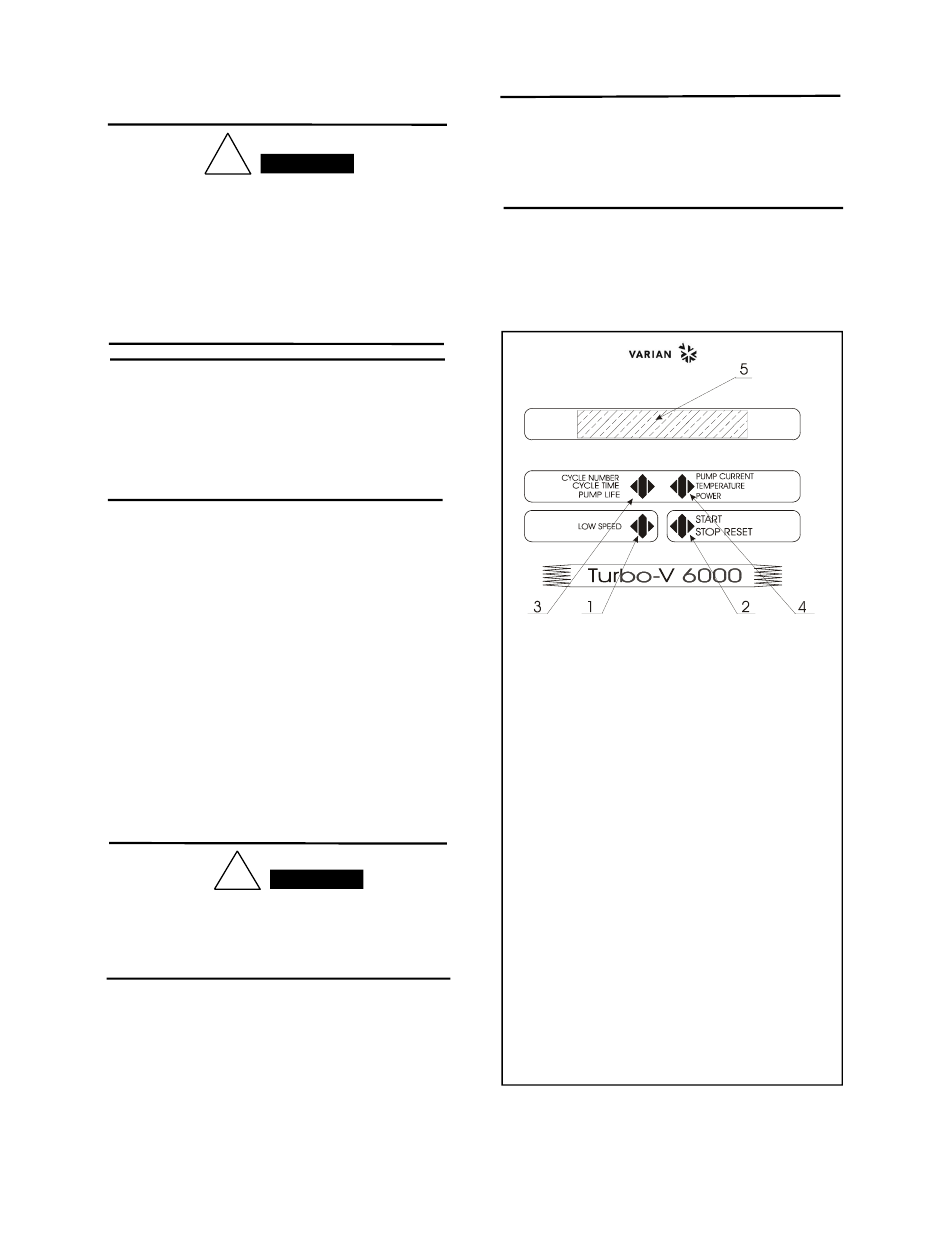

Pannello frontale del Controller
969-9491 e 969-9591
essere
accese
alla
sezione
inferiore,
temperatura
temperatura
motore,
È
sempre
attivo
87-900-855-01 (B)
