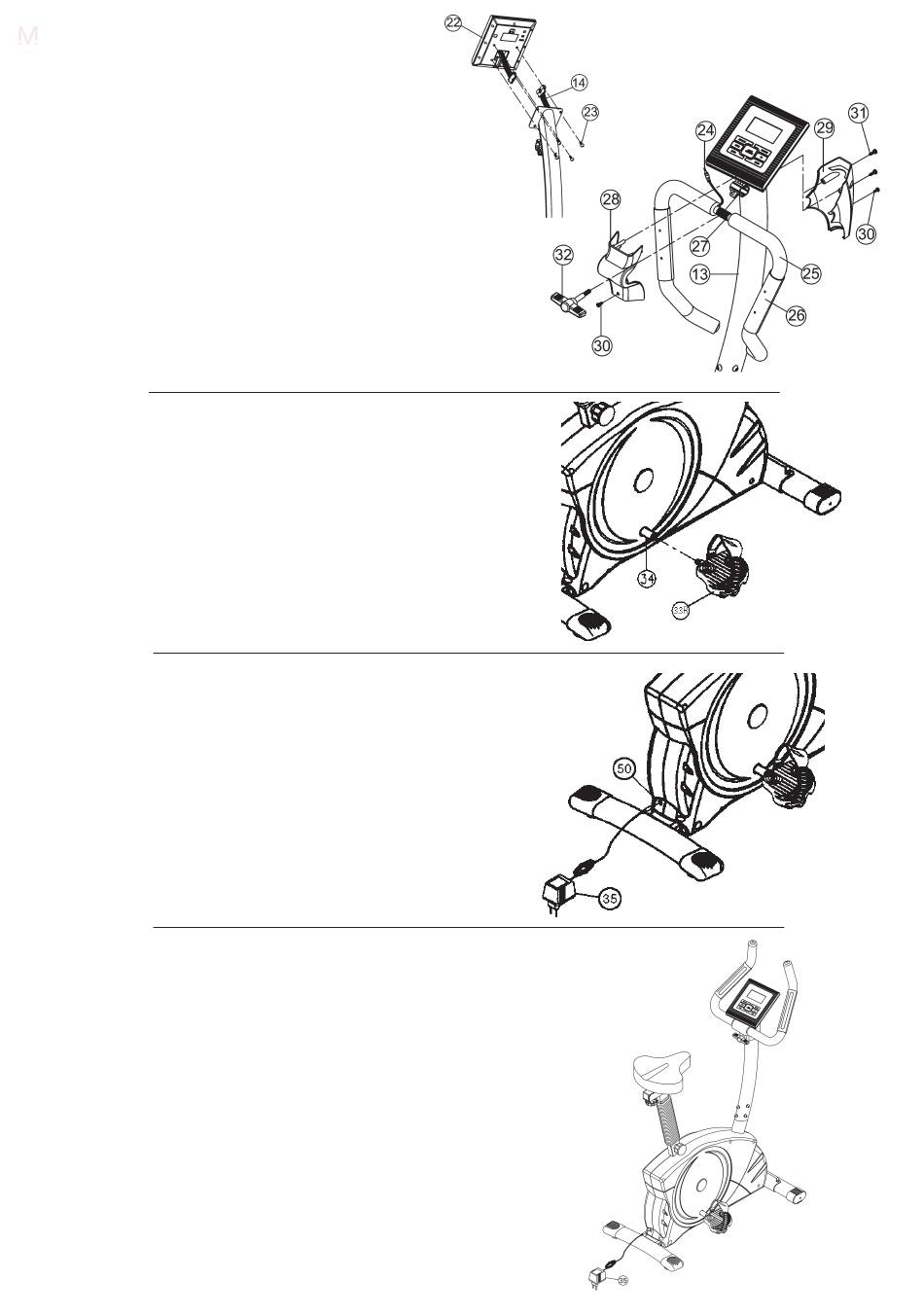

Etape n° 4:
Montage du guidon et de l'ordinateur
1.
Prenez ensuite l'ordinateur (22) et fi xez son câble de connexion (14) à
l'arrière de l'ordinateur (22).
2.
Vissez la fi xation de l'ordinateur (22) au tube de support (13) avec la
vis 23. Evitez ce faisant d'abîmer le cable.
3.
Placez le guidon (27) dans le guide de fi xation ouvert du le tube de
support (13) et serrez-y le guidon (27). Fixez la garniture de fi xation
avant du guidon (28) dans son guide de fi xation. Vissez le guidon (27)
au tube (13) en vous servant de la vis cruciforme (32). Vissez ensuite
la garniture de fi xation du guidon (28).
4.
Fixez le câble de pulsation (24) à la douille prévue, dans le dos de
l'ordinateur. Vissez la garniture du guidon (28 + 29) en vous servant
des vis (30+ 31).
Etape n° 5:
Montage des pédales
1.
Montez les bandes de sécurité de pédale sur les pédales correspon-
dantes.
(Attention : l'extrémité avec les trous servant au réglage de la grandeur
doit être dirigé vers l'extérieur.
2.
Montez les pédales (33 R /33L) sur les bras de manivelle (34 +88). La
pédale droite est marquée d'un „R" et la pédale gauche est marquée
d'un „L".
(Attention : la direction de visée est à droite et à gauche lorsque l'on
est assis sur l'appareil et que l'on s'entraîne. Veillez à visser la pédale
droite (33R) dans le sens des aiguilles d'une montre et la pédale gauche
(33L) dans le sens inverse des aiguilles d'une montre.)
Etape n° 6:
Branchement de l'appareil d'alimentation électrique
1.
Introduisez la fi che de l'appareil d'alimentation électrique (35) dans la
prise adéquate (50) à l'extrémité arrière du revêtement.
2.
Enfi chez ensuite l'appareil d'alimentation électrique (35) dans une fi che
femelle (230V/50Hz).
Etape n° 7:
Contrôle
1.
Vérifi er si les assemblages et connexions ont été effectués correctement
et fonctionnent.
Le montage est maintenant terminé.
2.
Si tout est en ordre, se familiariser avec l'appareil en effectuant de l
égers réglages de la résistance et effectuer les réglages individuels.
Remarques :
Veuillez conserver soigneusement le jeu d'outils ainsi que les instructions
de montage dont vous aurez éventuellement besoin ultérieurement pour
effectuer les réparations nécessaires et commander des pièces de rechange.
32
