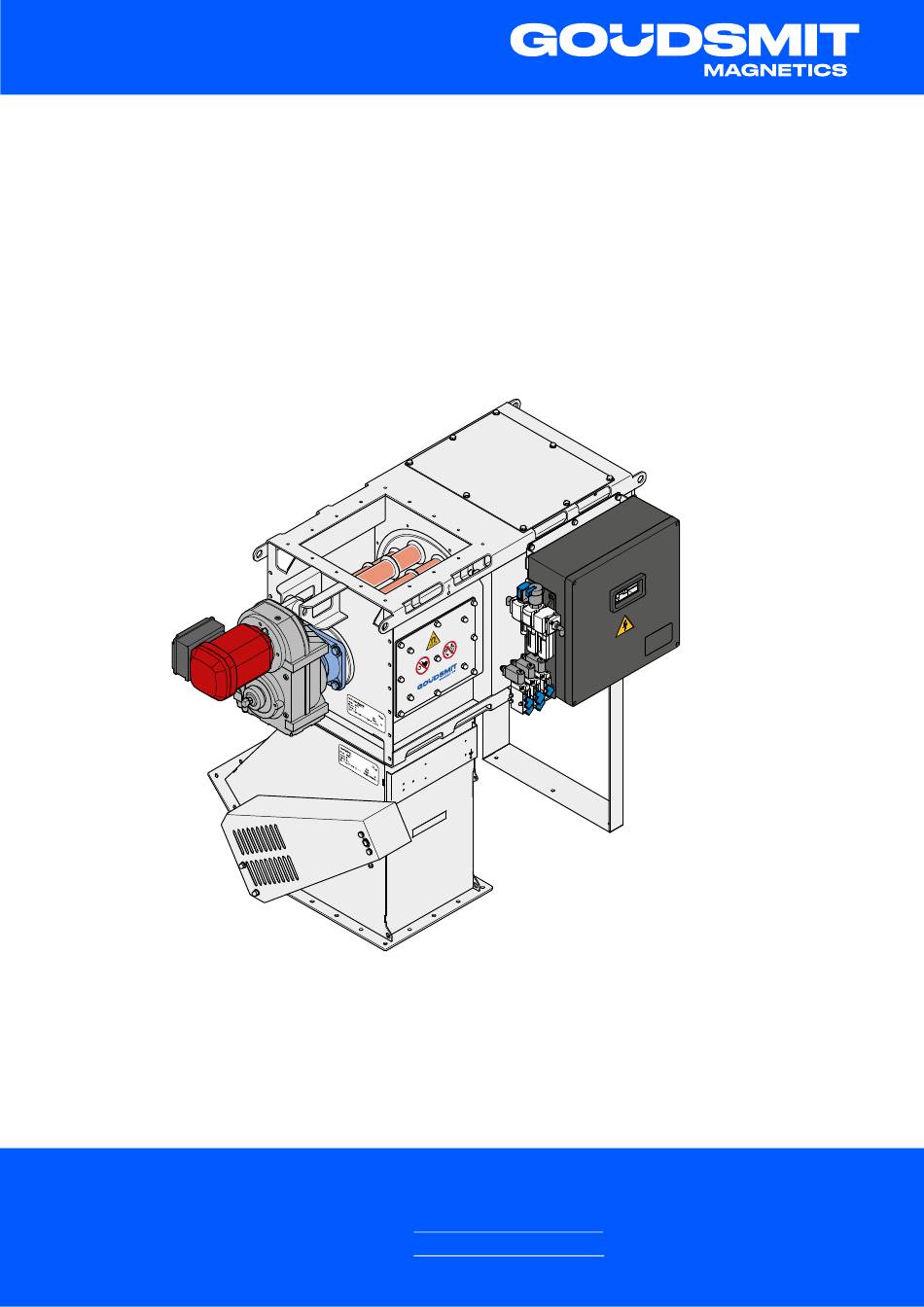

Installatie- en gebruikershandleiding
Stofdichte roterende Cleanflow magneetfilter –
automatisch discontinu reinigend, type SRCD
Permanente magneetfilter voor het filteren van ferro-verontreiniging en zwak-
magnetische RVS-deeltjes uit stoffige en slecht stromende (vette) poeders in
vrije-val transportleidingen
De beschrijvingen en afbeeldingen in deze handleiding, gebruikt voor uitleg, kunnen afwijken van
de beschrijvingen en afbeeldingen van uw uitvoering.
De as-built tekening(en) van het geleverde apparaat zijn bijgevoegd.
GOUDSMIT Magnetic Systems B.V.
Postbus 18, 5580 AA Waalre
Petunialaan 19, 5582 HA Waalre
Nederland
+31 (0)40 221 32 83
www.goudsmitmagnets.com
info@goudsmitmagnets.com
Advertenties
Inhoudsopgave
Gerelateerde Handleidingen voor Goudsmit Cleanflow SRCD
Samenvatting van Inhoud voor Goudsmit Cleanflow SRCD
- Pagina 1 De beschrijvingen en afbeeldingen in deze handleiding, gebruikt voor uitleg, kunnen afwijken van de beschrijvingen en afbeeldingen van uw uitvoering. De as-built tekening(en) van het geleverde apparaat zijn bijgevoegd. GOUDSMIT Magnetic Systems B.V. Postbus 18, 5580 AA Waalre +31 (0)40 221 32 83 www.goudsmitmagnets.com...
-
Pagina 2: Disclaimer
Indien u meer informatie nodig heeft of als er nog vragen zijn, neem dan contact op met GOUDSMIT Magnetic Systems B.V.. De contactgegevens staan vermeld op de titelpagina van dit document. -
Pagina 3: Inhoudsopgave
Inhoudsopgave Disclaimer ................................2 Versie-overzicht ..............................2 Voorwoord ................................2 Inhoudsopgave ..............................3 Veiligheid ................................5 Algemene veiligheidsinstructies ............................5 Waarschuwingspictogrammen op en rondom het apparaat..................... 5 Noodgevallen ................................... 5 Schade door magneetveld ............................... 5 Lock Out - Tag Out (LOTO) ............................. 6 Opmerkingen ................................... - Pagina 4 Werkingsprincipe ............................... 19 Reinigingscyclus / afvoer ferro-deeltjes ......................... 19 PLC besturing – Siemens LOGO! ........................20 Automatische reinigingscyclus met LOGO! PLC-programma ..................20 Alarm / signalering ..............................21 PLC besturing – Sigmatek ..........................22 Automatische reinigingscyclus met Sigmatek PLC-module ................... 22 Alarm / signalering ..............................
-
Pagina 5: Veiligheid
Werkzaamheden aan het apparaat mogen alleen gedaan worden door gekwalificeerd personeel. • Laat onderhoud aan de magneetstaven bij voorkeur uitvoeren door personeel van GOUDSMIT Magnetic Systems. • Neem altijd de plaatselijk geldende veiligheids- en milieuvoorschriften in acht. -
Pagina 6: Lock Out - Tag Out (Loto)
Lock Out - Tag Out (LOTO) Lock Out - Tag Out of LOTO is een veiligheidsprocedure waarbij energietoevoer van industriële machines of apparatuur wordt onderbroken tijdens onderhouds- of reparatiewerkzaamheden. Het gebruik van LOTO is bedoeld om mensen te beschermen tegen onverwacht vrijkomen van energie en de gevaren van machines in werking. -
Pagina 7: Normen En Richtlijnen
Normen en richtlijnen Grenswaarden voor beroepsmatige en publieke blootstelling aan (elektro-) magnetische velden De grenswaarden van magnetisch velden zijn volgens de EMV-richtlijn 2013/35/EU als volgt gedefinieerd: Richtlijn 2013/35/EU van het Europees Parlement en de Raad van 26 juni 2013 betreffende de minimum voorschriften inzake gezondheid en veiligheid met betrekking tot de blootstelling van werknemers aan de risico’s van elektromagnetische velden. -
Pagina 8: Specificaties
Specificaties Toepassingsgebied Het apparaat is inzetbaar voor stoffige en slecht stromende - zoals vettige - poeders in vrije val transportleidingen tot 10 meter. De automatische reiniging maakt het ook geschikt voor situaties waar het apparaat nauwelijks of niet bereikbaar is voor bediening en onderhoud. Functiebeschrijving Het apparaat is ontworpen voor het magnetisch filteren van kleine hoeveelheden ferromagnetische verontreiniging van 30 µm en groter - zoals roestvaststalen slijtdeeltjes - uit poederstromen. -
Pagina 9: Aansluitspanningen
Garantie Op de apparatuur zit een garantie van 12 maanden na oplevering conform offerte. De garantievoorwaarden zijn schriftelijk op te vragen bij GOUDSMIT Magnetic Systems B.V. of te downloaden via onze website. De garantie op het apparaat vervalt als: Service en onderhoud niet volgens de voorschriften wordt uitgevoerd en of uitgevoerd zijn door hiervoor •... -
Pagina 10: Atex
ATEX Markeringen Wanneer de apparatuur geschikt is voor gebruik in een potentieel explosieve omgeving (ATEX), wordt op het typeplaatje een Ex-markering aangebracht met de omgeving waarvoor de apparatuur geschikt is, de specifieke apparaatcategorie en andere criteria waaraan de apparatuur voldoet. Voorbeeld Ex-markering: II 3D Ex h T120°C Dc = -5°…+40°C... -
Pagina 11: Atex Maatregelen
ATEX maatregelen • De temperatuur van het product mag niet hoger zijn dan 60°C. Voor ATEX stofomgeving: • - De ontstekingstemperatuur van het stof moet hoger zijn dan 180°C. - De smeultemperatuur van een stoflaag moet hoger zijn dan 195°C. - Stoflagen die dikker zijn dan 5 mm mogen zich niet ophopen op de apparatuur. -
Pagina 12: Productinformatie
Neem in geval van schade of verkeerde levering onmiddellijk contact op met GOUDSMIT Magnetic Systems. De contactgegevens staan op de titelpagina van deze handleiding vermeldt. SRCD stofdichte roterende Cleanfow magneetfilter – 09/2024 – v3.4... -
Pagina 13: Typeplaat / Identificatiegegevens
Typeplaat / identificatiegegevens Op de standaard apparatuur (magneetfilter met klepkast) staan de typeplaten met identificatiegegevens zoals hieronder afgebeeld. De identificatiegegevens zijn van belang voor onderhoud en het bestellen van reserve- onderdelen van de apparatuur. Houd de identificatiegegevens altijd schoon en leesbaar. SRCD (met en zonder klepkast) 1. -
Pagina 14: Transport En Installatie
Transport en installatie Transport Let op Op het apparaat is een permanent magnetische kracht aanwezig. Neem voor het transporteren de veiligheidsinstructies in hoofdstuk "Veiligheid" in acht. Indien het apparaat in delen is aangeleverd (magneetfilter, klepkast en/of adapters), bouw dan eerst alle onderdelen samen. -
Pagina 15: Installatie Van Het Apparaat
Installatie van het apparaat Neem de volgende voorzorgsmaatregelen: Laat uitsluitend gekwalificeerd personeel werken aan het apparaat. • Zorg dat er voldoende vrije ruimte rondom de installatie is om het apparaat in de • installatie/productkanaal te kunnen plaatsen. • Op de magneetrotor is permanent magnetische kracht aanwezig. Zie hoofdstuk "Veiligheid" voor de te nemen voorzorgsmaatregelen bij werkzaamheden aan het apparaat. -
Pagina 16: Constructie
Constructie Het apparaat heeft een magneetrotor met pneumatisch bediende magneetstaven [1] voor het filteren van ferro-verontreiniging uit een productstroom. De magneetstaven zijn pneumatisch bediende cilinders met een magneetpakket op de zuigerstang. Uitwendig zijn de staven voorzien van een dunwandige RVS-buis met scheidingsringen. Bij een reinigingscyclus zorgen de scheidingsringen voor een gelijkmatigere verdeling van de gevangen ijzerdelen over de staaflengte, zodat er geen verzameling/opeenhoping aan één kant ontstaat, wat een slechter valproces zou veroorzaken. -
Pagina 17: Magneetstaven En Magneetstaafbuizen
Toch kan er altijd normale slijtage optreden. Door de magneetstaafbuizen te coaten met bijvoorbeeld wolfraamcarbide kan de slijtage door een abrasief (schurend) product worden verminderd. Neem voor meer informatie contact op met GOUDSMIT Magnetic Systems. -
Pagina 18: Aansluiting Luchttoevoer
Hierdoor kan het zijn dat de magneetstaven meer luchtdruk nodig hebben om de magneten in de buizen te laten bewegen. Als er meer dan 6 bar nodig is, dan is het noodzakelijk om uw magneetstaven te reviseren. Laat de revisie bij voorkeur door monteurs van GOUDSMIT Magnetic Systems doen. -
Pagina 19: Werkingsprincipe
Werkingsprincipe De magneetrotor met meerdere pneumatisch bediende neodymium magneetstaven zit middenin de productstroom. Elke magneetstaaf heeft een magneetpakket dat pneumatisch in een gesloten buis beweegt. De magneten trekken passerende ferromagnetische verontreinigingen uit de productstroom aan. De gevangen deeltjes blijven aan de magneten kleven, terwijl het gezuiverde product verder stroomt. -
Pagina 20: Plc Besturing - Siemens Logo
De parameters van het PLC-programma van de Siemens LOGO! kunnen gewijzigd worden. Wij adviseren om wijzigingen in het LOGO!-programma niet zelf uit te voeren, maar dit door GOUDSMIT Magnetic Systems te laten doen. Schade aan het apparaat als gevolg van onjuiste modificaties in het PLC-programma is uitgesloten van garantie. -
Pagina 21: Alarm / Signalering
De - tijdens de productie - gevangen ferro-deeltjes bewegen samen met de magneten weg naar de serviceruimte, maar worden tegengehouden door een eindplaat, waardoor de ferro-deeltjes eraf vallen als de magneten niet meer in het productkanaal zijn. Gedurende een aantal omwentelingen krijgt iedere staaf een luchtpuls waardoor de ferro-deeltjes er nog beter afvallen, waarna ze via de klepkast worden afgevoerd. -
Pagina 22: Plc Besturing - Sigmatek
PLC besturing – Sigmatek De S-DIAS PLC-module van Sigmatek bestaat uit een CPU-kaart (CP102) en twee I/O-kaarten, digital mix kaarten (DM161). De Sigmatek PLC stuurt 3 magneetventielen aan en regelt de beweging van de magneetstaven, de luchtblazer en de onderliggende klepkast. De unit bestaat uit een Sigmatek PLC met voedingseenheid (Siemens SITOP) in een kunststof BARTEC-kast. -
Pagina 23: Alarm / Signalering
Alarm / signalering De besturing heeft een virtuele HMI op de PLC draaien. Deze kan via het programma “VNC Viewer” en een laptop die verbonden is met de PLC via de Industrial mini/io-poort worden uitgelezen. Er zijn status- en alarmmeldingen. Onderstaand is een overzicht hiervan: Uitleg Alarmen Not_All_magnets_In Een of meer magneetstaven komen te langzaam of helemaal niet in productiestand. -
Pagina 24: Onderhoud En Inspectie
Deze vervanging mag ALLEEN worden uitgevoerd door daarvoor gekwalificeerd personeel of (bij voorkeur) door monteurs van GOUDSMIT Magnetic Systems. Als de vervanging toch wordt uitgevoerd door niet-gekwalificeerd personeel, vervalt de garantie. GOUDSMIT Magnetic Systems stelt zich niet aansprakelijk voor eventuele gevolgschade aan personen en/of materialen bij het niet opvolgen van dit verbod. -
Pagina 25: Reinigingsinstructies
GOUDSMIT Magnetic Systems voor advies. Smeerinstructies De door GOUDSMIT Magnetic Systems toegepaste lagersystemen bevatten alle vetgesmeerde lagers die tegen vuil en vocht zijn beschermd. Gebruik uitsluitend SKF LGMT2 vet om de lagers mee te smeren. De lagers hebben vaker onderhoud nodig, als ze worden toegepast in stoffige en vochtige omgevingen, bij hoge temperaturen of ze een langere levensduur hebben dan de vetlevensduur. -
Pagina 26: Fluxdichtheidsmeting Van De Magneetstaven
Meet met een geschikte Gaussmeter/teslameter op het oppervlak van de magneetstaafbuizen de polen van de magneetstaven (eenheid is tesla, gauss, kA/m of oersted). GOUDSMIT Magnetic Systems verricht naar wens magneetmetingen op locatie. Ga als volgt te werk bij een fluxdichtheidsmeting: ... -
Pagina 27: Motorreductor
Motorreductor Onderbreek de voeding van de motor en verzeker u ervan dat hij niet kan worden ingeschakeld zonder dat u ervan op de hoogte bent. Wacht totdat de motor is afgekoeld. Controleer regelmatig of de motor meer geluid produceert of meer warmte genereert dan normaal. Als dat het geval is, onderzoek de oorzaak ervan en los het probleem zo snel mogelijk op om (verdere) schade te voorkomen. -
Pagina 28: Magneetstaafbuis Vervangen
Magneetstaafbuis vervangen Stop de productstroom. Voer een reinigingscyclus uit. Schakel het apparaat met de hoofdschakelaar [5] op de besturingskast spanningsloos. Verplaats pneumatisch de magneetstaven via de schroef [2] op het magneetventiel [1] naar de serviceruimte. Verwijder het plexiglas serviceluikje [3] en de RVS-platen van de andere serviceluiken [7+8]. ... - Pagina 29 Draai de buis met twee handen (gebruik handschoenen) uit de rotorschijf los [11]. Verwijder de oude buis via het serviceluikje [12] en plaats een nieuwe buis met de borgplaat [10] terug in de rotorschijf. Plaats de magneetstaaf, de eindstop (met afdichting) en de luchtkoppeling terug op de magneetstaafbuis. ...
-
Pagina 30: Afdichtingsring Vervangen
Afdichtingsring vervangen Wij adviseren om de afdichtingsring elk jaar te vervangen of vaker, al naar gelang de slijtage. Ga als volgt te werk: Stop de productstroom. Voer een reinigingscyclus uit. Schakel de spanning van het apparaat spanningsloos. ... -
Pagina 31: Oliekeerring En Lagers Vervangen
Oliekeerring en lagers vervangen Wij adviseren om de oliekeerring met beide lagers elke 5 jaar te vervangen of vaker, al naar gelang de slijtage. Ga als volgt te werk: Stop de productstroom. Voer een reinigingscyclus uit. Schakel het apparaat spanningsloos. ... -
Pagina 32: Plaatafdichting In De Klepkast Vervangen
Door normale slijtage kan het voorkomen dat de plaatafdichting in de klepkast vervangen moet worden. GOUDSMIT Magnetic Systems kan de plaatafdichting voor u vervangen. Indien u besluit dit onderhoud zelf uit te voeren, zorg er dan voor dat dit door gekwalificeerd personeel wordt uitgevoerd. - Pagina 33 Zorg ervoor dat de plaatafdichting niet te strak in de klep zit en controleer de maat. Monteer alle onderdelen weer in omgekeerde volgorde. GOUDSMIT Magnetic Systems aanvaardt geen aansprakelijkheid voor schade ontstaan door het foutief vervangen van de plaatafdichting en het vervangen van de klepconstructie.
-
Pagina 34: Storingen
Eén of meer magneetstaafbuizen hebben Zoek de oorzaak en neem die weg. Stuur de magneet- (magnetische kernen in de deuken. staafbuizen voor revisie naar GOUDSMIT Magnetic buizen). Systems. Luchttoevoerkoppelingen zijn gebroken of Vernieuw de koppelingen of draai opnieuw aan. -
Pagina 35: Service, Opslag En Demontage
Tijdstip waarop het probleem zich voordeed en eventuele begeleidende omstandigheden. • • Veronderstelde oorzaak. Reserve-onderdelen Door de robuuste constructie en kwaliteit van de producten van GOUDSMIT Magnetic Systems heeft het apparaat een hoge bedrijfszekerheid. De reserve-onderdelen zijn meestal onderdelen die aan slijtage onderhevig zijn, waaronder: afdichtingsring; plaatafdichting klepkast;...
