Gebruikershandleiding

XTRA-N-SERIE - MPPT-LAADREGELAAR OP ZONNE-ENERGIE

XTRA1210N/XTRA2210N

XTRA3210N/XTRA3415N

XTRA4210N/XTRA4415N

voorbehouden

Modellen:

Inhoudsopgave

Advertenties

Inhoudsopgave

Probleemoplossen

Samenvatting van Inhoud voor SolarV XTRA-N Series

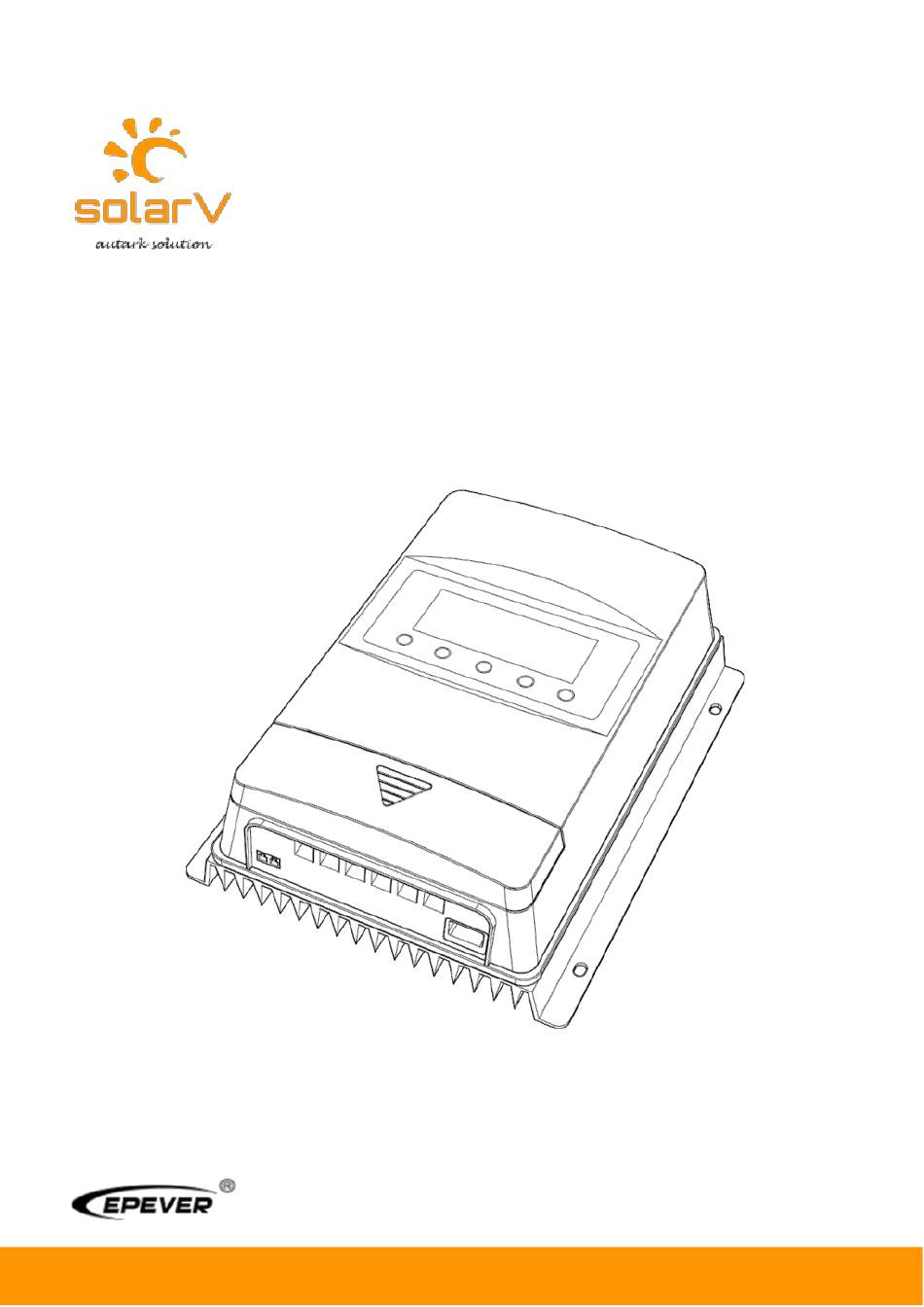

Pagina 1 Gebruikershandleiding XTRA-N-SERIE - MPPT-LAADREGELAAR OP ZONNE-ENERGIE Modellen: XTRA1210N/XTRA2210N XTRA3210N/XTRA3415N XTRA4210N/XTRA4415N Copyright © 2020 SolarV GmbH Alle rechten voorbehouden...
Pagina 2 Zorg ervoor dat u alle PV-generatoraansluitingen en de batterijzekering/stroomonderbrekers uitschakelt voordat u de controller installeert en afstelt. ➢ Stroomaansluitingen moeten goed blijven zitten om overmatige verhitting door losse verbindingen te voorkomen. www.solarv.de Copyright © 2021 SolarV GmbH Alle rechten voorbehouden...
Pagina 3: Inhoudsopgave
5.1 Bescherming ................20 5.2 Probleemoplossing ..............20 5.3 Onderhoud................21 6. Technische specificaties .............. 22 7. Bijlage I Omrekeningsrendementscurven ........24 8. Bijlage II Diagram met mechanische afmetingen ....... 32 Copyright © 2021 SolarV GmbH Alle rechten www.solarv.de voorbehouden...
Pagina 4: Algemene Informatie
Beperk het laadvermogen en de huidige overgewaardeerde waarde • Real-time energiestatistieken functie • Vermogensreductie automatisch over temperatuurwaarde • Meerdere laadmodi • Uitgebreide elektronische beveiliging • Geïsoleerde RS485 met 5V/200mA beveiligde uitgang voor apparaten zonder stroom, met Modbus-protocol Copyright © 2021 SolarV GmbH Alle rechten www.solarv.de voorbehouden...
Pagina 5: Kenmerken
De batterijverbinding kan worden aangesloten op één batterij of een reeks batterijen. De volgende instructies hebben betrekking op een enkelvoudige batterij, maar er wordt gesuggereerd dat de batterijverbinding kan worden gemaakt met één batterij of een Copyright © 2021 SolarV GmbH Alle rechten www.solarv.de voorbehouden...
Pagina 7: Draad Grootte
1560W/24V 390W/12V 580W/12V 138V(1) 150V(2) XTRA3415N 30EEN 780W/24V 1170W/24V 1170W/36V 1755W/36V 1560W/48V 2340W/48V 520W/12V 780W/12V 1040W/24V 1560W/24V XTRA4415N 1560W/36V 2340W/36V 2080W/48V 3120W/48V (1)Bij omgevingstemperatuur van 25°C (2)Bij minimale bedrijfsomgevingstemperatuur Draad Grootte Copyright © 2021 SolarV GmbH Alle rechten www.solarv.de voorbehouden...
Pagina 8: Montage
Montage WAARSCHUWING: Explosiegevaar! Installeer de controller nooit in een afgesloten behuizing met lege batterijen! Installeer niet in een besloten ruimte waar batterijgas zich kan ophopen. Copyright © 2021 SolarV GmbH Alle rechten www.solarv.de voorbehouden...
Pagina 9 LET OP: Voor een gewoon negatief systeem, zoals campers, wordt aanbevolen om een gemeenschappelijke negatieve controller te gebruiken; maar als in het gemeenschappelijke negatieve systeem, sommige gemeenschappelijke Copyright © 2021 SolarV GmbH Alle rechten www.solarv.de voorbehouden...
Pagina 10: Weergave-Eenheden
Snel knipperend (4Hz) Overspanning Oranje Op Effen Onder spanning Rood Op Effen Te veel ontladen Batterij oververhit Lithiumbatterij bijna leeg Rood Langzaam knipperend (1Hz) temperatuur Geel Op Effen Laden AAN Geel Laden UIT Copyright © 2021 SolarV GmbH Alle rechten www.solarv.de voorbehouden...
Pagina 11 Parameter instellen als enter-knop Druk op de knop Verlaat de instellingeninterface Beeldscherm Pictogram Informatie Pictogram Informatie Pictogram Informatie Laadt niet op Niet lozen Nacht Opladen Ontladen PV-parameters Weergave: Spanning/Stroom/Vermogen/Opgewekte Energie Batterij parameters Copyright © 2021 SolarV GmbH Alle rechten www.solarv.de voorbehouden...
Pagina 12 Display: Voltage/Stroom/Temperatuur/Batterijcapaciteitsniveau Parameters laden Display: Voltage/Stroom/Vermogen/ Verbruikte energie/Laad werkmodus-Timer1/ Laad werkmodus- Tijdschakelaar 2 Parameters instellen Batterij type Copyright © 2021 SolarV GmbH Alle rechten www.solarv.de voorbehouden...
Pagina 13 Stap 4: Druk op de knop knop om de temperatuureenheden in te stellen. Stap 5: Druk op de knop knop om de parameters te bevestigen. LCD-cyclustijd Copyright © 2021 SolarV GmbH Alle rechten www.solarv.de voorbehouden...
Pagina 14: Instelling Van Besturingsparameters
3.3 voor de gedetailleerde handelingen van het invoeren van het batterijtype "USE". Stap 2: Onder het batterijtype "USE" worden de batterijparameters die lokaal kunnen worden ingesteld, weergegeven in de onderstaande tabel: Copyright © 2021 SolarV GmbH Alle rechten www.solarv.de voorbehouden...
Pagina 15 Alleen de bovenstaande batterijparameters kunnen worden ingesteld op de lokale controller en de resterende batterijparameters volgen de volgende logica (het spanningsniveau van het 12V-systeem is 1, het spanningsniveau van het 24V-systeem is 2, het spanningsniveau van het 48V-systeem is 4). www.solarv.de Auteursrecht © 2021 SolarV GmbH Alle rechten voorbehouden...
Pagina 16: Instelling Op Afstand
Overspanning opnieuw aansluiten voltage —— Laadspanning egaliseren 14.6V 14.8V 9~17V Verhoog de laadspanning 14.4V 14.2V 14.6V 9~17V Vlotter laadspanning 13.8V 13.8V 13.8V 9~17V Boost laadspanning opnieuw aansluiten 13.2V 13.2V 13.2V 9~17V Copyright © 2021 SolarV GmbH Alle rechten www.solarv.de voorbehouden...
Pagina 17 11,0 V 22,0 V 41.2V 44.0V 9~17V Ontlaad grensspanning (1) De batterijparameters onder het batterijtype "Gebruiker" zijn 9-17V voor LFP4S. Ze moeten x2 voor LFP8S en x4 voor LFP15S/LFP16S. Copyright © 2021 SolarV GmbH Alle rechten www.solarv.de voorbehouden...
Pagina 18: Werkmodi Laden
Let op: De vereiste nauwkeurigheid van BMS is niet hoger dan 0.2V. Wij aanvaarden geen verantwoordelijkheid voor het abnormale wanneer de nauwkeurigheid van het BMS hoger is dan 4.2 Werkmodi laden 4.2.1 LCD-instelling 1) XDS1 display en bediening Copyright © 2021 SolarV GmbH Alle rechten www.solarv.de voorbehouden...
Pagina 19 Test-modus Invalide Handmatige modus (standaard laden Invalide AAN) LET OP: Stel het licht AAN/UIT, de testmodus en de handmatige modus in via Timer1. Timer2 wordt uitgeschakeld en geeft "2 n" weer. Copyright © 2021 SolarV GmbH Alle rechten www.solarv.de voorbehouden...
Pagina 20: R485 Communicatie-Instelling
(pc-software voor de zonnelaadregelaar) APP-software-instelling  Download software www.solarv.de (Android APP voor de Solar Charge Controller) MT50-instelling LET OP: Raadpleeg de instructies voor gedetailleerde instellingsmethoden of neem contact op met de klantenservice. Copyright © 2021 SolarV GmbH Alle rechten www.solarv.de voorbehouden...
Pagina 21: Accessoires (Optioneel)
NOTITIE: Raadpleeg voor het instellen en bedienen van het accessoire de gebruikershandleiding van het accessoire. www.solarv.de Copyright © 2021 SolarV GmbH Alle rechten voorbehouden...
Pagina 22: Beveiligingen, Probleemoplossing En Onderhoud
Het interne circuit van de controller is ontworpen met Transient Voltage Suppressors (TVS) die alleen kunnen beschermen tegen hoogspanningspiekpulsen met minder TVS- energie. Als de controller moet worden gebruikt in een gebied met frequente blikseminslag, wordt aanbevolen om een externe overspanningsbeveiliging te installeren. hoogspanningstransiën www.solarv.de Copyright © 2021 SolarV GmbH Alle rechten voorbehouden...
Pagina 23: Probleemoplossing
Wanneer de accuspanning wordt Rood brandt continu Batterij te hersteld tot of boven LVR Batterijniveau geeft veel (laagspanning opnieuw leeg aan, batterijframe ontladen aansluiten voltage), zal de en storingspictogram belasting zich herstellen knipperen. Copyright © 2021 SolarV GmbH Alle rechten www.solarv.de voorbehouden...
Pagina 24: Onderhoud
WAARSCHUWING: Gevaar voor elektrische schokken! Zorg ervoor dat alle stroom is uitgeschakeld voordat u bovenstaande bewerkingen uitvoert en volg vervolgens de bijbehorende inspecties en bewerkingen. Copyright © 2021 SolarV GmbH Alle rechten www.solarv.de voorbehouden...
Pagina 25: Technische Specificaties
≤16mA (48V) Spanningsval van het ≤0.23V ontladingscircuit Temperatuur compenseren -3mV/°C/2V (standaard) coëfficiënt Aarding Gemeenschappelijke negatieve RS485-aansluiting 5VDC/200mA (RJ45) Tijd LCD-achtergrondverlichting Standaard: 60S, Bereik: 0 ~ 999S (0S: de achtergrondverlichting is altijd AAN) Copyright © 2021 SolarV GmbH Alle rechten www.solarv.de voorbehouden...
Pagina 26 10AWG (6mm2) Gewicht 0,57 kg 0,96 kg 1,31 kg 1.70kg 2,07kg 2,47 kg Certificering Veiligheid NL/IEC62109-1 EMC (Emissie immuniteit) EN61000-6-3/EN61000-6-1 47 CFR Deel 15, Subdeel B Prestaties en functie IEC62509 ROHS IEC62321-3-1 www.solarv.de Auteursrecht © 2021 SolarV GmbH Alle rechten voorbehouden...
Pagina 27: Bijlage I Omrekeningsrendementscurven
Bijlage I Omrekeningsrendementscurven Model: XTRA1210N MPP-spanning zonnemodule (17V, 34V) / nominale systeemspanning (12V) MPP-spanning zonnemodule (34V, 51V, 68V) / nominale systeemspanning (24V) Copyright © 2021 SolarV GmbH Alle rechten www.solarv.de voorbehouden...
Pagina 28 Model: XTRA2210N MPP-spanning zonnemodule (17V, 34V) / nominale systeemspanning (12V) MPP-spanning zonnemodule (34V, 51V, 68V) / nominale systeemspanning (24V) Copyright © 2021 SolarV GmbH Alle rechten www.solarv.de voorbehouden...
Pagina 29 Model: XTRA3210N Zonnemodule MPP-spanning (17V, 34V) / nominale systeemspanning (12V) Zonnemodule MPP-spanning (34V, 51V, 68V) / nominale systeemspanning (24V) Copyright © 2021 SolarV GmbH Alle rechten www.solarv.de voorbehouden...
Pagina 30 Model: XTRA4210N Zonnemodule MPP-spanning (17V, 34V) / nominale systeemspanning (12V) Zonnemodule MPP-spanning (34V, 51V, 68V) / nominale systeemspanning (24V) Copyright © 2021 SolarV GmbH Alle rechten www.solarv.de voorbehouden...
Pagina 31 Model: XTRA3415N MPP-spanning zonnemodule (17V, 34V, 68V) / nominale systeemspanning (12V) MPP-spanning zonnemodule (34V, 68V, 102V) / nominale systeemspanning (24V) Copyright © 2021 SolarV GmbH Alle rechten www.solarv.de voorbehouden...
Pagina 32 MPP-spanning zonnemodule (68V, 102V, 119V) / nominale systeemspanning (36V) MPP-spanning zonnemodule (68V, 102V, 119V) / nominale systeemspanning (48V) Copyright © 2021 SolarV GmbH Alle rechten www.solarv.de voorbehouden...
Pagina 33 Model: XTRA4415N MPP-spanning zonnemodule (17V, 34V, 68V) / nominale systeemspanning (12V) MPP-spanning zonnemodule (34V, 68V, 102V) / nominale systeemspanning (24V) Copyright © 2021 SolarV GmbH Alle rechten www.solarv.de voorbehouden...
Pagina 34 Zonnemodule MPP-spanning (68V, 102V, 119V) / nominale systeemspanning (36V) Zonnemodule MPP-spanning (68V, 102V, 119V) / nominale systeemspanning (48V) Copyright © 2021 SolarV GmbH Alle rechten www.solarv.de voorbehouden...
Pagina 35: Bijlage Ii Diagram Met Mechanische Afmetingen
8. Bijlage II Diagram met mechanische afmetingen XTRA1210N (Eenheid: mm) Copyright © 2021 SolarV GmbH Alle rechten www.solarv.de voorbehouden...

Deze handleiding is ook geschikt voor:

Xtra1210n Xtra2210n Xtra3210n Xtra3415n Xtra4210n Xtra4415n
