Dilataties
Teneinde thermische uitzetting van het systeem te kunnen opvangen, is het noodzakelijk om het
systeem op bepaalde afstanden te delen. Dit noemt men "dilateren". De minimale afstand tussen

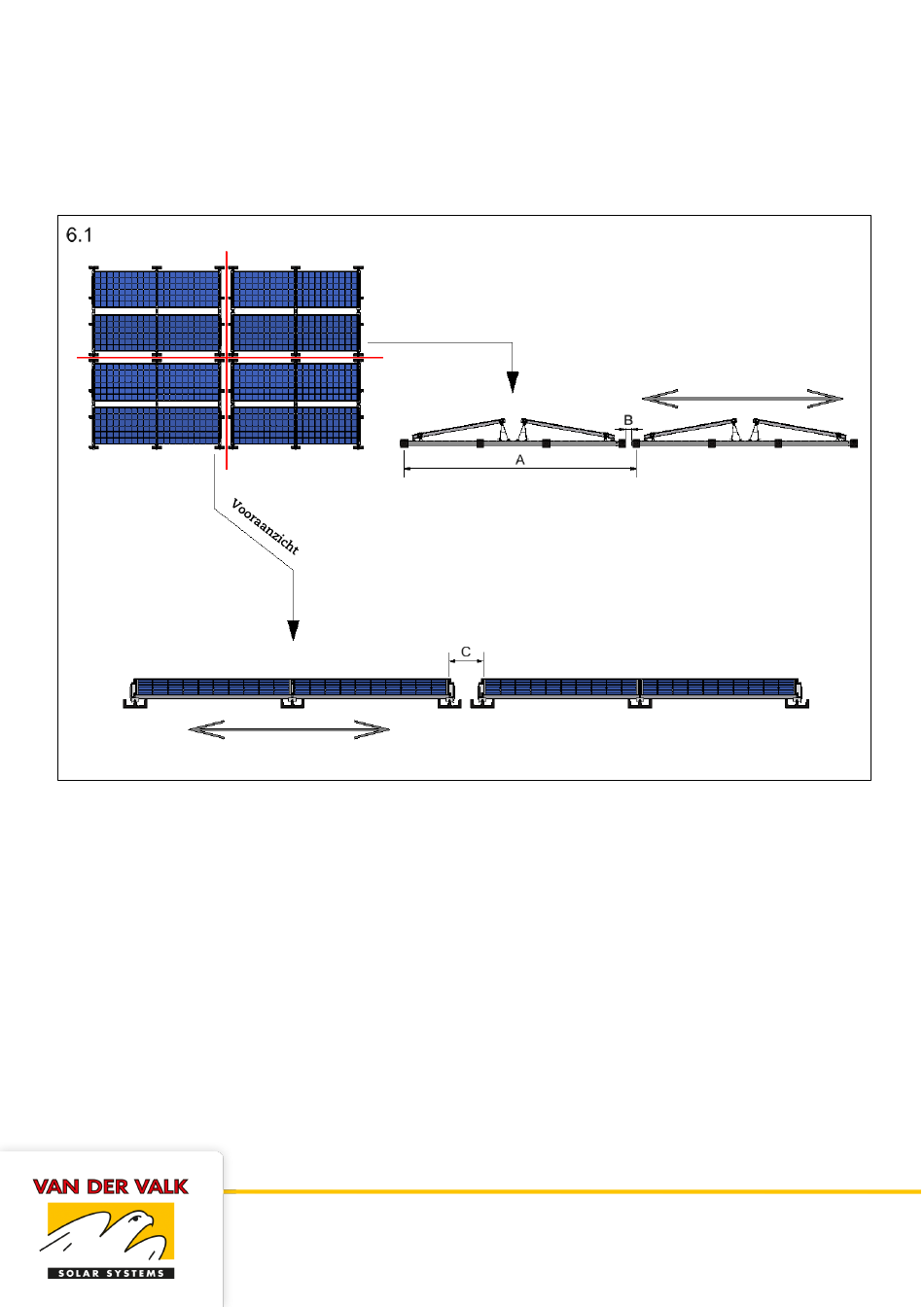

de gedeelde systemen is in afbeelding 6.1 weergegeven.
De maximale afstand moet worden aangehouden om de panelen aan de randen nog "shielded" te
laten zijn. Bij een grotere afstand zijn de panelen aan de randen "exposed" waardoor er meer
ballast benodigd is.
Max. systeem afmetingen voor het dilateren:
De onderstaande dimensies geven de limieten van de dilatatieafstanden weer om de buitenste
panelen van het systeem 'shielded' te houden. Als deze onderlinge afstanden groter zijn, worden
de buitenste panelen van het het systeem gezien als 'exposed', wat betekent dat er meer ballast
geplaatst moet worden in vergelijking tot 'shielded' panelen.
Dimensie A:
Voor steekmaat 2150mm - [min. 2270 mm en max. 2600 mm]
Voor steekmaat 2300mm - [min. 2420 mm en max. 2600 mm]
Voor steekmaat 2400mm - [min. 2520 mm en max. 2600 mm]
Voor steekmaat 2500mm of groter geldt dat de buitenste PV-panelen altijd 'exposed' zijn.
Dimensie B:
Voor steekmaat 2150mm - [min. 37 mm en max. 367 mm]
Voor steekmaat 2300mm - [min. 37 mm en max. 217 mm]
Voor steekmaat 2400mm - [min. 37 mm en max. 117 mm]
Voor steekmaat 2500mm of groter geldt dat de buitenste PV-panelen altijd 'exposed' zijn.
Dimensie C (gemeten tussen het frame van de PV-panelen):
Min. 350 mm en max. 500 mm
Zijaanzicht
30 meter
Van der Valk Solar Systems BV
Installatiehandleiding – ValkPro+ L10 [Oost-West] v1.2.0
Max. systeem afmetingen voor het dilateren:
60 meter
20
