6. BILAGOR (fortsättning)
IKOMFORTRC1700
K2
L
N
1
2
Torr kontakt
Strömförsörjningsenhet
I max 16 A.
220-240V/50Hz

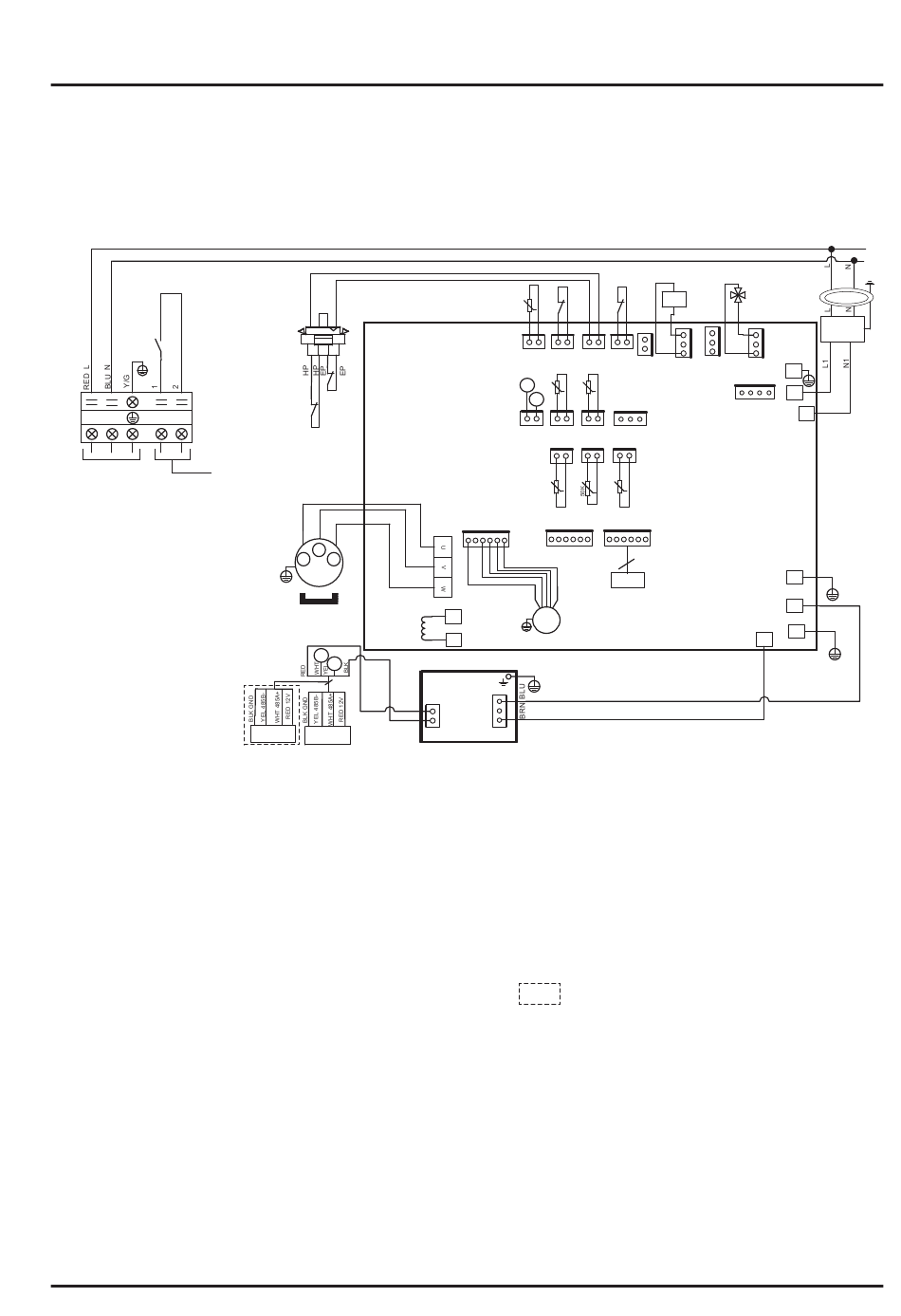

TECKENFÖRKLARING
AT: LUFTTEMPERATURSOND
COMP: KOMPRESSOR
CT: TEMPERATURSOND FÖRÅNGARE
EEV: ELEKTRONISK TRYCKREGULATOR
FM: FLÄKTMOTOR
FS: DETEKTOR FÖR VATTENFÖREKOMST
HP: PRESSOSTAT HÖGT TRYCK
IT: TEMPERATURSOND VATTENINLOPP
2AC32I12WO1
EP
HP
RED BLK WHT
U V W
V
U
W
COMP
reactor
A
B
SPS
4
WiFi
CN2
Controller
t
GRN
IT(BLU)
FS
LP
5K
CN21
CN29
CN30
CN31
RES1
OVT
HP
LP
CT(YEL)
SUT(GRN)
A
t
t
5K
5K
B
A B
CN7
CN8
CN99
RS485
OAT
OPT
PL
CN22
RES2
CN9
OHT
t
t
5K
5K
OT(RED)
ET(GRN)
DCFAN
CN15
CN24
CN97
LEV1
LEV2
P13L
FM
P14L
CN1
LP: PRESSOSTAT LÅGT TRYCK
OT: TEMPERATURSOND VATTENUTLOPP
SUT : TEMPERATURSOND INSUGNING
4V: FYRVÄGSVENTIL
K2: TORR KONTAKT MAX 16A
ET: TEMPERATURSOND UTLOPP
: ALTERNATIV
K2
4V
CN13
CN18
CN66
CN11
HEAT
EMV
RY
FOUR
CN96
CN12
PH
t
AT(WHT)
5
EEV
ACN1
ACL1
Magetic ring
FILTER
P03
ACL
ACN
GND
GND
