13. DMX ingangsindicator
14. DMX ingang
15. DMX uitgang of doorlusuitgang (deze uitgang wordt gebruikt als doorlusuitgang bij
parallelschakeling met andere DMX power packs)

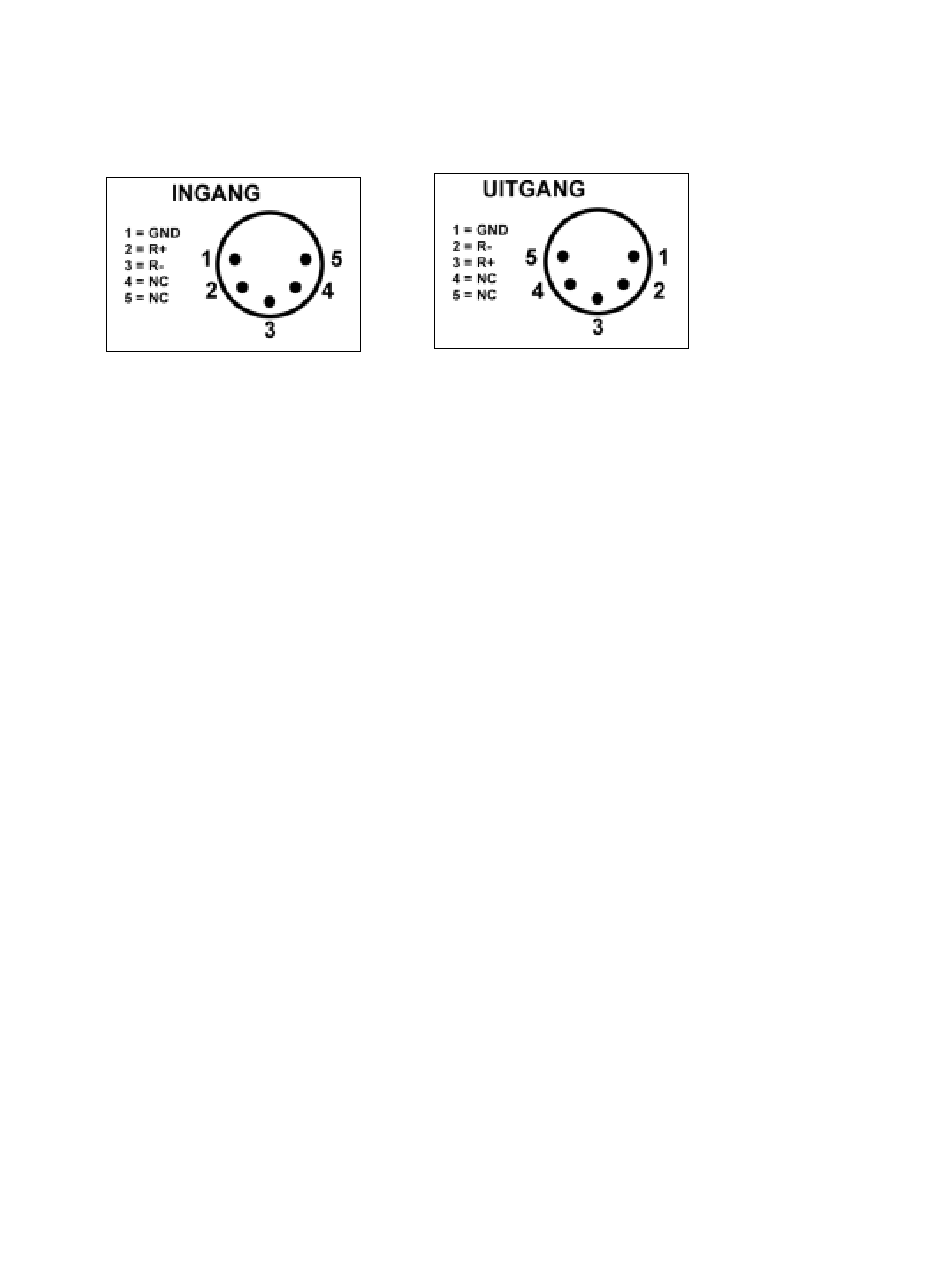

5. Aansluiting
Gebruik een kabel met 5-pins connector om de bron van het DMX signaal te verbinden met de
DMX ingang van dit toestel. Bij gebruik van meerdere LPTDX424E's : verbind de uitgang van
het eerste DMX power pack met de ingang van het volgende DMX power pack. Op deze manier
kunt u maximum 12 DMX power packs parallel schakelen (512 verschillende kanalen).
6. Looplichtpatroon en testen van kanalen
Er zijn twee mogelijkheden wanneer geen toestel is aangesloten op de DMX ingang :
1) een looplichtpatroon (CH1, 2, 3, 4, CH1, 2, enz.). De snelheid is regelbaar met ▲ en ▼
en de beginsnelheid is altijd 1 stap per 2 seconden wanneer u het toestel inschakelt.
2) Druk 1, 2, 3 of 4 in om de kanalen te testen. Druk 5 in om de "strobe" te testen. Selecteer
de gewenste functie met de FUNC knop.
7. Startadres programmeren
Stel het startadres in met de DIP schakelaars. Elk adres kan worden uitgedrukt in binaire code.
Voorbeelden :
01010010 = 0 + 2 + 0 + 8 + 0 + 0 + 64 + 0 = 74
10001110 = 1 + 0 + 0 + 0 + 16 + 32 + 64 + 0 = 113
8. Reiniging en onderhoud
1. Alle gebruikte schroeven moeten goed zijn aangespannen en mogen geen sporen van roest
vertonen.
2. De vorm van de behuizing, het montagemateriaal en de aansluitingen moet onveranderd
blijven bv. geen extra gaten boren in montagebeugels, de aansluitingen niet bewerken, enz.
3. De voedingskabels mogen niet beschadigd zijn. Laat het toestel installeren door een
geschoold technicus.
LPTDX424E
3
NL
