9 Installatie met optie RET-11 en omgevingsthermostaat
Zie: Handleiding van de optie
Controleer of de stekker B goed is aangesloten op de stekker A.

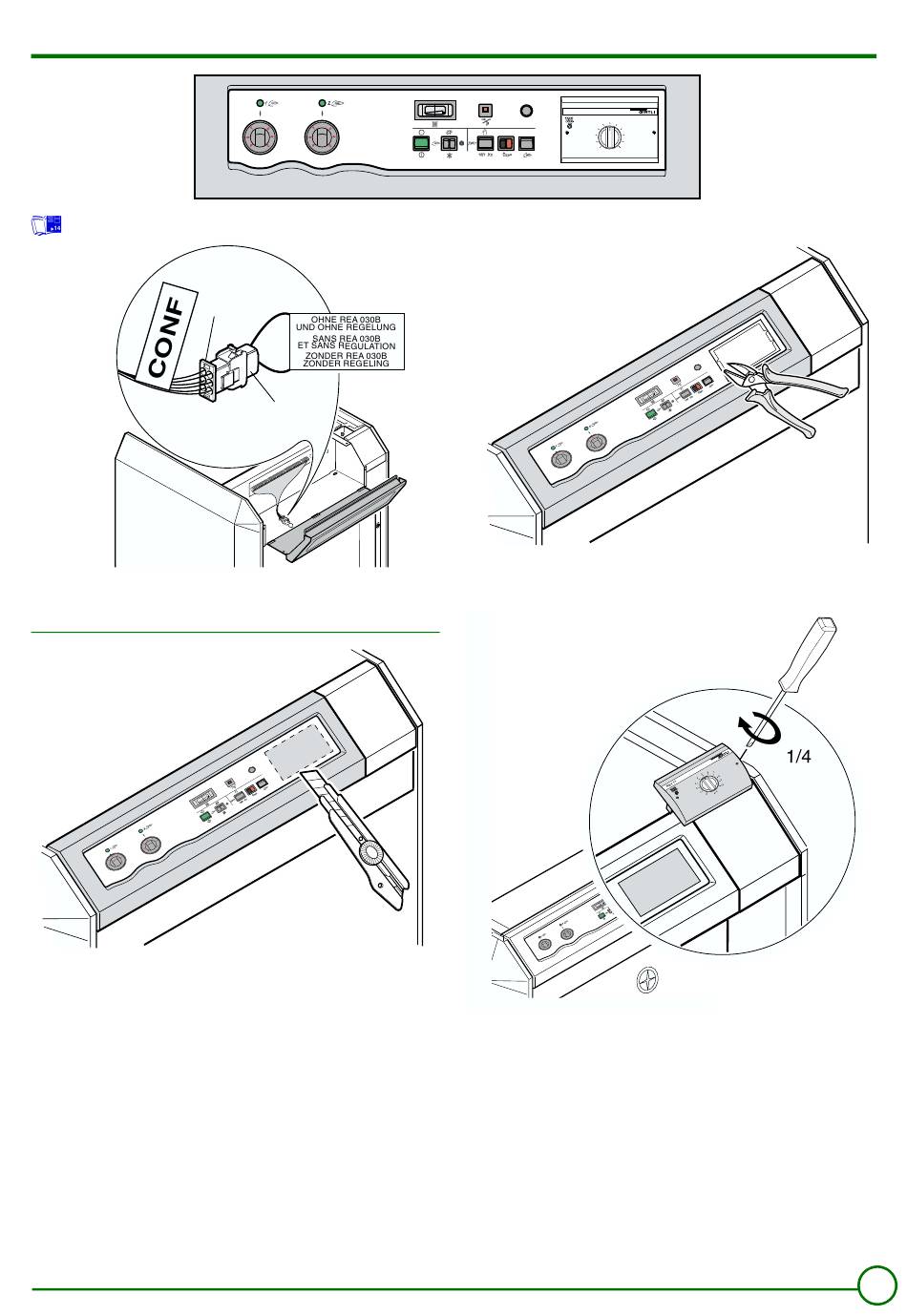

Montage van de module RET-11
Snijd de deklaag van het bedieningspaneel los met een hobbymes.
09/11/06 - 94858573 - 8503-4148A
6
6
A
B
Bedieningspaneel voor GSR 230 N/II
30
RET11
°C
0
I
Breek de microverbindingen van het plaatwerk met een kniptang.
Verwijder het afdekplaatje.
Zet de module op zijn plaats en bevestig hem met behulp van de 2
schroeven.
5
4
6
3
7
2
8
9
1
10
0
mn
15
