Installation

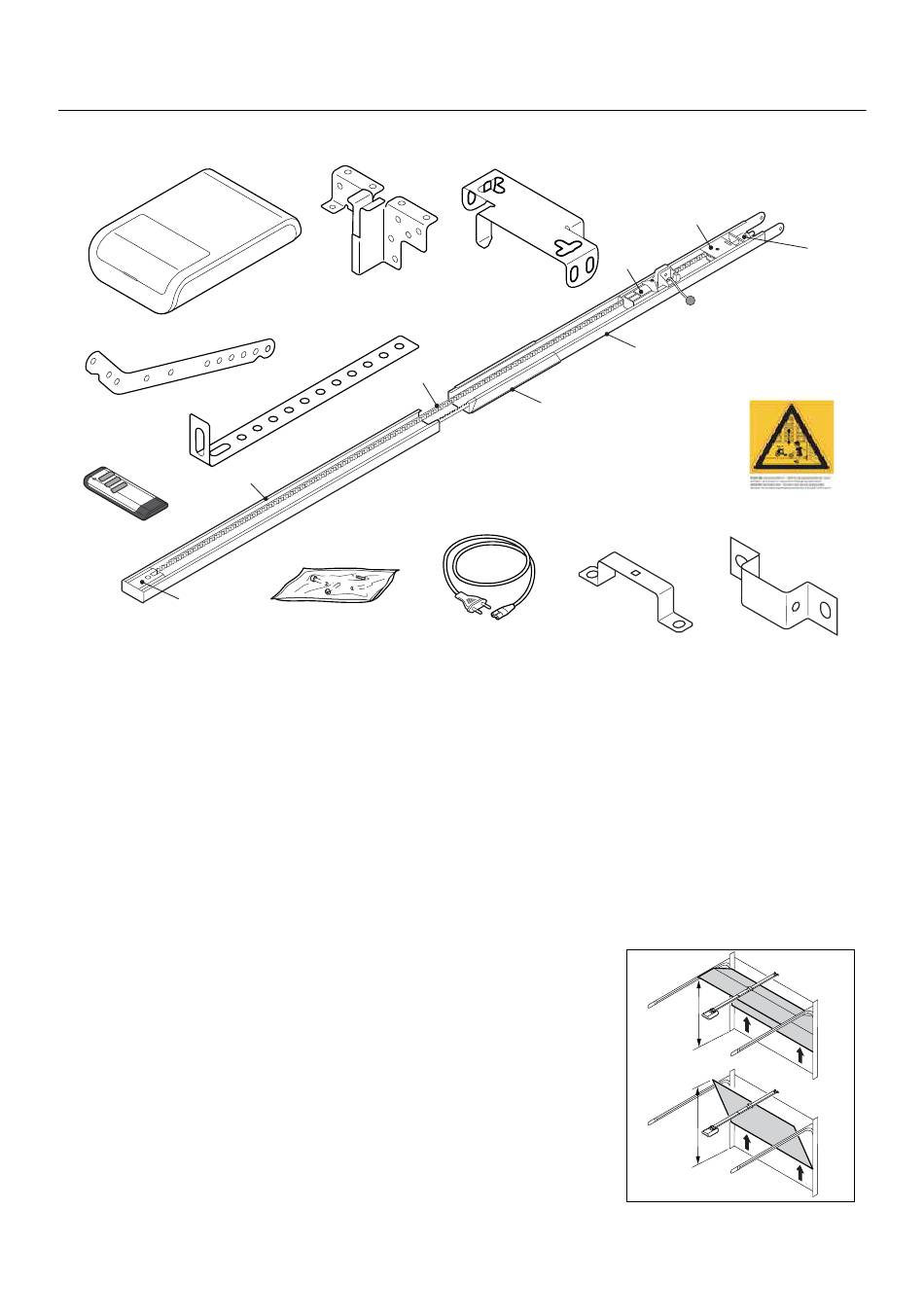

Lieferumfang
1
1x
1x
12
15
2
1.
Antriebskopf mit LED-Modul
2.
Antriebsritzel*
3.
Laufschiene (Modellbeispiel) Antriebsseite*
4.
Laufschlitten*
5.
Zahnriemen oder Kette*
6.
Umlenkrolle*
7.
Laufschienenverbinder (Modellbeispiel)*
8.
Laufschiene (Modellbeispiel) Torseite*
9.
Spannvorrichtung*
10. Wandbefestigung*
*Optional
Achtung: Überprüfen Sie, ob die gelieferten Schrauben und Halterungen für die Montage vor Ort unter
Berücksichtigung der baulichen Voraussetzungen geeignet sind.
Vorbereitung der Montage
1. Der maximale Abstand zwischen Antriebskopf und Steckdose beträgt
1,2 m.
2. Prüfen Sie das Garagentor auf ausreichende Stabilität. Ziehen Sie ggf. alle
Schrauben und Muttern des Garagentors nach.
3. Prüfen Sie das Garagentor auf Leichtgängigkeit.
- Schmieren Sie alle Wellen und Lager.
- Prüfen und korrigieren Sie ggf. die Federvorspannung.
4. Messen Sie die lichte Höhe beim Öffnen und Schließen des Garagentors
aus (h).
8
8
|
Manual / L-Door Efficiency 600
4x
16
3
14
1x
13
11
1x
1x
5
7
17
1x
11. Toranschlusskonsole
12. Schubstange
13. Mittenabhängung
14. Schraubenbeutel
15. Handsender*
16. Deckenbefestigung
17. Netzkabel, Länge 1,2 m
18. Befestigungsbügel
19. Warnaufkleber
1x
6
4
8
19
10
18
2x
1x
h
h
9
1x
W-600
