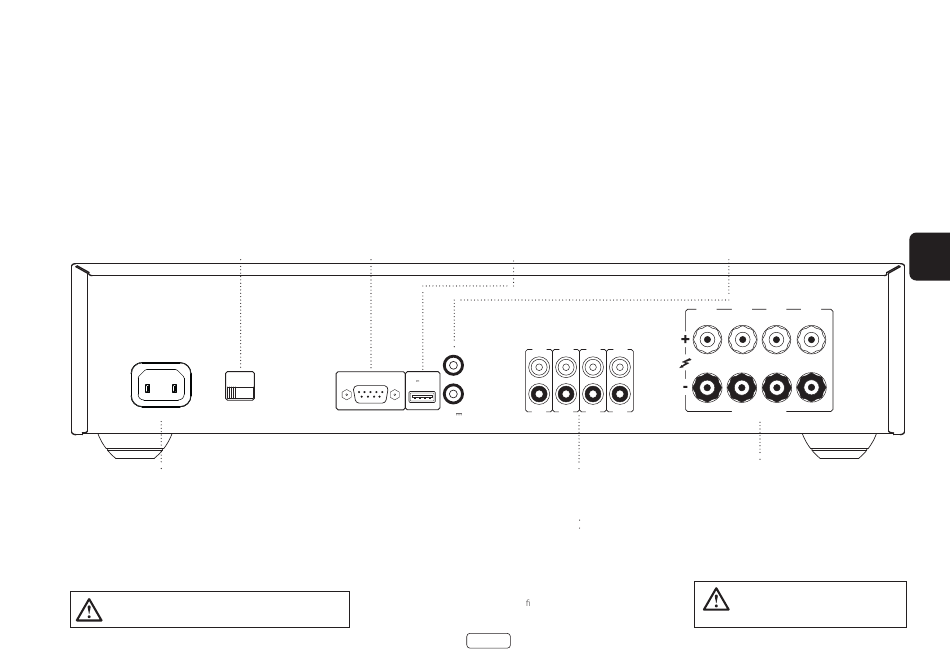

Aansluiten en bedieningen op het achterpaneel PA410
SPANNINGSELECTIE
Controleer of de geselecteerde
spanning overeenkomt met de
plaatselijke voeding.
POWER INLET
SUPPLY
VOLTAGE
SWITCH POSITIONS
110-120V/220-240V ~ 50/60Hz
115 = 110 - 120V ~
500W MAX
230 = 220 - 240V ~
VOEDINGSINGANG
Sluit hier het correcte
netsnoer op aan.
De PA410 is ontworpen om warm te worden bij normaal
gebruik, maar langdurig gebruik bij hoge volumeniveaus kan
ertoe leiden dat de behuizing van de versterker warm aanvoelt.
RS232
Dankzij deze aansluiting kunt
u de afstandsbediening van
een ander Home Automation
Systeem of van een andere
computer gebruiken.
Zie "Netwerk en RS232" op
Alleen voor software-upgrades.
pagina NL-8.
Zie "USB" op pagina NL-8.
TRIGGER IN
RS232
USB
5V
100mA
TRIGGER OUT
(12V
100mA)
NL-7
U kunt met Trigger IN de PA410 laten in- of uitschakelen door een externe bron.
USB
U kunt met Trigger UIT de PA410 gebruiken om de aan/uit-status van andere
aangesloten apparatuur te regelen.
Zie "Trigger IN/UIT" op pagina NL-8.
IN4
IN3
IN2
IN1
OUT4
OUT3
OUT2
OUT1
VOORVERSTERKERINGANGEN
Sluit de phono-uitgangen aan van uw
voorversterker.
Zie "Bronnen en luidsprekers
aansluiten" op pagina NL-11.
VOORVERSTERKERUITGANG
OUT1 naar OUT4 verstrekt een kopie
van het signaal toegepast op de
IN1 naar IN4 phono-aansluitingen.
Opmerking: Dit is een passieve
uitgang, er wordt geen extra
lter of versterking toegepast.
TRIGGER IN/UIT
CH4
CH3
CH2
CH1
CLASS 2 WIRING
4-16 OHMS
LUIDSPREKERKLEMMEN
Zie "Bronnen en
luidsprekers aansluiten" op
pagina NL-11.
Lees de paragrafen "Het apparaat plaatsen",
"Voeding" en "Aansluitkabels" op pagina
NL-4 voordat u uw PA410 versterker
aansluit!
