Montage en gebruikshandleiding
DWS-120E + DWS-106E & DFS-120E
E
De DWS-120
en 160E is een dynamisch elektrisch wand systeem waarbij
touchscreen beeldschermen op-en neer bewogen kunnen worden langs de
wand.
De touch screen beeldschermen kunnen varieren van LCD touch screen tot
interactive board icm short focus projectoren.

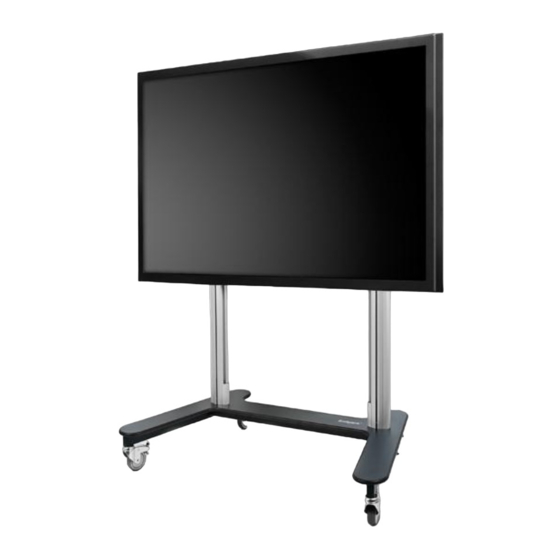

De DFS-120E is een dynamisch electrische verrijdbare vloersteun waarbij
touchscreen beeldschermen op-en neer bewogen kunnen worden op elke
gewenste positie in de ruimte.
Copyright Audipack
Advertenties
Samenvatting van Inhoud voor Audipack DWS-120E
- Pagina 1 Montage en gebruikshandleiding DWS-120E + DWS-106E & DFS-120E De DWS-120 en 160E is een dynamisch elektrisch wand systeem waarbij touchscreen beeldschermen op-en neer bewogen kunnen worden langs de wand. De touch screen beeldschermen kunnen varieren van LCD touch screen tot interactive board icm short focus projectoren.
- Pagina 2 Controleer of de verpakking om uw product heen niet beschadigd is. Bij schade dient u dit te melden bij uw vervoerder. Installatie handleiding DWS-120E / 160E: Alvorens de installatie te starten is het belangrijk te controleren of het systeem het transport goed heeft doorstaan.
- Pagina 3 Zie de onderstaande afbeelding hoe de 2 kabels dienen te worden aangetroffen. Indien dit niet het geval is kunen deze handmatig opgeschoven te worden richting het kabelmontagepunt.
- Pagina 4 Monteer het systeem aan de wand gebruik makend van alle aangegeven montagepunten van het systeem. Tijdens de installatie blijft de transportbeveiliging aan de kolommen gemonteerd. De transportbeveiliging is tevens een installatiehulpmiddel om de kolommen op de juiste onderlinge steek te monteren aan de wand. Elk montagepunt is standaard voorzien van 2 montagepunten en dienen gebruikt te worden.
- Pagina 5 Voor het nastellen van het systeem kan het kleine linker of rechter deksel afgenomen worden om bij de stelpunten te kunnen komen. Gebruik een steeksleutel 13 voor het stellen van de bout. Bij het verdraaien van de bout dient de staalkabelklem te worden tegengehouden tegen draaien;...
- Pagina 6 Tijdens de testprocedure van uw systeem is reeds de onderste en bovenste stand van het systeem (vast) afgesteld. Voor het instellen van de inhangkop hoogte t.o.v. de inhangnokken van uw beeldscherm (met Audipack monitorbeugel) volg dan de onderstaande instelprocedure uit.
- Pagina 7 Afstelprocedure DWS-160E Aan de voorzijde van de loopwagen is een sleuf voorzien waardoor de stelschroeven van de motor zichtbaar zijn. Met de bijgeleverde kunststof inbussleutel kunnen de instellingen veranderd worden door de gele of witte stelschroef te verdraaien. Slagvergroting naar boven: Witte stelschroef verdraaien, geef gelijktijdig commando „omhoog“...
- Pagina 8 Indien het systeem aan de wand is gemonteerd kan het beeldscherm ingehangen worden. Beeldschermen met een max. gewicht tot 85 kg kunnen met een Audipack UFPRO universele monitorbeugel worden gemonteerd. Beeldschermen zwaarder dan 85 kg dienen met de VESA 400 of 600 montagepunten van het systeem gemonteerd te worden.
- Pagina 9 Beeldschermbeveiliging. Indien het scherm is ingehangen dient de beveiliging te worden aangebracht. Deze bevindt zich bovenop de loopwagen. Schuif het plaatje over de uitsparing en fixeer de schroeven.
- Pagina 10 Te zwaar aandraaien kan de schroefdraad beschadigen. Vervolgens kunt u de transportbeveiligingen verwijderen. Gebruik het systeem alleen op vlakke ondergronden. Blokkeer alle wielen bij het gebruik van het systeem tijdens presenteren. De instelling en bediening van het systeem is identhiek omschreven bij het DWS-120E systeem.
- Pagina 12 Technische gegevens: DWS-120E Maximale belasting: -85 Kg met de L&S5 montage -120 Kg met de VESA 400 en 600 montagepunten DWS-160E Maximale belasting: -85 Kg met de L&S5 montage -120 Kg met de VESA 400 -160Kg met de VESA 600 montagepunten Voedingspanning 230 VAC 50-60 Hz Max.
- Pagina 13 Het programmeren van uw draadloze wand of handzender (DWS-120 E en DFS- Fabrieksmatig worden alle systemen werkend opgeleverd incl. voorgeprogrammeerde handzender. Bij het toevoegen of verliezen van een zender, kan op eenvoudige wijze een nieuw model worden aangemeld. Volg de onderstaande instructies nauwkeurig op: Neem uw handzender uit de houder, en zorg dat deze bij de hand ligt.
- Pagina 14 Bij problemen: Indien uw systeem niet reageert op uw handzender: De batterij van uw handzender is leeg (dit is te zien doordat de LED op de zender niet knippert indien men de knoppen indrukt, zie foto. Functie LED...
- Pagina 15 Voor de DWS-160 moet onderstaande aansluitschema aangehouden worden. Bij vragen tijdens uw installatie of in bedrijfsstelling kunt contact opnemen met: Audipack Industriestraat 2 2751 GT Moerkapelle +31(0)79 593 1671...
