Gebruiksaanwijzing
5
Elektrische aansluiting en elektrotechnische installatie
De elektrische installatie en de eerste inbedrijfstelling mag uitsluitend worden uitgevoerd door ter plaatse
geconcessioneerde elektricienbedrijven met inachtneming van de geldende nationale voorschriften (bijv. VDE – ÖVE) en
voorschriften van de overheid.
VOORZICHTIG:
voorzekeringen in het systeem in te bouwen. Bij de elektrische aansluiting moet er een
scheidingsinrichting in de vast gelegde elektrische installatie worden ingebouwd, die de mogelijkheid
biedt, de elektrische aansluiting op alle polen van het net af te koppelen.
Voordat de filterbesturing wordt geopend, moet eerst de stroomtoevoer worden onderbroken en tegen opnieuw
inschakelen worden beveiligd.

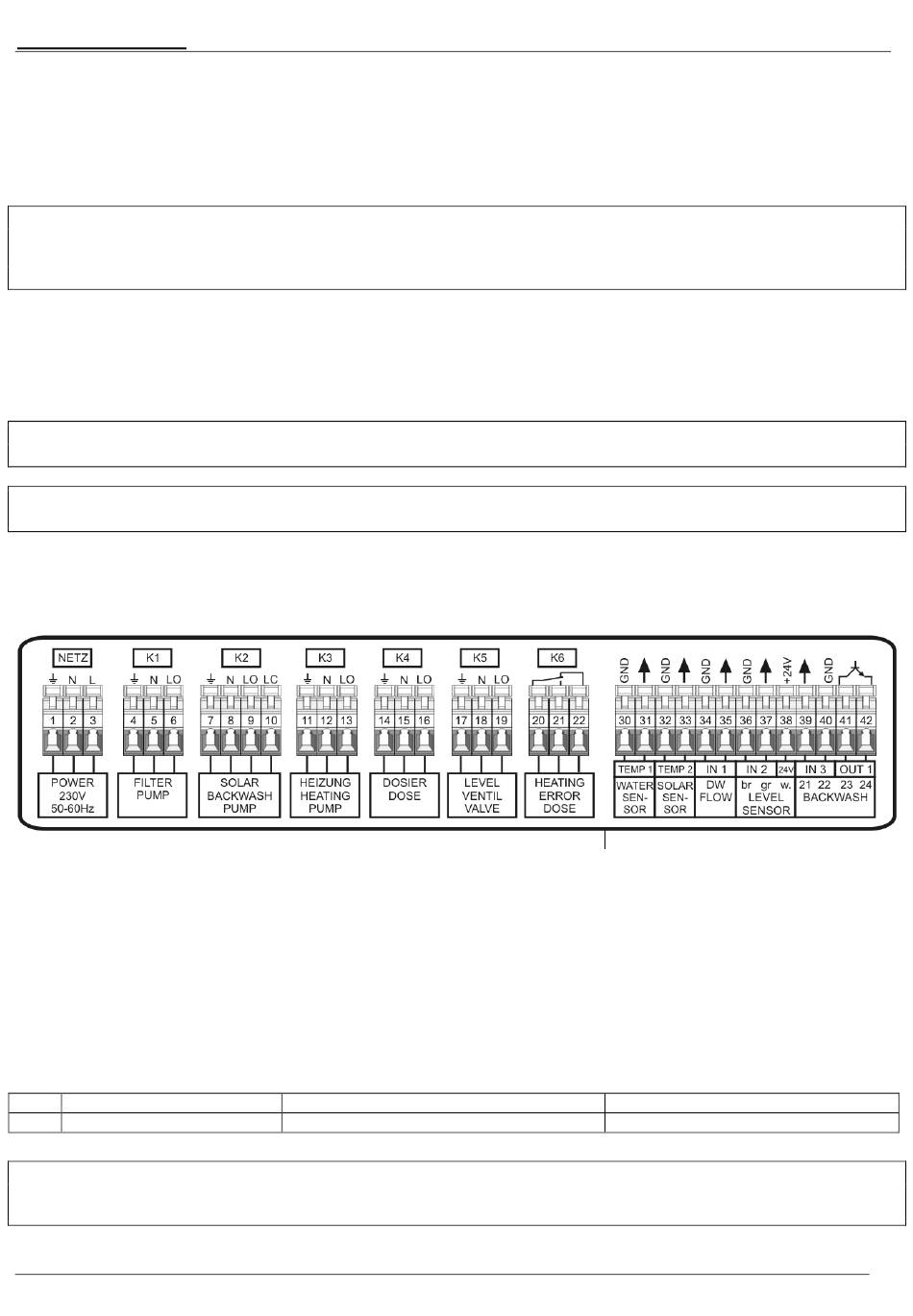

De elektrische aansluiting volgt rekening houdend met de bijbehorende montagehandleiding van de afzonderlijke
componenten conform het aansluitschema Combitrol FLEX
OPMERKING: de aansluitkabel (laagspanning) voor de niveausensor dient op voldoende afstand van 20 cm tot
stroomkabels te worden geïnstalleerd, want anders kunnen er storingen optreden.
OPMERKING: De fabrikant is niet aansprakelijk voor de gevolgen van onoordeelkundige elektrische installatie,
ingebruikname en ondoelmatig gebruik.
Niveaumeting aan skimmer met capacitieve sensor (bijv. oude Hösch-regelingen)
Gebruik hiervoor de ingang IN1 of IN2.
Configureer de ingang als volgt:
Filterpomp aan-functie op ingang IN1 of IN2
Door de toekenning van de functie "FIL-P.EIN" aan ingang IN1 of ingang IN2 wordt de functie voor externe vraag van de
filterpomp geactiveerd.
Deze ingang (24 VDC) is bedoeld voor het handmatig inschakelen van de filterpomp, de verwarming en de dosering met
behulp van een externe schakelaar (maakcontact).
Houd er rekening mee, dat de ingang potentiaalvrij van de sensor moet worden geschakeld.
Aansluiting (NIVEAU COMPACT - optie):
36
IN 2 – ingang
37
IN 2 – ingang
Opmerking:
Om in geval van een kabelbreuk de ventielfunctie niet te activeren wordt het schakelcircuit in
verbreekfunctie uitgevoerd. D.w.z. bij een te laag waterpeil wordt het schakelcircuit gesloten en de
schakeluitgang bijgeschakeld.
Pagina 7
Het is absoluut noodzakelijk, een FI-schakelaar (een aardlekschakelaar 30 mA) en passende
(spanning 230V 50-60Hz)
Magneet-vlotterschakelaar 1
Magneet-vlotterschakelaar 1
www.dinotec.de
(laagspanning)
Ader: wit
Ader: bruin
