Gegevenscom-
BELANGRIJK!
municatiekabel
op Fronius Bac-
Meer informatie voor een succesvolle inbedrijfstelling.
kup Controller

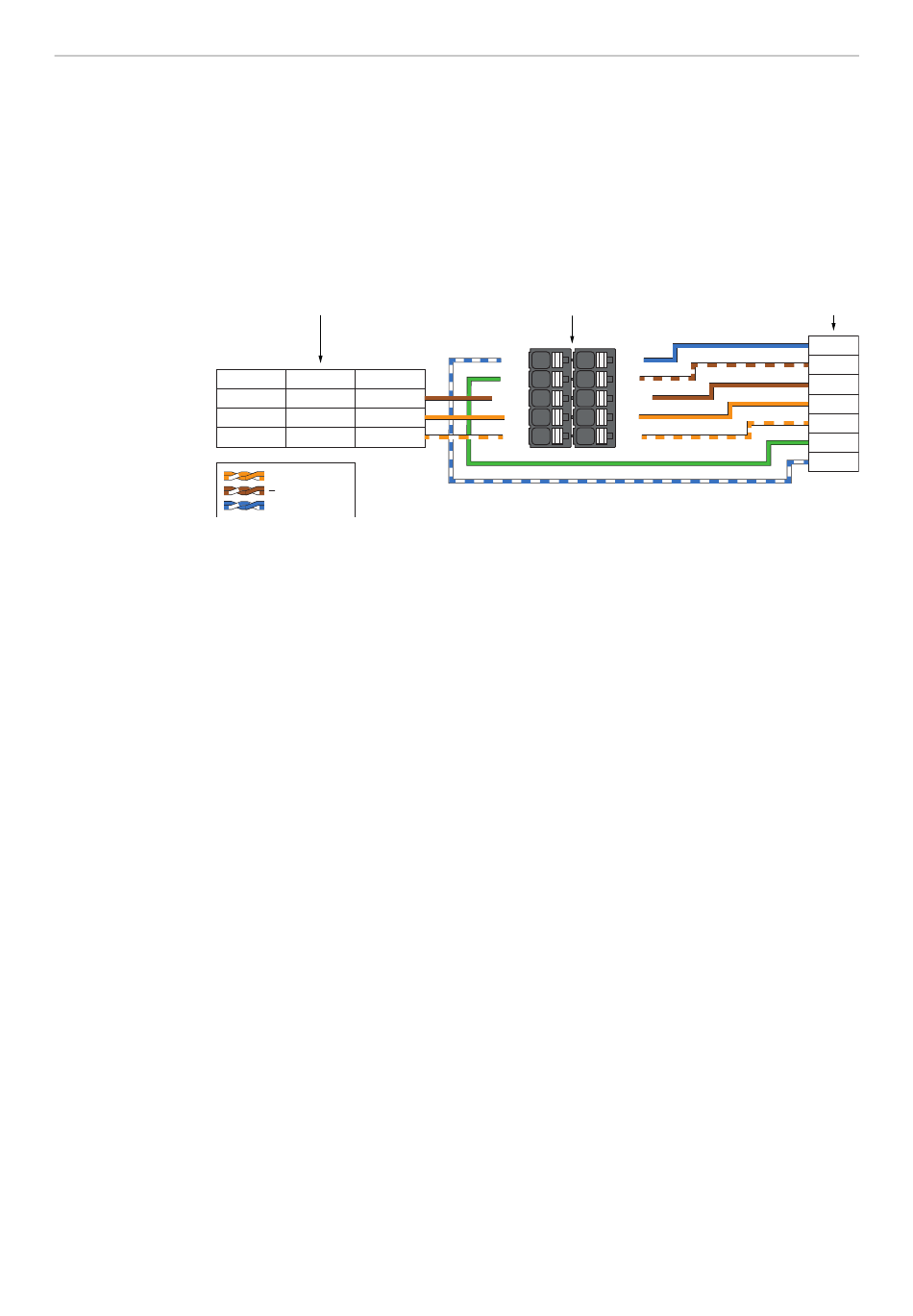

Neem de volgende aanwijzingen voor het aansluiten van de gegevenscommunica-
aansluiten
tiekabel op de Fronius Backup Controller in acht.
-
-
-
-
Gebruik netwerkkabels van het type CAT5 STP of hoger.
Gebruik voor gegevenskabels die bij elkaar horen Twisted Pair-kabels.
Gebruik dubbel geïsoleerde of ommantelde gegevenskabels als deze dicht bij
blanke geleiders liggen.
Gebruik afgeschermde Twisted Pair-kabels om interferentie te voorkomen.
Fronius Smart Meter
IP
TS 65A-3
63A-3
GND
10
C
M-
9
B
M+
8
A
Twisted Pair
Backup Controller
IN6
IN7
IO0
V+
GND
GND
M-
M-
M+
M+
Inverter
IN7
V+
GND
M1-
M1+
IO0
IN6
27
