D

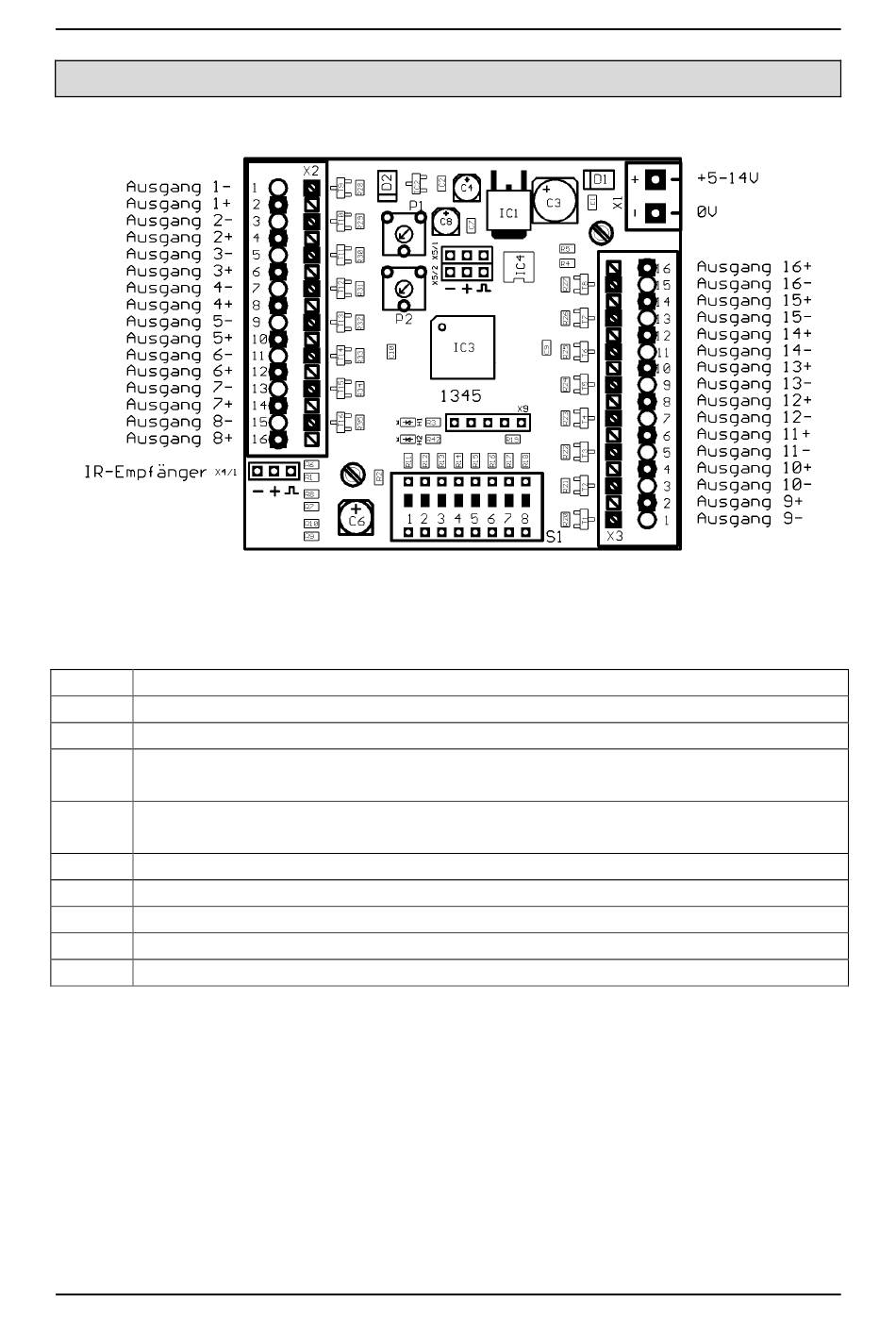

Bedrading aansluitschema
Aansluitingen op de lichtmodule
Voeding + (5 – 14V DC)
X1/+
Voedingsspanning -
X1/-
Uitgangen 1-8
X2/1 -
X2/16
Uitgangen 9-16
X3/1 -
X3/16
Aansluitpoort voor infrarood ontvanger
X4/1
Aansluiting voor servo 1
X5/1
Aansluiting voor servo 2
X5/2
23.01.2015
:
BEIER-Electronic
Infrarood lichtmodule SM-IR-16-2
5
