7 Motor starten/afzetten
► De verende borgpen lostrekken en het eventu‐
eel gemonteerde multigereedschap van de as
trekken – zie ook "Multigereedschap monte‐
ren" in de handleiding van het gemonteerde
multigereedschap
► De aandrijfkop indien nodig reinigen
6.2
Stand van de aandrijfkop con‐
troleren

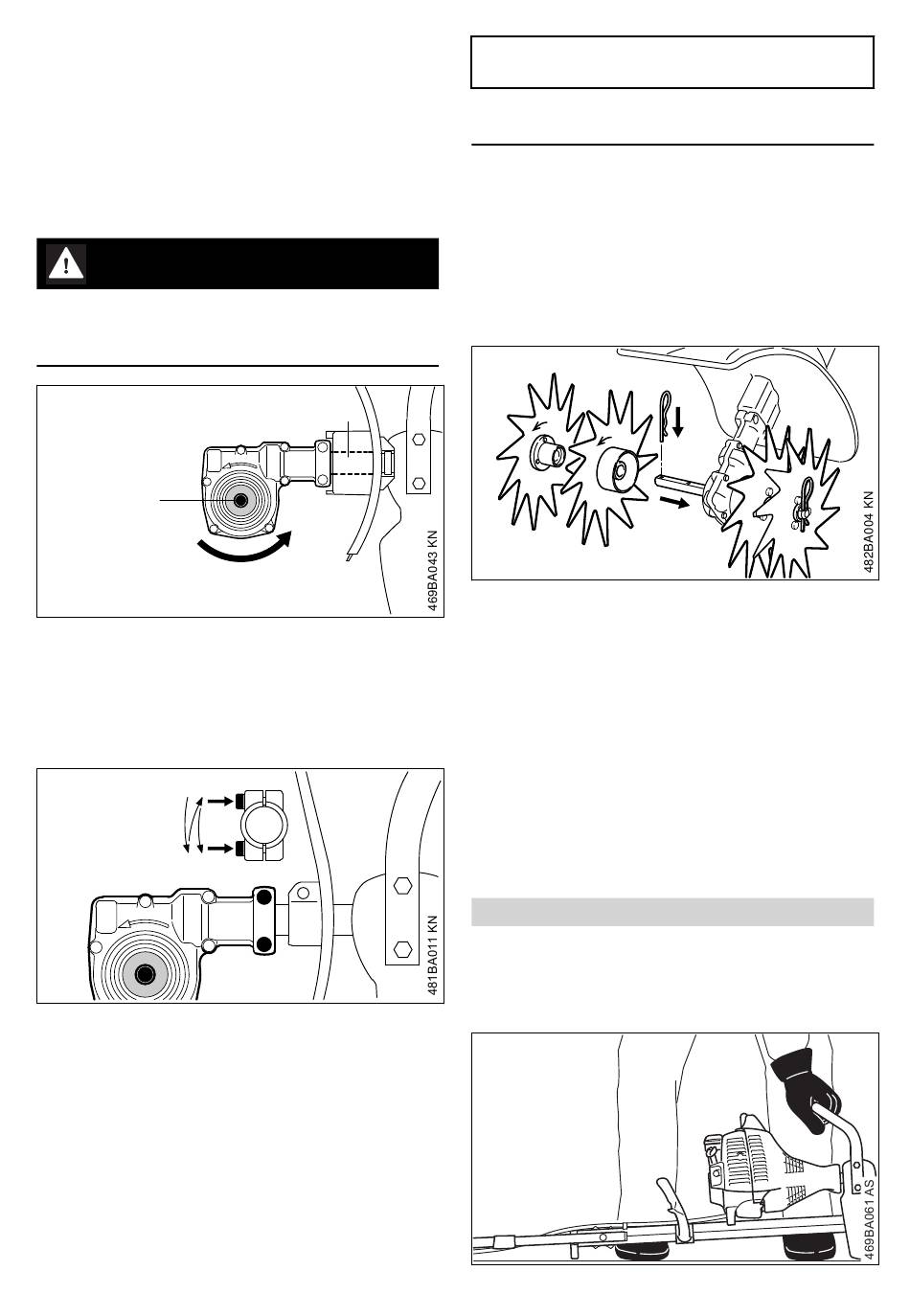

WAARSCHUWING
De juiste stand van de aandrijfkop controleren,
zo nodig instellen – kans op letsel door een ver‐
keerde draairichting van het multigereedschap!
1
De as (1) ligt onder de steel (2).
Draairichting (3) van het multigereedschap.
6.3
Stand van de aandrijfkop indien
nodig instellen
► Klembouten op de aandrijfkop losdraaien
► De aandrijfkop 180° verdraaien
► De aandrijfkop in de correcte stand uitlijnen
► De beide klembouten op de aandrijfkop vol‐
gens onderstaand schema vastdraaien:
– eerste bout slechts handvast draaien
– tweede bout slechts handvast draaien
– eerste bout vastdraaien
– tweede bout vastdraaien
0458-482-9421-A
2
3
LET OP
De aandrijfkop mag niet meer op de steel kun‐
nen worden verdraaid.
6.4
Multigereedschap monteren
► De messen overeenkomstig de montageposi‐
tie op de as sorteren – hierbij erop letten dat:
Het linker- en rechtermes verschillend zijn. De
draairichting op de aandrijfkop en de messen is
met een pijl aangegeven en moet met elkaar cor‐
responderen.
5
4
► Binnenste, rechtermes (4) op de as verdraaien
tot dit hierop kan worden geschoven – hierbij
op de pijl van de draairichting letten
Het binnenste mes heeft een grotere naaf dan
het buitenste mes.
► Buitenste, rechtermes (5) op de as verdraaien
tot dit hierop kan worden geschoven – hierbij
op de pijl van de draairichting letten
► Borgveer (6) in de boring van de as steken en
vastklikken – de borgveer moet plat tegen het
mes liggen
► De messen aan de linkerzijde op dezelfde
wijze monteren
7
Motor starten/afzetten
7.1
Motor starten
Voor het starten gelden in principe de bedie‐
ningsaanwijzingen voor de multimotor!
Nederlands
6
27
