2.

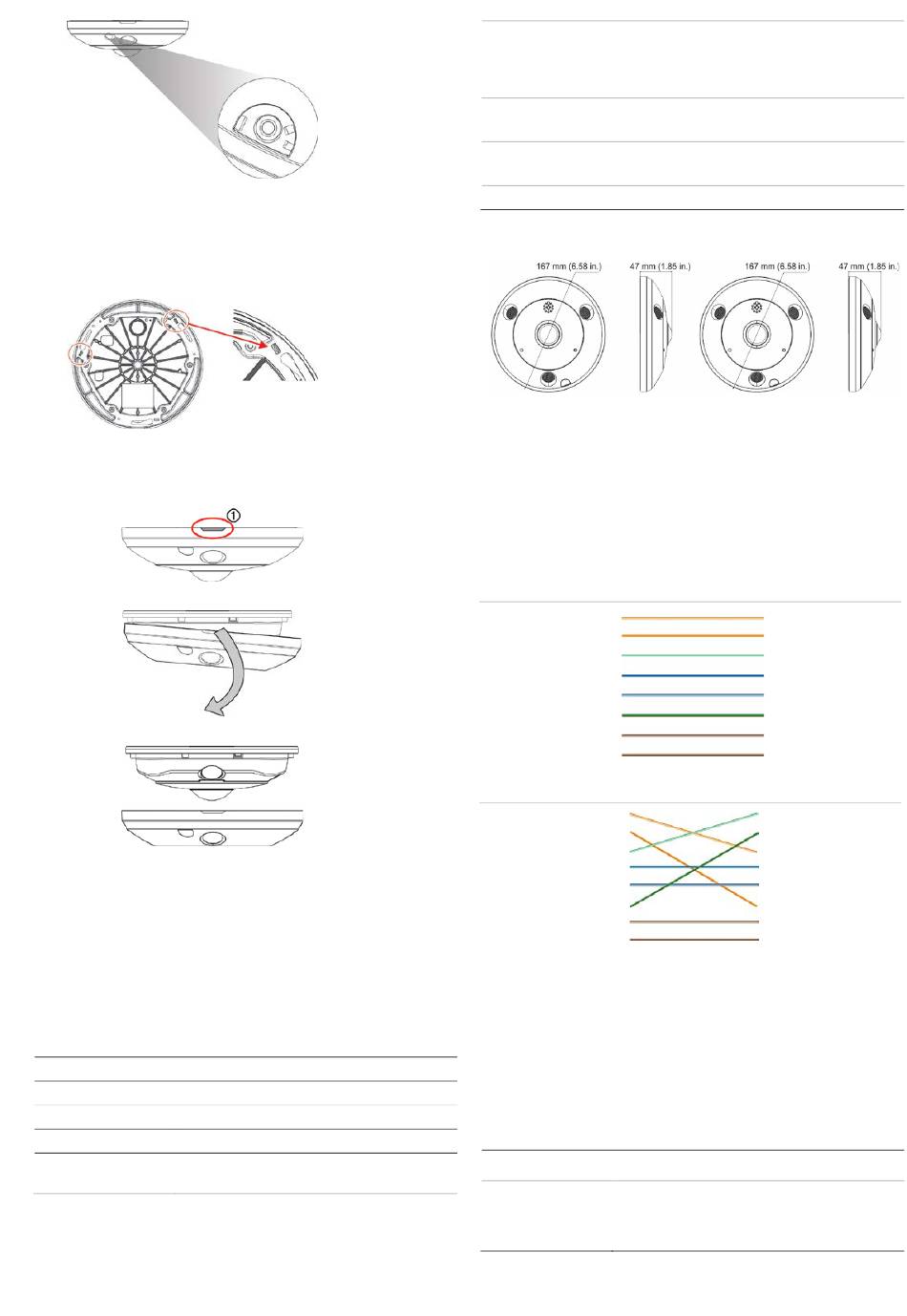

Twee clips op de afdekring vergrendelen deze op de
camerabasis.
Maak met behulp van een platte schroevendraaier de
twee clips aan de onderkant van de camera los om de
behuizing los te maken.
3.
Pak de opening aan de zijkant van de behuizing (1) vast
en trek de behuizing en de basis uit elkaar om de camera
te openen.
A.
B.
C.
Opmerking: Wanneer de TruVision 360°-camera aan de muur
of het plafond is bevestigd, hebt u geen toegang tot de twee
clips. Gebruik in dergelijke situaties een platte
schroevendraaier om de behuizing (zie stap 3 A.1) voorzichtig
los te wrikken van de camerabasis.
Specificaties
Elektriciteit
Voltage-ingang
12 VDC ± 10%, PoE + (802,3-at)
Stroomverbruik
Max. 15 W
Overig
Connectoren
Losse aansluiting voor DC-stekker, losse
aansluiting voor RJ45
P/N 1073656-NL • REV E • ISS 03JUN22
Bedrijfstemperatuur
Binnencamera: -40°C tot +60°C. Vochtigheid
95% of minder (niet-condenserend)
Buitencamera: -40°C tot +60°C. Vochtigheid
95% of minder (niet-condenserend)
Afmetingen
Binnencamera: 167,4× 47 mm
Buitencamera: 167,4 × 55 mm
Gewicht
Binnencamera: 710 g
Buitencamera: 750 g
Milieuclassificatie
IP67 en IK10 (alleen voor de buitenversie)
Afmetingen binnencamera:
Pindefinities
In een standaard UTP/STP-kabel bevinden zich acht draden.
Elke draad heeft een kleurcodering. Het onderstaande
overzicht toont de pintoewijzingen en kleuren van de gekruiste
en rechte kabelverbindingen:
Afbeelding 3: Rechte verbindingskabel
1
Wit/Oranje
2
Oranje
3
Wit/Groen
4
Blauw
5
Wit/Blauw
6
Groen
7
Wit/Bruin
8
Bruin
Afbeelding 4: Gekruiste kabel
1
Wit/Oranje
2
Oranje
3
Wit/Groen
4
Blauw
5
Wit/Blauw
6
Groen
7
Wit/Bruin
8
Bruin
Controleer voordat u de kabels in uw netwerk gaat gebruiken
of de aangesloten kabels dezelfde pintoewijzing en kleur
hebben als hierboven vermeld.
Juridische informatie en
informatie over regelgeving
© DDMONYY Carrier. Alle rechten voorbehouden. Specificaties
Copyright
kunnen zonder voorafgaande kennisgeving worden gewijzigd.
Namen en logo's van [TruVision] zijn een productmerk van Aritech,
Handelsmerken en
een onderdeel van Carrier. Andere in dit document gebruikte
patenten
handelsnamen kunnen handelsmerken of gedeponeerde
handelsmerken zijn van de fabrikanten of leveranciers van de
betreffende producten.
Afmetingen buitencamera:
Wit/Oranje
Oranje
Wit/Groen
Blauw
Wit/Blauw
Groen
Wit/Bruin
Bruin
Wit/Oranje
Oranje
Wit/Groen
Blauw
Wit/Blauw
Groen
Wit/Bruin
Bruin
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
5 / 6
