INSTALLATIE
3
3.4.2 Het monteren van de meter

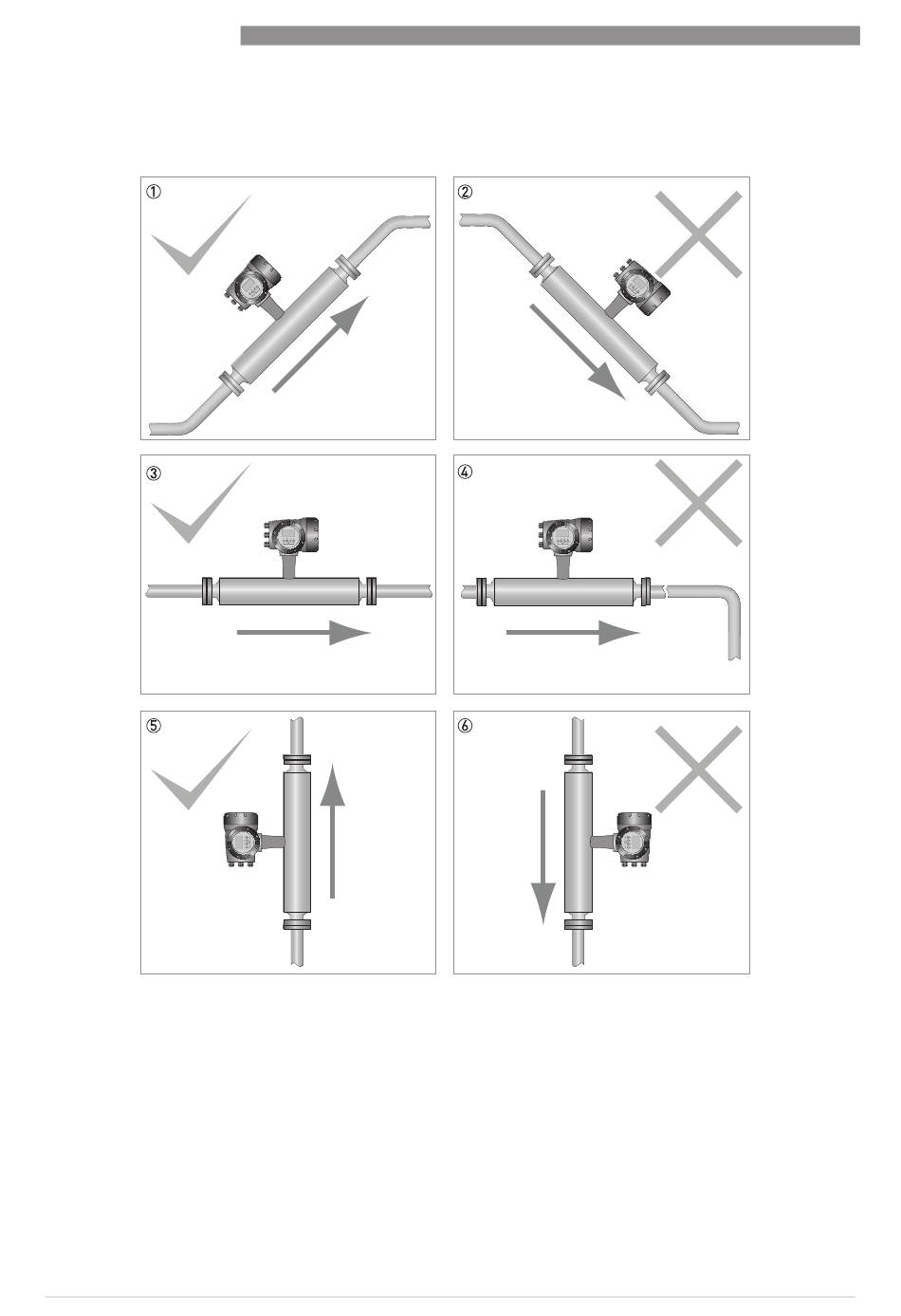

Montageposities
1 Het is mogelijk de meter onder een hoek te monteren, maar aanbevolen wordt om de stroming opwaarts te laten ver-
lopen.
2 Voorkom dat de meter wordt gemonteerd met een neerwaarts gerichte stroming, dit kan een heveleffect oproepen.
Wanneer het onvermijdelijk is, dat de meter met een neerwaarts gerichte stroming wordt gemonteerd, moet stroom-
afwaarts van de meter een meetschijf of regelklep worden gemonteerd, om een tegendruk in stand te houden.
3 Horizontale montage met stroming van links naar rechts.
4 Voorkom montage van de meter met lange stukken verticaal lopende leiding na de meter, dit kan cavitatie veroorza-
ken. Wanneer een verticaal stuk leiding na de meter onvermijdelijk is, moet stroomafwaarts van de meter een meet-
schijf of regelklep worden gemonteerd, om de tegendruk in stand te houden.
5 Het is mogelijk de meter verticaal te monteren, maar aanbevolen wordt om de stroming opwaarts te laten verlopen.
6 Voorkom een verticale montage van de meter met een neerwaarts stroming. Dit kan een heveleffect oproepen. Wan-
neer een dergelijke montage niet kan worden vermeden, moet stroomafwaarts van de meter een meterschijf of een
regelklep worden gemonteerd, om de tegendruk in stand te houden.
18
www.krohne.com
OPTIMASS 1400
029/2016 - 4005417301- MA OPTIMASS 1400 R01 nl
