Camera aan kantelbeugel monteren
De IPFETILMOUNT-accessoire (kantelbeugel) kan voor deze camera worden
gebruikt. Zie
https://illustracameras.com/accessories/
1. Gebruik de haakse Torx-sleutel om de twee schroeven op het deksel
van de camera los te draaien (afbeelding 2) en verwijder het deksel uit
de basis van de camera.
2. Steek de stroomkabel door het kabelgat in de kantelbeugel, houd de
basis van de camera tegen de kantelbeugel en sluit de 12 VDC-kabel
aan op een 12 VDC-klem of sluit de RJ45-connector aan op een
netwerkapparaat dat compatibel is met PoE en dat stroom levert via de
Ethernetkabel.
3. Lijn de twee gaten in de basis van de camera uit met de twee gaten in
de kantelbeugel, steek de twee standaard M3-schroeven in de twee
gaten en bevestig de basis van de camera stevig aan de kantelbeugel.
4. Verwijder het droogmiddelzakje uit het afgesloten zakje en verwijder de
beschermlaag van het droogmiddelzakje.
5. Plaats het droogmiddelzakje in de camera. Zie de locatie in afbeelding
3.
6. Houd het deksel van de camera tegen de basis van de camera en lijn
de twee borgschroeven op het deksel van de camera uit met de twee
draadgaten in de basis van de camera.
7. Gebruik de haakse Torx-sleutel om de twee schroeven van het deksel
van de camera (afbeelding 2) aan de basis van de camera te
bevestigen.
Camera aan wandbeugel of hangende kap monteren
De accessoires ADCiM6WALLWK (wandbeugel) en ADCi6DPCAPOW
(hangende kap) kunnen met de camera gebruikt worden. Zie
https://illustracameras.com/accessories/
voor nadere informatie.
1. Houd de adapterplaat tegen de accessoire en lijn de vier gaten in de
adapterplaat uit met de vier gaten in de accessoire.
2. Steek vier 'M4*8H'-schroeven in de vier gaten en zet de adapterplaat
stevig vast aan de accessoire.
3. Gebruik de haakse Torx-sleutel om de twee schroeven op het deksel
van de camera los te draaien (afbeelding 2) en verwijder het deksel uit
de basis van de camera.
4. Steek de stroomkabel door het kabelgat in de adapterplaat, houd de
basis van de camera tegen de adapterplaat en sluit de 12 VDC-kabel
aan op een 12 VDC-klem of sluit de RJ45-connector aan op een
netwerkapparaat dat compatibel is met PoE en dat stroom levert via
de Ethernetkabel.
5. Lijn de twee gaten in de basis van de camera uit met de twee gaten in
de adapterplaat, steek de twee standaard M3-schroeven in de twee
gaten en bevestig de basis van de camera stevig aan de adapterplaat.
6. Verwijder het droogmiddelzakje uit het afgesloten zakje en verwijder
de beschermlaag van het droogmiddelzakje.
7. Plaats het droogmiddelzakje in de camera. Zie de locatie in afbeelding
3.
8. Houd het deksel van de camera tegen de basis van de camera en lijn
de twee borgschroeven op het deksel van de camera uit met de twee
draadgaten in de basis van de camera.
9. Gebruik de haakse Torx-sleutel om de twee schroeven van het deksel
van de camera (afbeelding 2) aan de basis van de camera te
bevestigen.

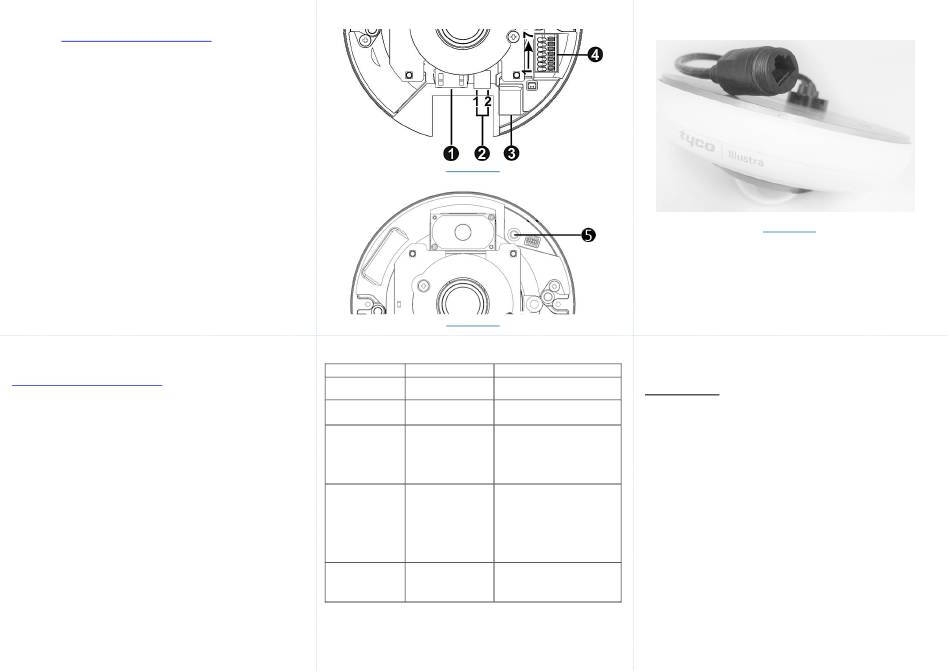

Afbeeldingen 4 en 5: Cameraknop/-aansluitingen
Beveilig
voor nadere informatie.
ing
Tabel 1: Beschrijvingen cameraknop / -aansluiting
Cameraonderdeel
1
2
3
4
5
Kabel via kabelafdichting insteken
Wanneer geen kabelgoot wordt gebruikt, hoeven de kabels die door de
kabelafdichting worden ingevoerd, niet te worden afgedicht. Dit is om de
camera te beschermen en de prestaties van de camera te behouden.
Opmerking: De kabelafdichting bevindt zich aan de onderkant van de
behuizing van de camera.
Afbeelding 4
Afbeelding 5
Beschrijving
Opmerkingen
RJ-45 (PoE-
Netwerkverbinding
aansluiting)
Voeding (12 VDC-
Stroomaansluiting
stroomaansluiting)
Steek de microSD-kaart in de
kaartsleuf om video's en
momentopnames op te slaan.
microSD-kaartsleuf
Verwijder de microSD-kaart
niet wanneer de camera
aanstaat.
1 – Alarmuitgang +
2 – Alarmuitgang –
Alarm en Audio I/O
3 – Alarmingang +
(sluit GEEN externe
4 – Alarmingang –
voeding op de
5 – Aarde
alarm I/O-connector
6 – Audio-uitgang
van de camera
aan).
(Lijnuitgang)
7 – Audio-ingang (Lijningang)
Druk de knop ten minste 20
seconden met geschikt
Resetknop
gereedschap in om het
systeem te herstellen.
Kabel via kabelafdichting insteken (vervolg)
1.
Lokaliseer de rubber kabelafdichting (afbeelding 6) aan de onderkant
van de behuizing van de camera.
Afbeelding 6
Opmerking: Er zitten drie buizen op de kabelafdichting, twee gesloten
en één open.
Steek het stroomsnoer door de 'open' buis op de kabelafdichting.
2.
Opmerking: Snijd de bovenkant van de twee andere buizen en steek
een kabel in een of beide buizen, als extra kabels vereist zijn.
Opmerking: Zorg ervoor dat er geen openingen tussen de kabels en de
buizen zitten.
Kabel via kabelafdichting insteken (vervolg)
3.
Gebruik de meegeleverde zelfvulcaniserende tape en wikkel deze om het
punt waar de kabel de buis ingaat.
Waarschuwingen
Dit product is bedoeld voor professionele installatie; volg de plaatselijke
bedradingsvoorschriften.
Deze camera moet door gekwalificeerd personeel en conform alle
plaatselijke wetten worden geïnstalleerd.
Vervang de batterijen van de camera niet. Als de batterij wordt vervangen
door een verkeerd type bestaat het risico op ontploffing.
Neem voor gebruik van een externe voeding contact op met de fabrikant
van de camera, om te bevestigen dat de voeding voldoet aan de LPS-eisen
en dezelfde stroomspecificaties heeft als de camera.
Gebruik een 12 VDC-stroomadapter en steek deze in de camera en het
stopcontact. Gebruikers kunnen eventueel een Ethernetkabel gebruiken en
aansluiten op de RJ-45-connector van de camera en een
voedingsschakelaar (PSE).
Dit product is bedoeld om te worden gevoed door een gecertificeerde
stroomadapter of DC-voeding gemarkeerd met "LPS" (of "Beperkte
voeding"), met een nominaal vermogen van 12 VDC, min. 0,93 A of 48
VDC, min. 0,27 A (voor PoE), Tma = minimaal 55 graden C. Neem voor
verdere assistentie of nadere informatie contact op met Dynacolor Inc.
© 2020 Johnson Controls. Alle rechten voorbehouden. JOHNSON CONTROLS,
TYCO en ILLUSTRA zijn handelsmerken en/of geregistreerde handelsmerken.
Gebruik zonder toestemming is streng verboden.
