1.5 Aansluiten
1.6 Bedieningsoppervlak
De FRED wordt met de bijgeleverde LocoNet spiraalkabel aan de
LocoNet bus van de Intellibox aangesloten. Het is daarbij om het
even of u de bus „LocoNet B" of „LocoNet T" kiest.
De LocoNet-stekkers zijn gecodeerd en kunnen daarom niet ver-
keerd in de bussen worden gestoken.

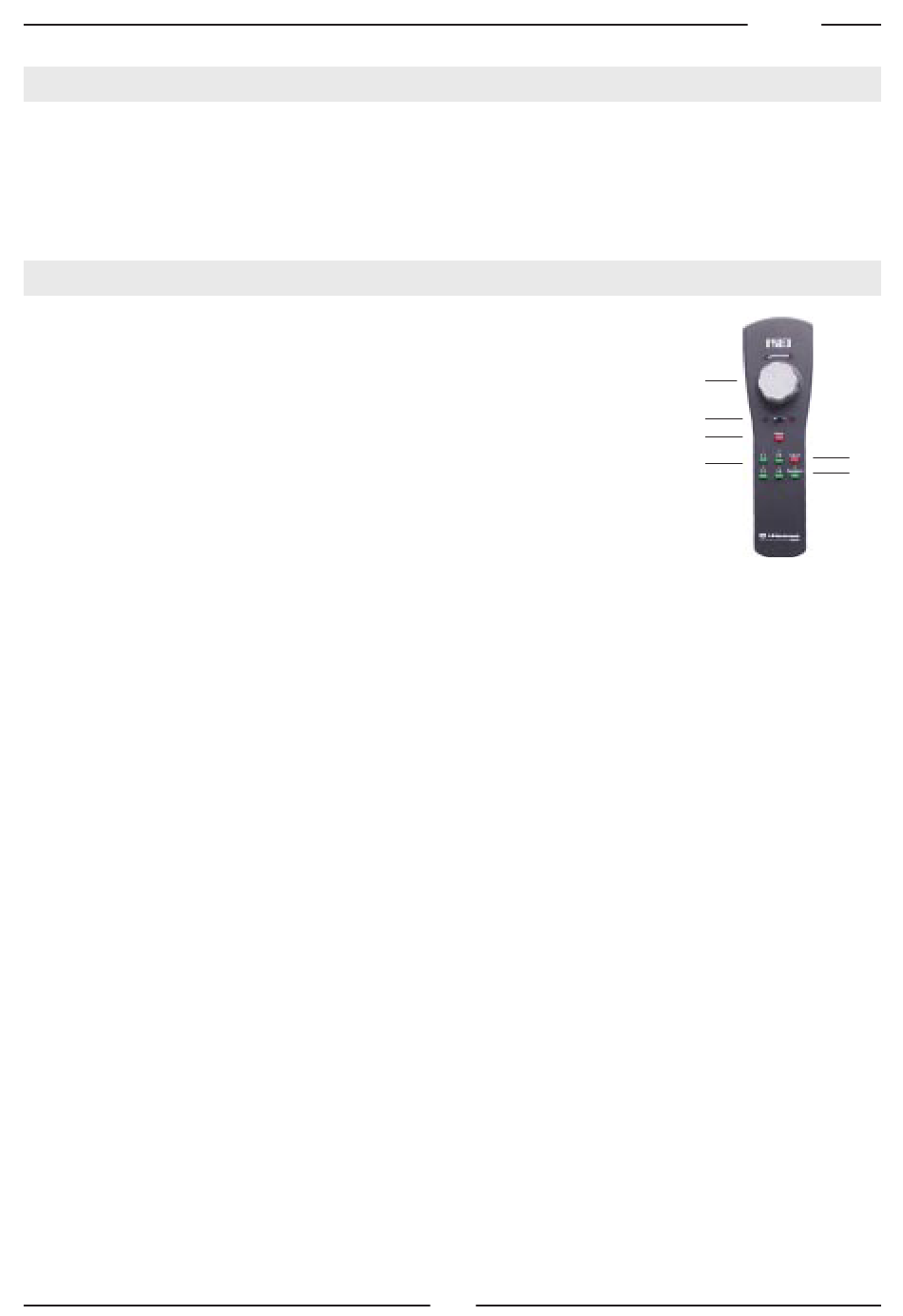

Benaming van de verschillende elementen
ë Rijregelaar met controleleds
ì Rijrichtingsomschakelaar
met controleleds
í Noodstop-toets
î Speciale functie toetsen
ï Lichtfunctie
ð Lockeuze toets
Rijregelaar
Voor de snelheidsregeling heeft de FRED een draaiknop met
eindaanslag. Deze geeft de absolute snelheidsinformatie aan de
aangesloten digitale centrale door. Dat wil zeggen, dat de rijsnelheid
bij de linker eindaanslag gelijk is aan „NUL" en bij de rechter
aanslag gelijk is aan de maximaal ingestelde snelheid.
Rijrichtingsomschakelaar
De kiepschakelaar voor het omschakelen van de rijrichting geeft
op ieder moment informatie over de ingestelde rijrichting. Is de
schakelaar naar rechts gesteld dan rijdt de loc vooruit, staat hij in
de linker positie dan rijdt de loc achterruit. Wordt de kiepschakelaar
bediend tijdens het rijden van de loc, dan wordt een noodstop
uitgevoerd.
Controle leds
Bij het overschakelen van de ene naar de andere loc komen snel-
heid en rijrichting van deze loc niet altijd overeen met de stand van
de rijregelaar en de rijrichtingsomschakelaar van de FRED
De driehoekige controleleds helpen na het omschakelen naar een
andere loc de overeenkomstige bedieningselementen in de juiste
stand van de nieuwe loc in te stellen.
De controle leds boven de snelheidsregelaar tonen hier altijd, in
welke richting de rijregelaar gedraaid moet worden indien de stand
van de rijregelaar niet overeenkomt met de snelheid van de loc op
dat moment.
Zolang één van de controle leds boven de rijregelaar oplicht, dus
de actuele locsnelheid niet overeenkomt met de stand van de
5
FRED
ë
ì
í
ð
î
ï
