Montagehandleiding Metaloterm
De montage geschiedt vanaf het toestel richting de
uitmonding.
De onderkant van AT-schoorsteenonderdelen is herkenbaar
aan de rondom aangebrachte vergrendelingslippen. Aan
de onderkant van de metersecties (AT 100) is een pijl
geprint die de rookgasrichting aangeeft.
Afdekbanden (ATAB)
De gekartelde rand van de afdekband moet zich altijd aan
de onderzijde bevinden (Fig. 1).
Tijdens de koppeling de afdekbanden in afgebeelde positie
houden (Fig. 2).
Om de montage te vergemakkelijken de elementen niet
geheel loodrecht op elkaar zetten tijdens het koppelen,
doch iets schuin in elkaar zetten en daarna recht trekken
(Fig. 2). Zorg ervoor dat de lasnaden van de elementen
boven elkaar komen.
Nadat de klikverbinding volledig tot stand is gebracht de
afdekband losschroeven en zover naar boven schuiven
dat de klikverbinding in het midden van de afdekband zit
(Fig. 3). De sluiting sluiten of de schroeven op de
afdekband aandraaien.
AT
®

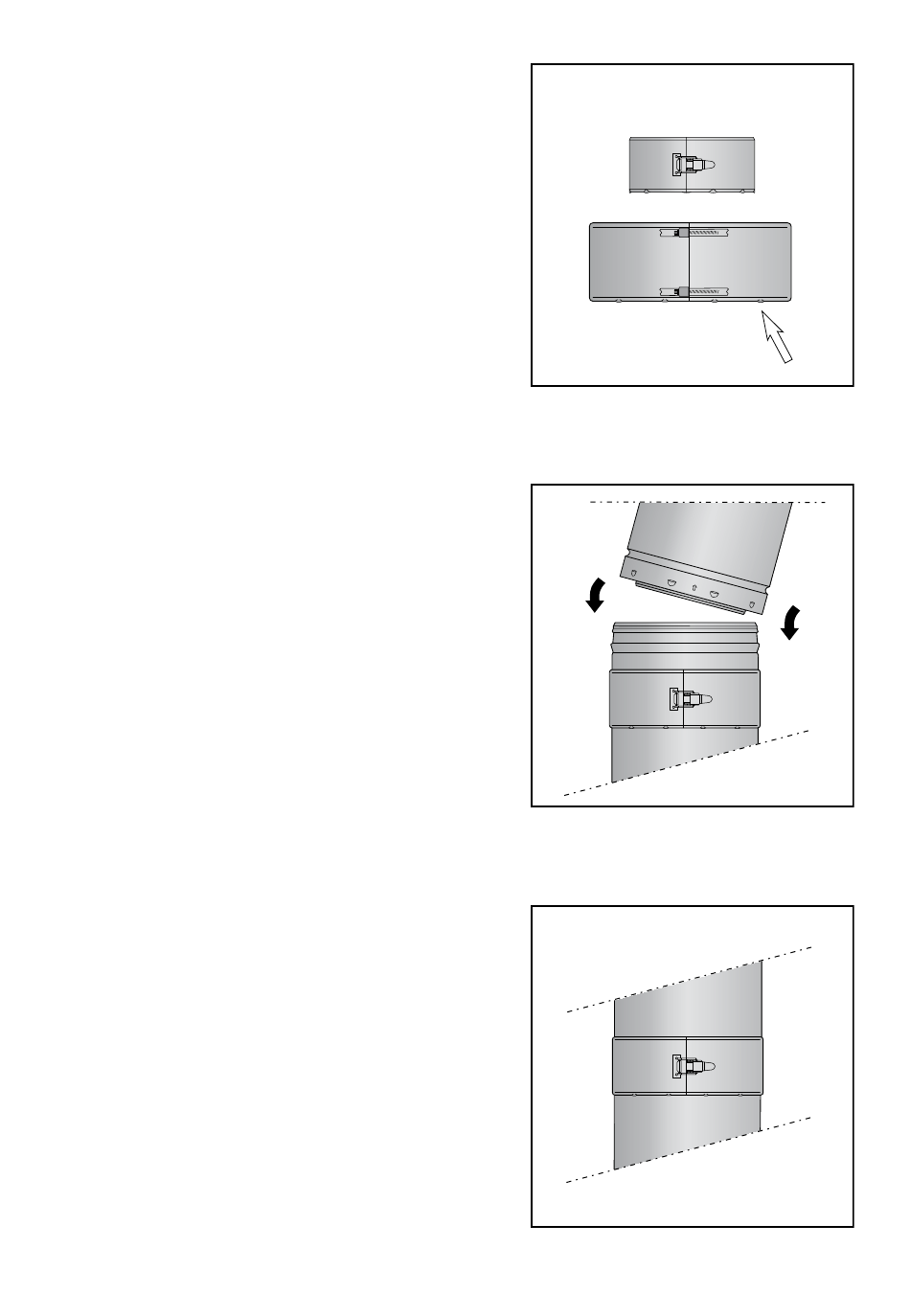

Fig. 1 Bottom / Unten / Inférieure / Onder / Undersida
Fig. 2
Fig. 3
