VACUMEREN
Sluit nu de vacuümpomp aan op een van de schräderventielen van de buitenunit en vacumeer zo de
koelleidingen en binnenunit tot een druk van 270 Pa absoluut (2mm kwikdruk). Dit vacuüm moet gedu-
rende 1 uur gehandhaafd blijven.
Afhankelijk van de onderstaande tabel moet nu een hoeveelheid koelmiddel R407C worden bijgevuld.
____________________________________________________________
Type binnenunit
Type buitenunit
____________________________________________________________
Leidinglengte 5 mtr
- bijvulling
gram
- totaalvulling gram
____________________________________________________________
Leidinglengte 10 mtr
- bijvulling
gram
- totaalvulling gram
____________________________________________________________
Leidinglengte 15 mtr
- bijvulling
gram
- totaalvulling gram
____________________________________________________________
KOUDEMIDDEL VULLING
Nadat bovenstaande koelmiddel bijvulling is uitgevoerd kunnen beide afsluiters op de buitenunit worden
opengedraaid. Het koelsysteem is nu klaar voor bedrijf. Opmerking: De totale vulling geeft aan of een
logboek vereist is bij de installatie. (totale koelmiddel inhoud > of = aan 3 kg).
ELEKTRISCH AANSLUITEN VAN HET SYSTEEM

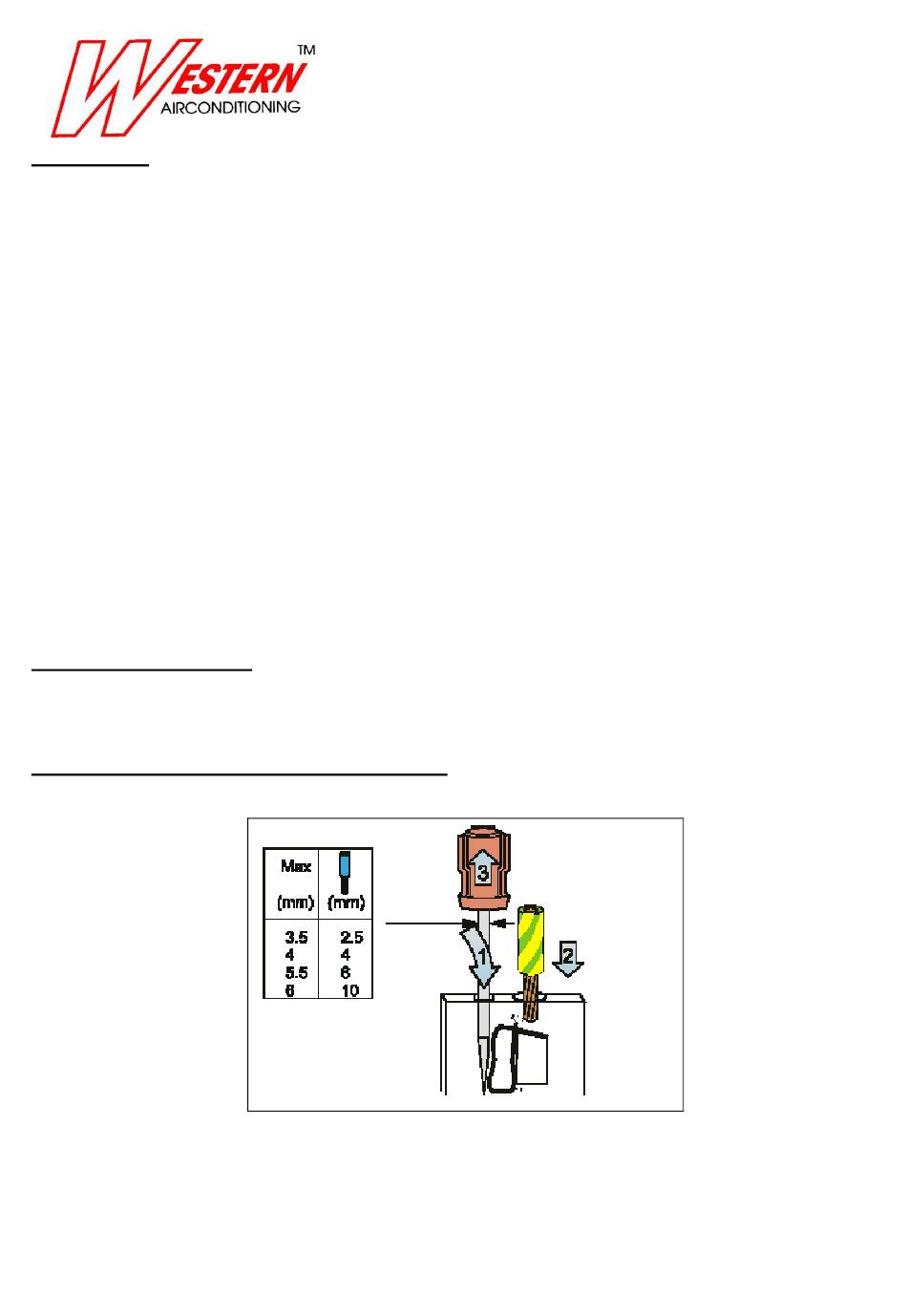

Gebruik van de WAGO klemmenstrook:
Zorg ervoor dat de unit elektrisch goed geaard wordt.
Gebruik een eventuele werkschakelaar niet voor het aan/uit schakelen van de airconditioner.
De voedingskabel moet worden aangesloten op de buitendeel type MCU.
Vanuit elk buitendeel vindt de elektra verbinding plaats naar de binnenunit (indien een leiding set is mee
besteld bij Western zit de benodigde verbindingskabel mee verpakt).
_______________________________________________________________________________________________________________________
Western Airconditioning B.V. Hoevelaken - Tel. 0900 – 22 55 787 (€ 0,50 p/m) E-mail: info@western.nl
WM-L
MCU
60
80
100
30
50
60
110
80
95
1110 1770 2090
220
160
190
1120 1850 2190
375
350
350
1370 2040 2350
www.western.nl
Bladzijde 22
