Gebrauchsanleitung
W-Style Premium - Axial-Lüfter
Einleitung
W-Style Premium (Abb.1) ist ein Axial-Lüfter um den Luftaustauschin kleinen/mittleren
Räumen wie z.B. Badezimmer, Toilette und Küche zu gewährleisten.
Zum direkten Luftausstoß ins Freie oder für kurze, geradlinige Rohre (kleiner als 1,5 m) geeignet.
Zur Installation an Wand, Decke oder Fenster geeignet (Abb.2).
Lesen Sie diese Gebrauchsanweisung vor dem Gebrauch des Produkts aufmerksam durch und
bewahren Sie sie an einem sicheren Ort zum Nachschlagen bereit auf. Das Produkt wurde fachgerecht unter Beachtung aller geltenden
Fachnormen für Elektrogeräte gefertigt und muss von Fachpersonal installiert werden.
Der Hersteller übernimmt für Sach- oder Personenschäden, die auf Nichtbeachtung der Vorschriften in diesem Handbuch zurückzuführen sind,
keine Haftung.
TECHNISCHE MERKMALE
• Material: Hochwertiges ABS RAL Farbe 9010, stoßfest und UV-beständig
• Designer Verkleidung der Vorderseite, zu Reinigungszwecken werkzeugfrei abnehmbar.
• Hinterer Verstärkungsring, damit der Schaft bei der Installation nicht verbiegt
• Aerodynamisches Hochleistungs-Laufrad mit "Winglet" Schaufeln, d.h. mit Flügeln an den Enden für einen leisen Betrieb und zur Optimierung
der Leistung.
• Einphasiger Induktionsmotor mit Überlastschutz
• BB Ausführung: kugelgelagerter Motor für besonders lange Lebensdauer (30.000 h), auch für kaltes Klima geeignet.
• Das Gerät ist mit Doppelisolierung hergestellt: kein Erdschluß
• Für den Dauer- und Wechselbetrieb geeignet
• Schutzart IPX4
• Versorgungsspannung 220-240V~ 50/60Hz
Art.Nr.
Leistung
m
/h max
3
W-Style Premium 100
83
W-Style Premium 120
140
W-Style Premium 150
253
HINWEISE FÜR INSTALLATION, GEBRAUCH UND WARTUNG
• Das Gerät darf ausschließlich zu den in diesem Handbuch genannten Verwendungszwecken gebraucht werden.
• Nach dem Auspacken des Produkts sicherstellen, dass es unversehrt ist; wenden Sie sich im Zweifelsfall an Fachpersonal. Verpackungsbe-
standteile für Kinder und Personen mit Handicap unzugänglich aufbewahren.
• Das Gerät nicht mit nassen bzw. feuchten Händen oder Füßen berühren.
• Das Gerät ist nicht zum Gebrauch durch Personen (auch Kinder) mit körperlicher, sinnlicher oder mentaler Beeinträchtigung oder mit mangeln-
der Erfahrung und Wissensmangel bestimmt, außer es wurde durch die Vermittlung einer für ihre Sicherheit beauftragten Person entsprechend
im Umgang mit dem Gerät geschult.
Kinder müssen stets beaufsichtigt werden, sie dürfen nicht mit dem Gerät spielen.
• Verwenden Sie das Produkt nicht bei vorhandenen brennbaren Stoffen oder Dämpfen wie z.B. Alkohol, Insektiziden, Benzin, usw.
• Bei auftretenden Funktionsstörungen muss das Gerät vom Stromnetz getrennt werden. Wenden Sie sich möglichst bald an einen Fachmann.
Achten Sie bei Instandsetzungsarbeiten auf die Verwendung originaler Ersatzteile.
• Die Stromanlage, an die das Gerät angeschlossen ist, muss den geltenden Gesetzesvorschriften entsprechen.
• Vor dem Anschluss ans Stromnetz bzw. an die Steckdose Folgendes sicherstellen:
- Die Daten auf dem Typenschild (Spannung und Frequenz) stimmen mit den Merkmalen des Stromnetzes überein;
- Die zulässige Höchstleistung der Anlage/Steckdose entspricht der Höchstlast des Geräts Wenden Sie sich andernfalls an Fachpersonal.
• Das Gerät darf nicht zur Aktivierung von Heizstrahlern, Öfen, usw. verwendet werden, auch ist die Ableitung in Rauch-Hitzeabzugsleitungen von
Verbrennungsgeräten jeder Art untersagt. Die Luft muss über eine eigene Abzugsleitung nach außen abgeführt werden.
• Betriebstemperatur: von 0°bis zum +50°C.
• Das Gerät dient lediglich als Abzug für saubere Luft, d.h. für Luft ohne Fett, Ruß, chemische oder aggressive Stoffe sowie ohne brennbare oder
explosive Gemische.
Statischer Druck
Leistungsaufnahme
Pa max
W max
27
8
40
14
51
24
Schalldruck
dB(A) @3m
26
34
42

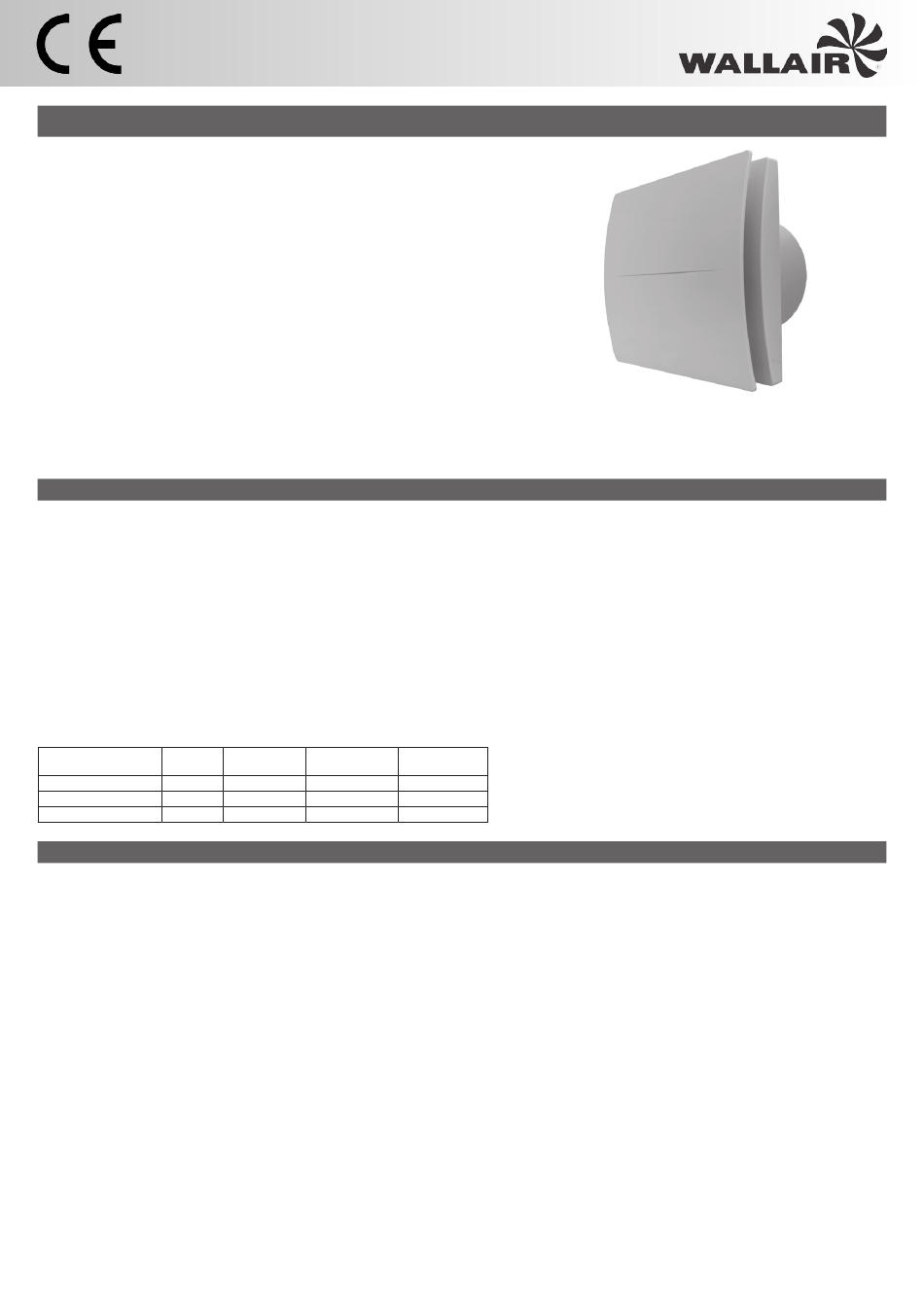

Fig. 1
