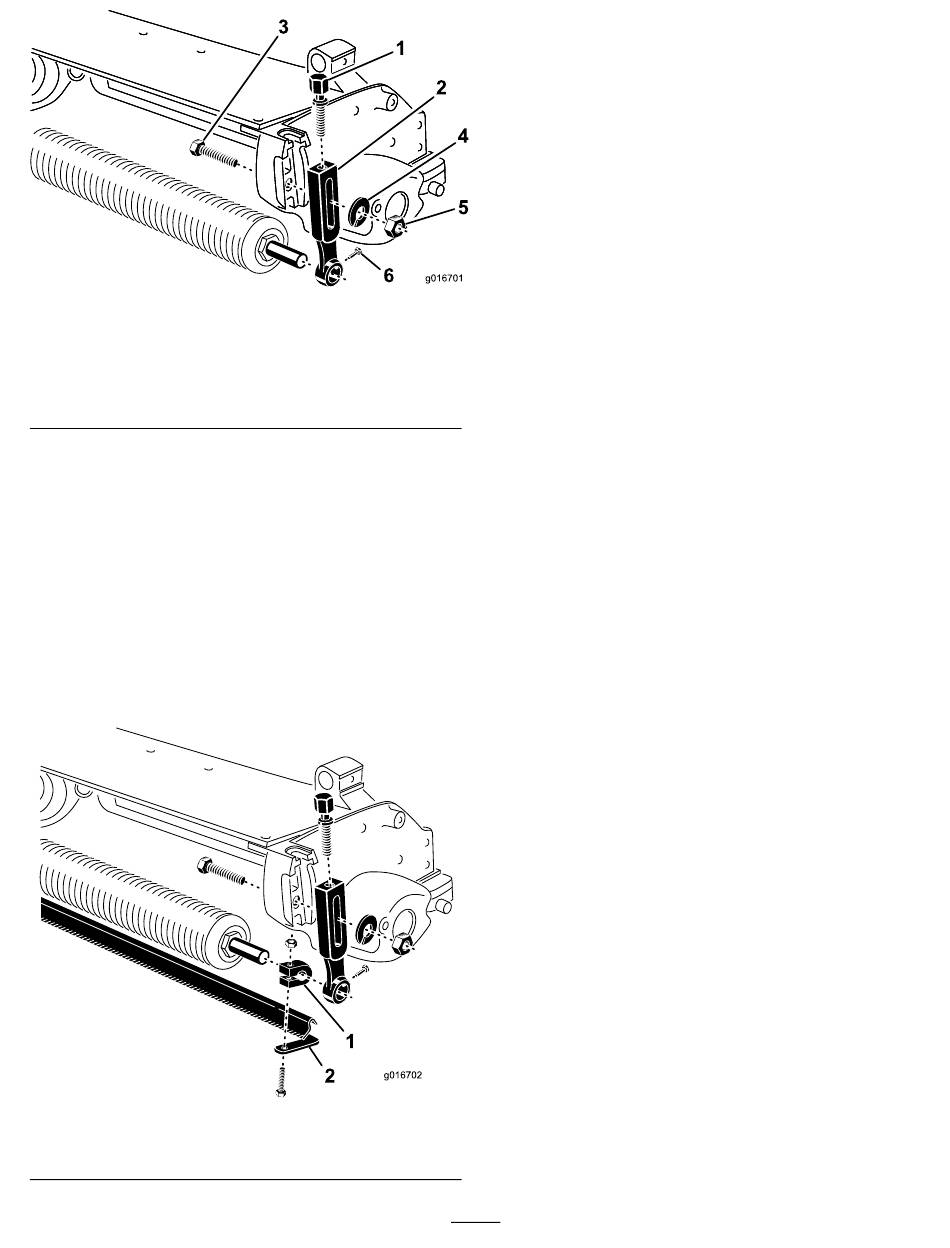

Figuur 1
1. Stelschroef
2. Maaihoogtearm
3. Ploegbout
5.
Breng op elke klem een inbusbout en een moer
aan
(Figuur
2). Niet te vast aandraaien.
6.
Breng een asklem aan op elk uiteinde van de
rolas
(Figuur
2).
7.
Monteer de rol losjes op het maaidek met de
maaihoogtearm en het eerder verwijderde
bevestigingsmateriaal.
8.
Stel af op de gewenste maaihoogte en draai
het montagebevestigingsmateriaal van de
maaihoogtearmen vast.
9.
Plaats de borstel tussen de voorrol en het
maaidek zoals op
Figuur 2
1. Klem
4. Ring
5. Moer
6. Montageschroef voor de
rol
Figuur
2.
2. Schraper
10.
Centreer de borstel op de rol.
11.
Beweeg de schraper in of uit tot de gewenste
speling van de rol is bereikt. De schraper mag
geen contact maken met de rol. Zorg ervoor dat
de schraper evenwijdig loopt met de rol.
12.
Draai de inbusbouten en moeren vast waarmee
de klemmen aan de rolas zijn bevestigd. Draai
vast tot 11 N·m.
13.
Centreer de rol en de borstel tussen de
maaihoogtearmen.
14.
Draai de borstel naar beneden tot het gewenste
contact met het gazon is bereikt.
g016701
15.
Draai de montageschroeven van de rol vast.
g016702
