150B4CG/150B4CB/150B4CS Productinformatie
* Deze informatie kan zonder voorafgaande kennisgeving veranderen.

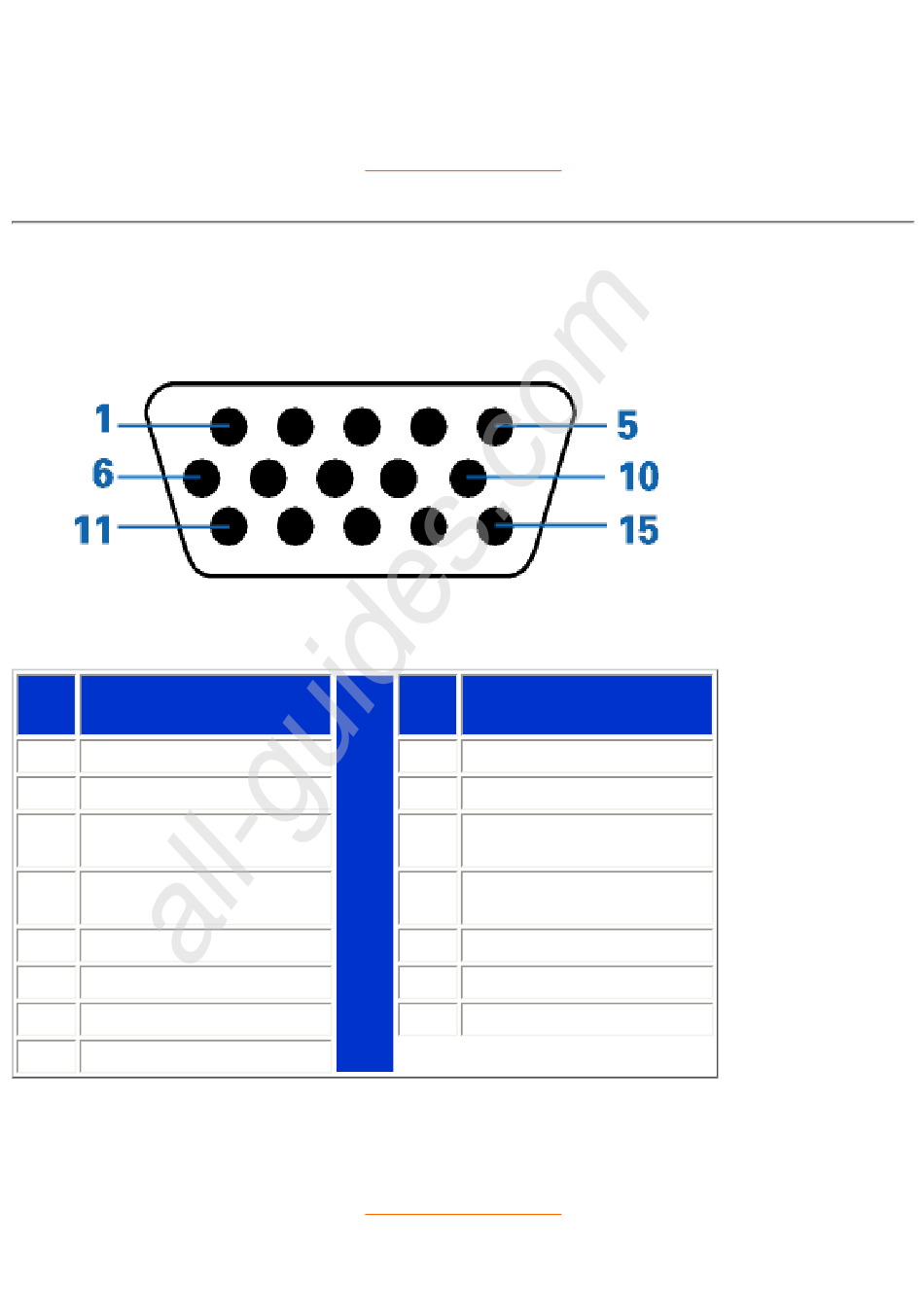

Signaalpentoewijzing
De 15-pins D-subconnector (male) van de signaalkabel:
Pin
Assignment
No.
Rood - video-ingang
1
Groen - video-ingang
2
Blauw - video-ingang
3
Identieke uitgang -
4
verbonden met pin 10
Kabeldetectie
5
Rood - video-massa
6
Groen - video-massa
7
Blauw - video-massa
8
file:///D|/B/dutch/150b4cgbs/PRODUCT/product.htm (6 of 8) [6/11/03 11:10:49 AM]
All manuals and user guides at all-guides.com
TERUG NAAR BOVEN
Pin
Assignment
No.
9
DDC +5V
Logische massa
10
Identieke uitgang -
11
verbonden met pin 10
12
Seriële data-ingang (SDA)
H. Sync / H+V
13
V. Sync
14
Datakloklijn (SCL)
15
