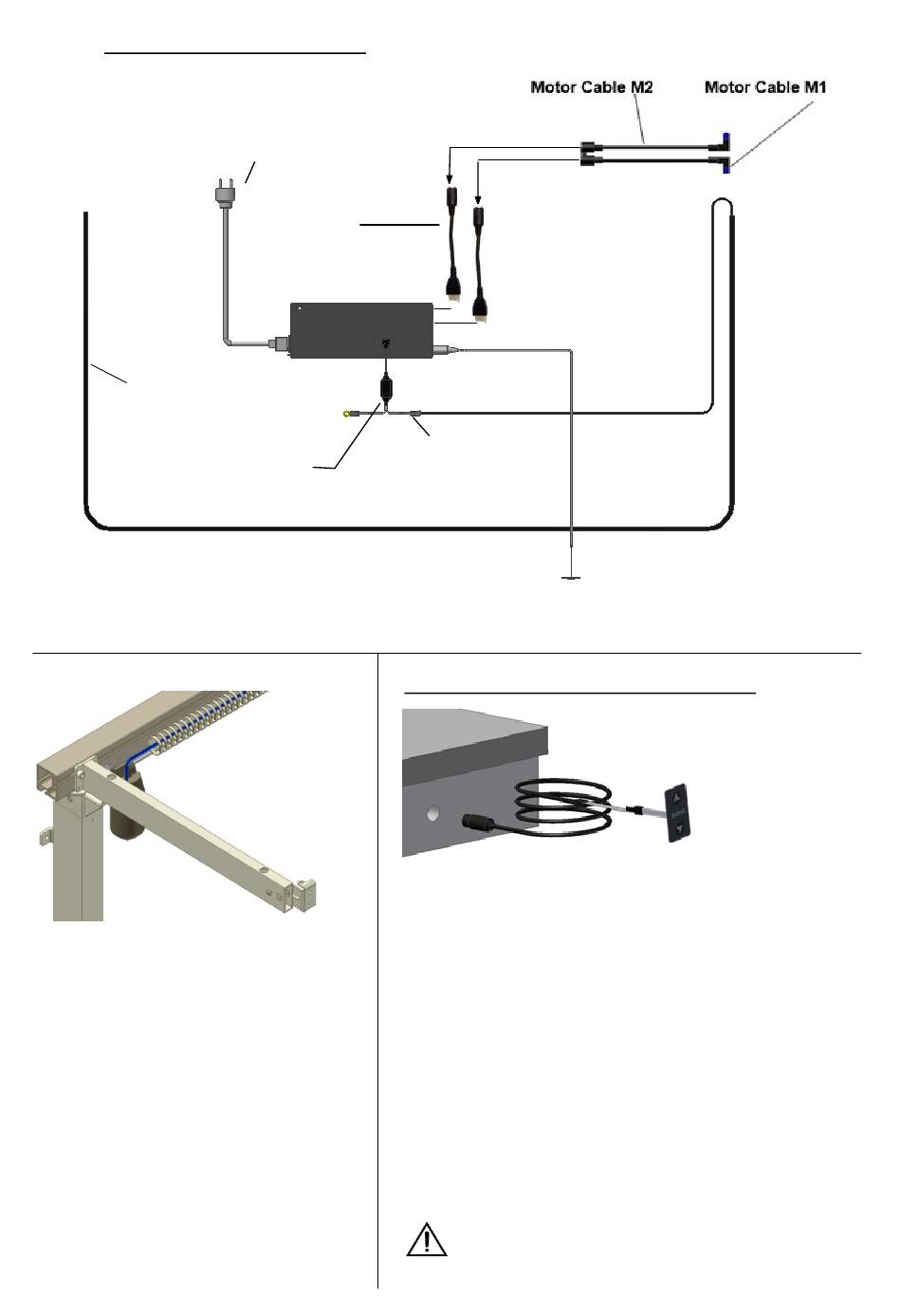

Aansluitingen op besturingskast
Stroomkabel
Veiligheidsstrip
(optie)
Splitkabel voor
veiligheidsstrip
7.8.2 Monteer alle kabelverbindingen zoals afgebeeld. Merk op dat de
veiligheidsstrip in S2 is gemonteerd. Zie de opstartprocedure op pagina 20
voor de aansluitvolgorde.
7.8.3 Plaats de losse kabels in de
kabeldragers en plaats de
dragers in de groeven van het
aluminium profiel.
.
TF 200.0066_nl / Rev 05
Adapter
kabel
S2
Kabel voor
besturing
7.9
De bedieningseenheid monteren
7.9.1 De bedieningsschakelaar voor de hoogteverstelling moet
worden gemonteerd in de houten voorlat Hij bestaat uit
een bedieningsschakelaar met een 1,5 m lange kabel
voorzien van een DIN-stekker voor de
bedieningsschakelaar.
Kies de gewenste positie in de voorlat en boor een gat
met een diameter van 18 mm de lat.
Duw de kabel vanaf de voorkant door de opening in de
voorlat.
De bedieningsschakelaar heeft dubbelzijdig zelfklevende
tape op de achterkant. Verwijder het beschermpapier en
plaats de bedieningsschakelaar op de houten voorlat.
Plaats de DIN-stekker van de kabel op de
bedieningsschakelaar.
Bevestig de kabel na het plaatsen van de contactdoos
onder het werkblad met de kabeldrager, zodat hij niet
doorhangt.
Ontlast de kabel aan de binnenkant van de houten
voorlat in de onmiddellijke nabijheid van de
bedieningsschakelaar.
Pagina15
