3.2 Stap voor stap aansluiten
Gebruik voor het aansluiten van de omvormers onderling en van de omvormer naar
de WiFi-kit ethernetkabel met aan beide uiteinden een RJ-45 connector. De
ader volgorde moet voldoen aan bovenstaande afbeelding.
3.2.1. Enkelvoudige omvormer aansluiting
1. Maak de omvormer spanningsloos, DC schakelaar uit en 230V uit;
2. Maak de WiFi-kit spanningsloos;
3. Verwijder het afsluitplaatje (4 schroeven) van de omvormer en plaats de RJ-45
kabel in één van beide poorten op de omvormer;
4. Plaats het andere uiteinde van de kabel in de RJ-45 poort van de WiFi-kit;
5. Sluit de voedingsadapter van de WiFi-kit aan;
6. Start de omvormer opnieuw op, DC-schakelaar aan dan 230V aansluiten.

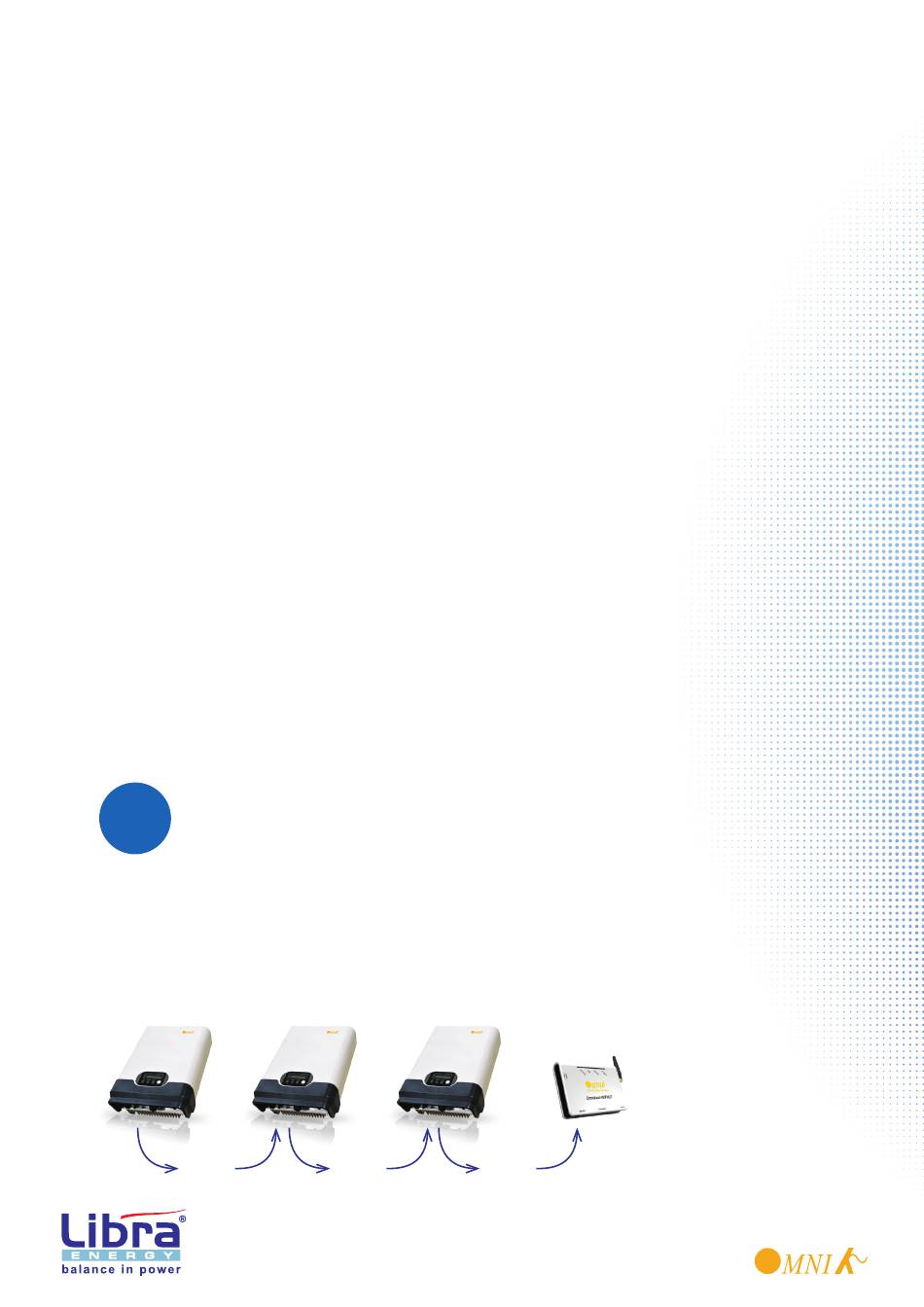

3.2.2 Cascadeschakeling van meerdere omvormers
1. Maak de omvormer spanningsloos, DC schakelaar uit en 230V uit;
2. Maak de WiFi-kit spanningsloos;
3. Verwijder het afsluitplaatje (4 schroeven) van de omvormer en plaats de RJ-45
kabel in één van beide poorten op de omvormer;
4. Plaats het andere uiteinde van de kabel in één van de poorten van de volgende
omvormer;
5. Plaats een kabel van de vrije poort van de laatste omvormer naar de WiFi-kit;
6. Plaats het andere uiteinde van de kabel in de RJ-45 poort van de WiFi-kit;
7. Sluit de voedingsadapter van de WiFi-kit aan;
8. Start de omvormer opnieuw op, DC-schakelaar aan dan 230V aansluiten.
!
ATTENTIE
Zowel de omvormer als de WiFi-kit moeten spanningsloos zijn voordat u de
verbindingen aanbrengt. Overtuig u zelf er van dat alle verbindingen gerealiseerd
zijn voordat u de spanning weer aansluit.
RS485/422
RS485/422
RS485/422
5
