Stappen

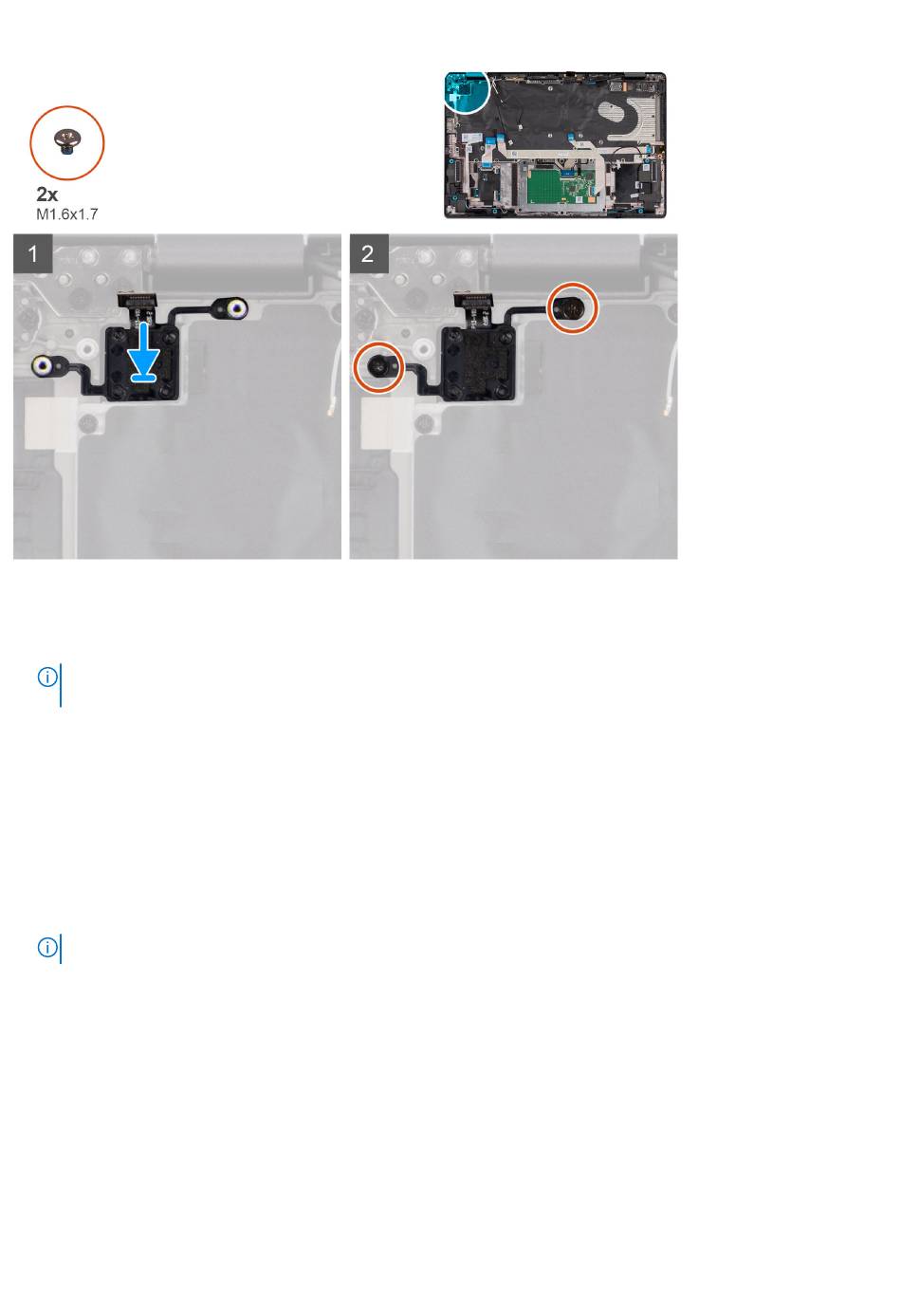

1. Plaats de aan/uit-knop met optionele vingerafdruklezer in het slot op de palmsteun- en toetsenbordeenheid.
2. Bevestig de flexibele printplaten van de vingerafdruklezer aan de connector op het systeem.
OPMERKING:
Deze stap is alleen van toepassing op computers die worden geleverd met een geïnstalleerde aan/uit-knop met
vingerafdruklezer.
3. Lijn het schroefgat op de aan/uit-knop met optionele vingerafdruklezer uit met het schroefgat op de palmsteun- en
toetsenbordeenheid.
4. Plaats de twee schroeven (M1.6x1.7) terug waarmee de aan-/uitknop met optionele vingerafdruklezer aan de polssteun- en
toetsenbordeenheid wordt bevestigd.
Vervolgstappen
1. Installeer de systeemkaart.
2. Plaats de koelplaat.
3. Installeer de
3-cels batterij
4. Installeer de
4G WWAN-kaart
OPMERKING:
Deze stap is alleen van toepassing op computers die worden geleverd met een geïnstalleerde WWAN-kaart.
5. Installeer de
M.2 2230 SSD
6. Installeer de onderplaat.
7. Installeer de microSIM-kaarthouder.
8. Volg de procedure in
Nadat u in de computer hebt
of de
4-cels
batterij, afhankelijk van welke van toepassing is.
of de
5G
WWAN-kaart, afhankelijk van welke van toepassing is.
of
M.2 2280
SSD, welke van toepassing is.
gewerkt.
Onderdelen verwijderen en plaatsen
91
