Figuur 8.2
Figuur 8.3
8.2
Vervangen van de borstelkoker
1) Verwijder schroeven M6x12 en borgringen (No.1 & 2, 3x). Zie figuur 8.1

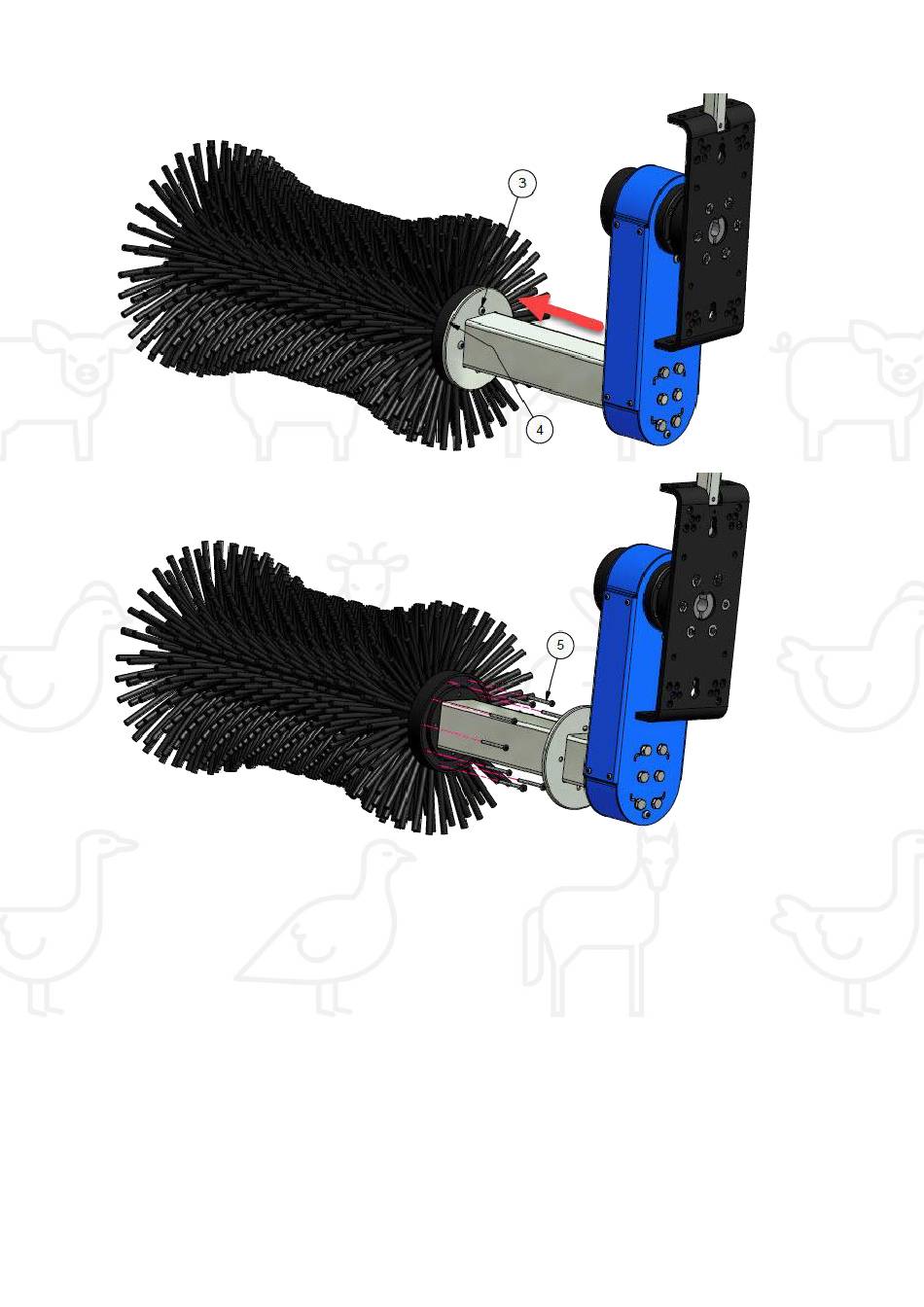

2) Schuif oude borstelkoker naar voren, verwijder inbusbouten M8x12 (No.3, 4x), schuif
beschermring No.4 naar achteren. Zie figuur 8.2
3) Verwijder bolcilinderkopschroeven 5 x 60mm (No.5, 10x), het lager ligt nu los en de
borstelkoker kan van de vierkante koker geschoven worden. Zie figuur 8.3
4) Schuif de nieuwe borstelkoker terug over de vierkante koker en monteer de borstelkoker
in omgekeerde volgorde.
Demontage en verwijderen
9.
De plaatselijk geldende milieuvoorschriften dienen in acht te worden genomen (gescheiden afvoer
van milieubelastende stoffen). Met name geldt dit voor de vet/olie uit de vertragingskast.
Voer demontage uit in omgekeerde volgorde van de montage (zie Hoofdstuk 7).
