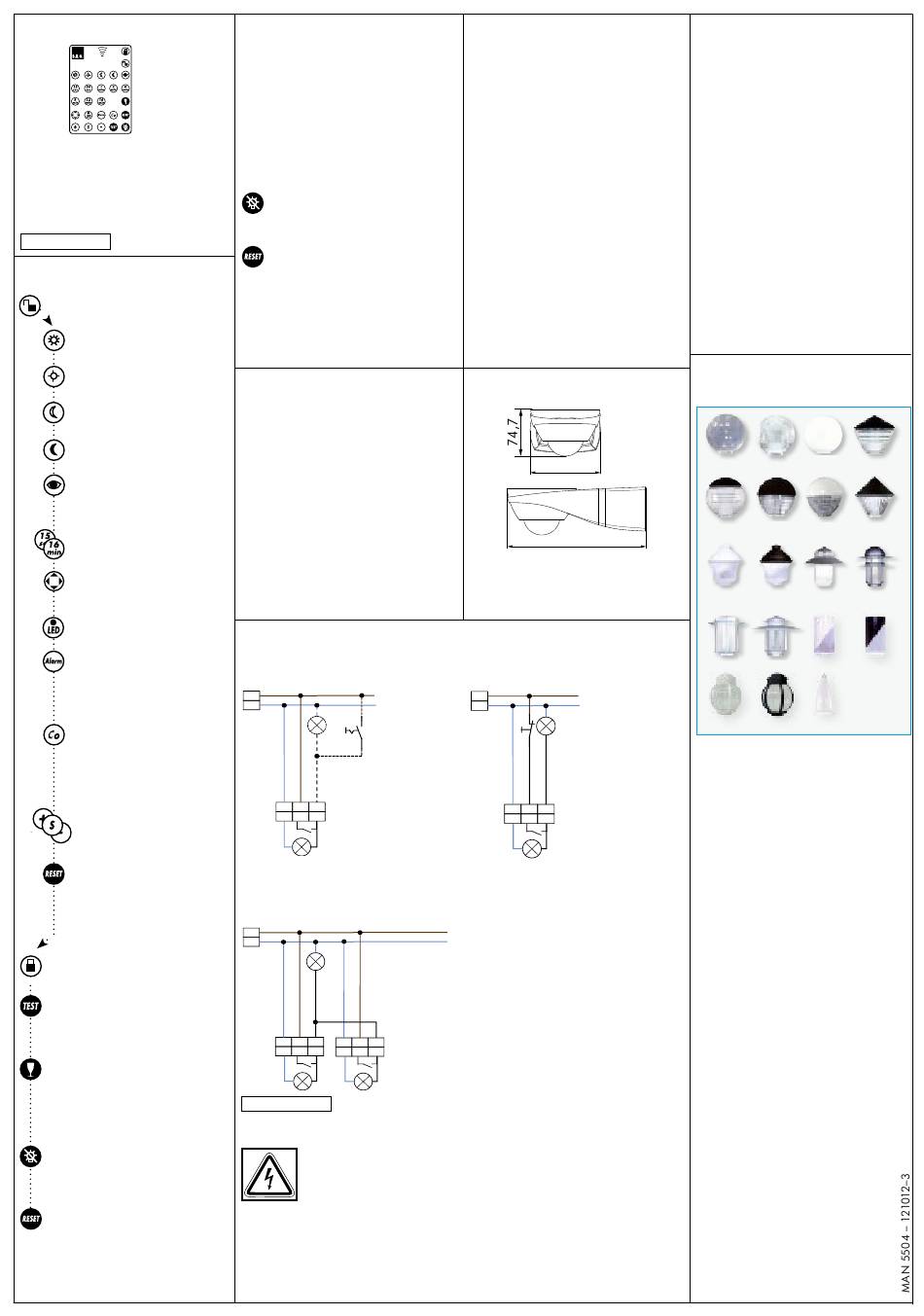

11. Instelling met afstandbediening
RC-AL20
LUXOMAT
RC-AL20 (accessoire, zie pt. 17)
®
Opgelet: Instellingen met de afstandbediening
overschrijven de instellingen uitgevoerd met de
potentiemeter (zie pt. 6). (Functiebeschrijving
zie pt. 11)
Afbeelding 11
12. Functies RC-AL20
Toestel ontgrendelen
Schemerwaarde: dagmodus
Lichtsensor niet actief, schakelt
bij iedere helderheid
Schemerwaarde: ong. 100 Lux
Inval van de schemering
Schemerwaarde: ong. 25 Lux
Voortgeschreden schemering
Schemerwaarde: ong. 2 Lux
Donker
RC-AL20
Automatisch inlezen van de
huidige lichtwaarde
Individuele lichtwaarde
2 - 2500 Lux
Nalooptijd
15 sec. tot 16 min.
Decolicht
Aan-/uitsschakelen van
decoverlichting
Bewegingsaanduiding
Aan/-uitschakelen
Alarmfunctie
Aan-/uitschakelen
(Alarm: knipperen van de
verlichting gedurende 30 sec.,
daarna normale werking)
Verlof- en comfortfunctie
Aan-/Uitschakelen
Aan: wanneer de schemerwaar-
de bereikt wordt 1 uur perma-
nente verlichting onafhankelijk
van bewegingen, vervolgens
normale werking.
Instelling gevoeligheid
~ +15 %, ~ -30 %
Reset
Alle waardes uitgevoerd met de
afstandsbediening wissen (daarna
worden de instelling met de
potentiometer actief, zie pt. 5)
Toestel vergrendelen
Testmodus
De verlichting schakelt kortstondig aan /
uit bij herkende beweging binnen het
detectiebereik.
Verlichting AAN gedurende 12 h /
Verlichting UIT gedurende 12 h
Eenmaal drukken schakelt de verlichting
gedurende 12 uur aan. Tweemaal druk-
ken schakelt de verlichting gedurende
12 uur uit.
Verlichting UIT
De verlichting schakelt opnieuw aan
zodra er een beweging gedetecteerd
wordt.
Reset
Licht UIT, vervolgens automatische modus.
13. Vrijgeven "Verlichting UIT"
De functie verlichting UIT gedurende 12 uur is in
de fabrieksinstelling uit veiligheidsoverwegingen
(sabotage) aan de bewegingsmelder zelf
vergrendeld, en dient indien u dat wenst eerst
vrijgegeven te worden.
1.
Spanning van het toestel uitschakelen.
2.
Spanning opnieuw inschakelen – er begint
een zelftestcyclus van 60 seconden (LEDs
knipperen (zie ook pt. 6).
3.
Functie "Verlichting UIT" ontgrendelen/ver-
grendelen tijdens de testcyclus.
Vrijgeven van de functie "Verlichting UIT"
door de toets "Verlichting UIT" tijdens de
zelftestcyclus te drukken (snel knipperen
van de LEDs).
Vergrendelen van de functie "Verlichting
UIT" door de toets "Reset" tijdens de
zelftestcyclus te drukken (langzaam knip-
peren van de LEDs).
Opmerking: Een reset uitvoeren via de potentio-
meters (zie pt. 6) of via de afstandsbediening
(zie pt. 11) heeft geen invloed op de bedrijfs-
modus vrijgeven/vergrendelen van de functie
"Verlichting UIT".
14. Verlof- en comfortfuncties
Wijzigen van de inschakelduur van de verlof-
en comfortfuncties:
1. Toestel met afstandsbediening ontgrendelen
2. Toets "Co" op de afstandbediening drukken
(LEDs knipperen). Tijdens de volgende 10
seconden:
3. Inschakelduur met afstandbediening selecteren
van "15 sec." = 15 min. ... "16 min." = 16 h
4. Toestel met afstandsbediening vergrendelen
5. Verloffunctie is nu ingeschakeld of actief
(inactief maken zie pt. 12).
Opmerking: Bij een geactiveerde verlof- en com-
fortfunctie en onderschrijden van de ingestelde
schemerwaarde schakelt de AL20 de verlichting
niet meteen aan, maar met een tijdsvertraging
van 1 minuut.
15. Schakelschema's
Standaardtoepassing met 1-kanaals bewe-
gingsmelders external
L
AL20-CdS
N
ALC-ELU/D
AL20-280-BM
AL20-280-BM-LED
E1
S1
ALC-B-360
ALC-B-360-DECO
AL2-RC-plus-130/230/280
FLC-280-LED
FL2-LED-230
N
L
L´
AL5-RC-plus next
C1
AL5-LC
AL1
AL4
schakelaar voor
S1 =
continu licht
Übersicht
Standaardtoepassing met 1-kanaals bewe-
gingsmelders
L
N
E1
N
L
L´
N
L
L´
C1
C1
max. 5 parallel
Übersicht
Afbeelding 12
Opgelet: Alle werkzaamheden
aan een 230 V netwerk dienen
door een vakman te worden
uitgevoerd. Voor installatie
Spanning uitschakelen!
16. Technische gegevens
Netspanning: 230 V~ ±10 %
Reikwijdte: max. 10 m bij montagehoogte 1,80 m
Primaire verlichting: energiespaarlamp met E27
sokkel of gloeilamp E27 max. 100 W
Secundaire verlichting (alleen AL20-280/BM-
LED): 4 stuks LED / 1W, wit
Tijdsinstelling: 15 sec. - 16 min.
Schemerschakelaar: ong. 2 - 2000 Lux
Fabrieksinstelling: nalooptijd 3 min.,
schemerschakelaar ong. 20 Lux
Detectiehoek: 280°
Beschermingsgraad / klasse: IP44 / II
Afmetingen: H 74,7 x B 112 x D 221,2 mm
Materiaal: UV-gestabiliseerd Polycarbonaat
Kleuren: wit / zwart / RVS optiek
Wijze van montage: wandmontage, buitenhoek-
montage met hoeksokkel (meegeleverd)
Kabelinvoer: van rechts of links
Instellingen: met draairegelaar (tijd, Lux waarde,
LED), met infrarood afstandsbediening voor alle
functies
17. Afmetingen (mm)
112
221,2
Standaardtoepassing met 1-kanaals
bewegingsmelders met NC-knop
L
AL20-280-BM
N
AL20-280-BM-LED
ALC-B-360
T1 = Drukknop NC
ALC-B-360-DECO
T1
E1
Bijkomend handmatig
AL2-RC-plus-130/230/280
inschakelen mogelijk
FLC-280-LED
(drukknop ong.2 sec
FL2-LED-230
ingedrukt houden) De
AL5-RC-plus next
positie van de potenti-
AL5-LC
N
L
L´
ometers
AL1
C1
mogen niet op "test" of
"zon" staan. Indien dit
wel zo is ,verliest u al
uw presets
Übersicht
AL20-CdS
ALC-ELU/D
AL20-280-BM
AL20-280-BM-LED
ALC-B-360
ALC-B-360-DECO
AL2-RC-plus-130/230/280
FLC-280-LED
FL2-LED-230
AL5-RC-plus next
AL5-LC
AL1
max. 5 paralell
18. Artikel / Code / Accessoires
LUXOMAT
Automatische systeemverlichting AL20
®
met Decolicht:
AL20-280/BM/LED SLU wit:
zwart:
RVS optiek:
LUXOMAT® Automatische systeemverlichting
AL20:
AL20-280/BM SLU
wit:
zwart:
RVS optiek:
LUXOMAT
Afstandsbediening:
®
RC-AL20 (incl. wandhouder)
IR RC mini
LUXOMAT
Sokkel voor buitenhoekmontage:
®
(meegeleverd)
AL20 ES
wit:
AL20 ES
zwart:
AL20 ES
RVS optiek:
LUXOMAT
Afdeklamellen voor AL20
®
Optie: 19 verschillende
systeemglazen
91705
91725
91745
91700
91720
91740
92033
92090
92425
92418
92426
