RiseAtlas450T
RiseAtlas625T
SystemRoMedic
TM

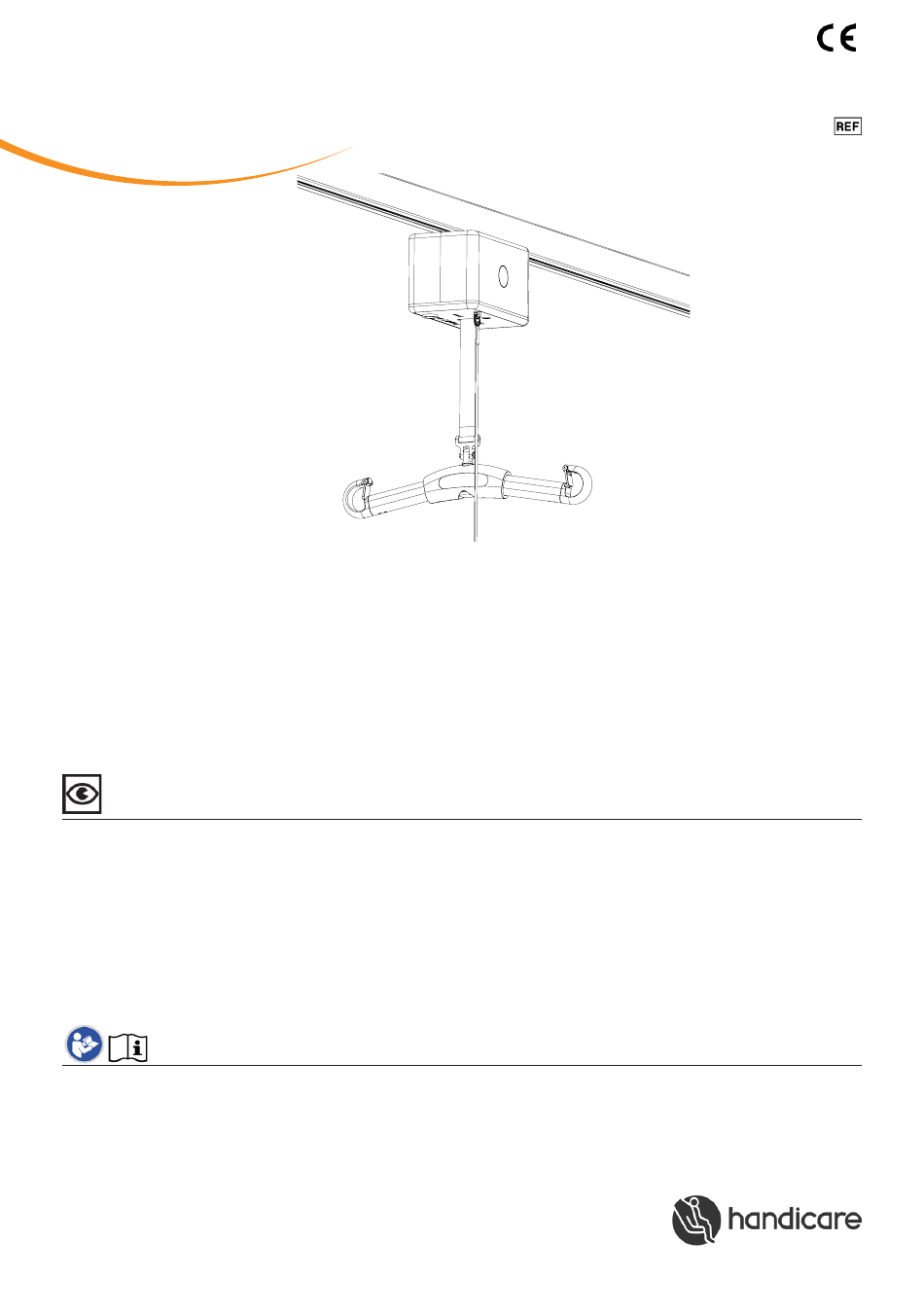

De RiseAtlas-lifteenheid is ontwikkeld voor gebruik in combinatie met de juiste tilaccessoires om patiënten gemakkelijk
tussen twee locaties te verplaatsen. De plafondlift wordt geïnstalleerd op het toepasselijke railsysteem om te voldoen aan
de tilbehoeften in de gegeven situatie. Het railsysteem kan bestaan uit een rechte rail, met of zonder bochten in de rail,
of een systeem met een dwarse rail. Het is met RiseAtlas ook mogelijk om patiënten tussen twee kamers te verplaatsen.
RiseAtlas450T/625T met een ingebouwde verplaatsingsmotor.
De productserie SystemRoMedic van Handicare omvat een groot aantal liften, tilbanden en andere accessoires. Sys-
temRoMedic staat voor een holistische benadering van het verplaatsen van patiënten en is verdeeld in vier categorieën:
verplaatsen, positioneren, ondersteunen en tillen.
Functionele inspectie
Visuele inspectie
Inspecteer de liftfuncties regelmatig. Controleer op mogelijke beschadigingen van het materiaal.
Voor gebruik:
Zorg dat het product juist is gemonteerd.
Controleer de railstoppers.
Controleer de bevestiging van het tiljuk en de werking van de veiligheidsclip.
Controleer de tilbeweging.
Lees altijd de handleiding
Lees de handleidingen van alle bij verplaatsingen gebruikte hulpmiddelen.
Bewaar de handleiding zodat deze voor gebruikers van het product bij de hand is.
De gebruiker/begeleider moet professioneel zijn opgeleid met een goede kennis van de apparatuur en het tillen van
gehandicapte personen.
Handleidingnummer: 707-En Ver. 3 140822
Handleiding – Nederlands
50100058 (RiseAtlas450T)
50100060 (RiseAtlas625T)
Maximale belasting:
RiseAtlas450T: 205 kg
RiseAtlas625T: 285 kg
Advertenties
Inhoudsopgave
Gerelateerde Handleidingen voor Handicare RiseAtlas450T
Samenvatting van Inhoud voor Handicare RiseAtlas450T
- Pagina 1 Het is met RiseAtlas ook mogelijk om patiënten tussen twee kamers te verplaatsen. RiseAtlas450T/625T met een ingebouwde verplaatsingsmotor. De productserie SystemRoMedic van Handicare omvat een groot aantal liften, tilbanden en andere accessoires. Sys- temRoMedic staat voor een holistische benadering van het verplaatsen van patiënten en is verdeeld in vier categorieën: verplaatsen, positioneren, ondersteunen en tillen.
-
Pagina 2: Inhoudsopgave
Inhoudsopgave Montage .......................3–9 – Uitpakken en controleren ...................3 – Transport en opslag ....................3 – De lifteenheid installeren ................– De lifteenheid opladen ................... – Verschillende railsystemen ................9 – Afsluitende inspectie ..................9 Het product gebruiken ..............10-15 – Belangrijke informatie ..................10 –... -
Pagina 3: Bevestiging
N.B.! De lifteenheid en slede moeten worden geïnstalleerd en geïnspecteerd door bevoegd personeel in overeenstem- ming met de instructies van Handicare AB. Er moet minimaal eens per jaar een periodieke inspectie worden uitgevoerd. Gebruik alleen originele reserveonderdelen. Service en onderhoud moet worden uitgevoerd volgens de instructies in de handleiding. -
Pagina 4: Montage Van Oplaadeenheid
Knip het koord af met een schaar en schroei het uiteinde om rafelen te voorkomen. Handicare beveelt een hoogte aan van 180 cm boven de vloer. Montage van oplaadeenheid 1800 mm Het volgende is meegeleverd in het oplaadstationpakket: •... -
Pagina 5: De Lifteenheid Opladen
De lifteenheid opladen RiseAtlas kan worden gebruikt met drie verschillende oplaadsystemen: 1. Oplaadstation voor opladen via handbediening (standaardversie voor 50100057) 2. Opladen via de rail (accessoire voor 50100057) 3. Opladen via eindpunt (standaardversie voor 50100051 en accessoire voor 50100057) RiseAtlas wordt opgeladen met een oplaadeenheid die is aangesloten op de oplaadkabels via een gelijkstroomaansluit- ing. - Pagina 6 Wijziging van de oplaadmethode moet worden uitgevoerd door bevoegd personeel in overeenstemming met de instructies van Handicare AB. 1) Stel de oplaadpunten in voor opladen via de rail, de oplaadplaat is hierbij niet vastgezet met veerstiften, zie Afbeeld- ing 1.
- Pagina 7 Mogelijkheid 3: Opladen via eindpunt Als er wordt gekozen voor de oplaadmethode via eindpunt, moet de lifteenheid worden uitgerust met een oplaadcontact (70200062). Hierbij wordt de oplader gebruikt die bij de lifteenheid is geleverd. Deze wordt op de oplaadrails aangesloten op dezelfde manier als op het oplaadstation, zie het gedeelte Oplaadstation voor opladen via de handbediening.
- Pagina 8 Accustatus, oplaadstation Het accusymbool brandt groen wanneer meer dan 50% van de accucapaciteit over is. Als het accusymbool oranje knippert wanneer de lift wordt gestart, moet de accu worden opgeladen. Als het accusymbool oranje brandt en er een piep klinkt wanneer de lift wordt gebruikt, moet de accu onmiddellijk worden opgeladen.
-
Pagina 9: Verschillende Railsystemen
Losstaande rechte rail Afsluitende inspectie • De RiseAtlas-lifteenheid moet worden geïnstalleerd en de eerste keer worden geïnspecteerd door bevoegd personeel (inspecteur) in overeenstemming met de installatie-instructies van Handicare AB. Periodieke inspectie van de apparatuur moet minimaal eens per jaar worden uitgevoerd. Gebruik alleen originele reserveonderdelen en service/onderhoud moet worden uitgevoerd in overeenstemming met de handleiding. -
Pagina 10: Het Product Gebruiken
Het product gebruiken Belangrijke informatie • De gebruiker/begeleider moet professioneel zijn opgeleid met een goede kennis van de apparatuur en het tillen van gehandicapte personen. Het is van belang dat de juiste accessoires en technieken worden gebruikt door de gebruiker/ begeleider, bovendien is het zeer belangrijk dat een patiënt altijd onder toezicht blijft in een tilsituatie. • De garantie komt te vervallen als er reparaties of wijzigingen aan de lift zijn uitgevoerd door onbevoegd personeel. • De RiseAtlas mag niet in contact komen met water. -
Pagina 11: Maximale Belasting
Maximale belasting Maximale belasting Verschillende producten op hetzelfde liftsysteem (lifteenheid, tilband en andere tilaccessoires) kunnen verschillende maximale belastingen hebben. Het onderdeel met de laagste maximale belasting is altijd bepalend voor de maximale belasting van het gehele systeem. Controleer voor gebruik altijd de maximale belasting voor de lift en de accessoires. Neem bij vragen contact op met uw leverancier. -
Pagina 12: Handbediening
Handbediening De handbediening aansluiten op de lifteenheid: De uitgang voor de handbediening zit onder op de lifteenheid, Afbeelding 1. Druk de stekker stevig vast. Omhoog/omlaag bewegen U beweegt de tilriem omhoog en omlaag met de knop met de zwarte pijlen. Het omhoog/omlaag bewegen wordt direct onderbroken wan- neer de knoppen worden losgelaten, Afbeelding 2. -
Pagina 13: Informatiepaneel
Preventieve service/onderhoud Het symbool voor service/onderhoud gaat automatisch branden na 12 maanden gebruik van de lifteenheid. Neem contact op met een door Handicare goedgekeurde servicemonteur voor onderhoud en opnieuw instellen. SystemRoMedic M A N U A L... -
Pagina 14: Noodstop
Zorg altijd dat de nooddaalfunctie op een geschikte plek wordt uitgevoerd. N.B.! Het dalen gaat erg langzaam. De lift terugstellen na handmatig omlaag/omhoog bewegen in geval van nood: Neem contact op met een goedgekeurde Handicare-service- monteur. Gebruik de lifteenheid niet. Inbussleutel SystemRoMedic... -
Pagina 15: Foutopsporing
– Kloppen de richtingaanwijzers op de knoppen, pijl omhoog, pijl omlaag? Als de lift ongebruikelijke geluiden maakt: – Probeer de bron van het geluid te achterhalen. Stel de lift buiten werking en neem contact op met uw Handicare- leverancier. Symboolindicatie: Het symbool geeft aan dat de lifteenheid geïnspecteerd moet worden. -
Pagina 16: Accessoires
Accessoires SystemRoMedic Tilbanden SystemRoMedic biedt een groot aantal functionele en comfortabele tilbanden van hoge kwaliteit die zijn aangepast om te voldoen aan de verschillende vereisten van allerlei tilsitua- ties en gebruikers. De tilbanden zijn beschikbaar in vier verschillende materialen en maten, variërend van XXS tot XXL. -
Pagina 17: Onderhoud
10 ˚C tot 40 ˚C, en bij een normale relatieve luchtvochtigheid van 30% tot 75%. De luchtdruk moet tussen de 700 en 1060 hPa liggen. Onderhoudscontracten Handicare biedt een onderhoudscontract voor het onderhoud en regelmatig testen van uw lift. Neem contact op met uw lokale Handicare-vertegenwoordiger. SystemRoMedic... -
Pagina 18: Technische Informatie
Technische informatie Liftmotor: 24 VDC Tilsnelheid: 3,9 cm/s (5,0 cm/s) met (zonder) belasting Oplader IN: Mascot 2215 100–240 VAC/50–60 Hz Max 0,9 A. 41 VDC ±0,3 Max 0,9A Oplader UIT: Accu’s: 24 VDC (20 x 1,2 VDC) 3,2 Ah. NIMH20XA3200 Motorkap: vlambestendig ABS-plastic Handbediening:... - Pagina 19 SystemRoMedic M A N U A L...
- Pagina 20 Neem contact op met uw plaatselijke leverancier als u vragen heeft over het product en het gebruik ervan. Zie www. handicare.com voor een volledige lijst met leveranciers. Zorg dat u altijd beschikt over de juiste versie van de handleiding. U kunt de recentste versies van handleidingen downloaden van onze website, www.handicare.com.
