De volgende afbeeldingen geven de locatie van de smartcardlezer aan en bieden een visuele weergave van de installatieprocedure.

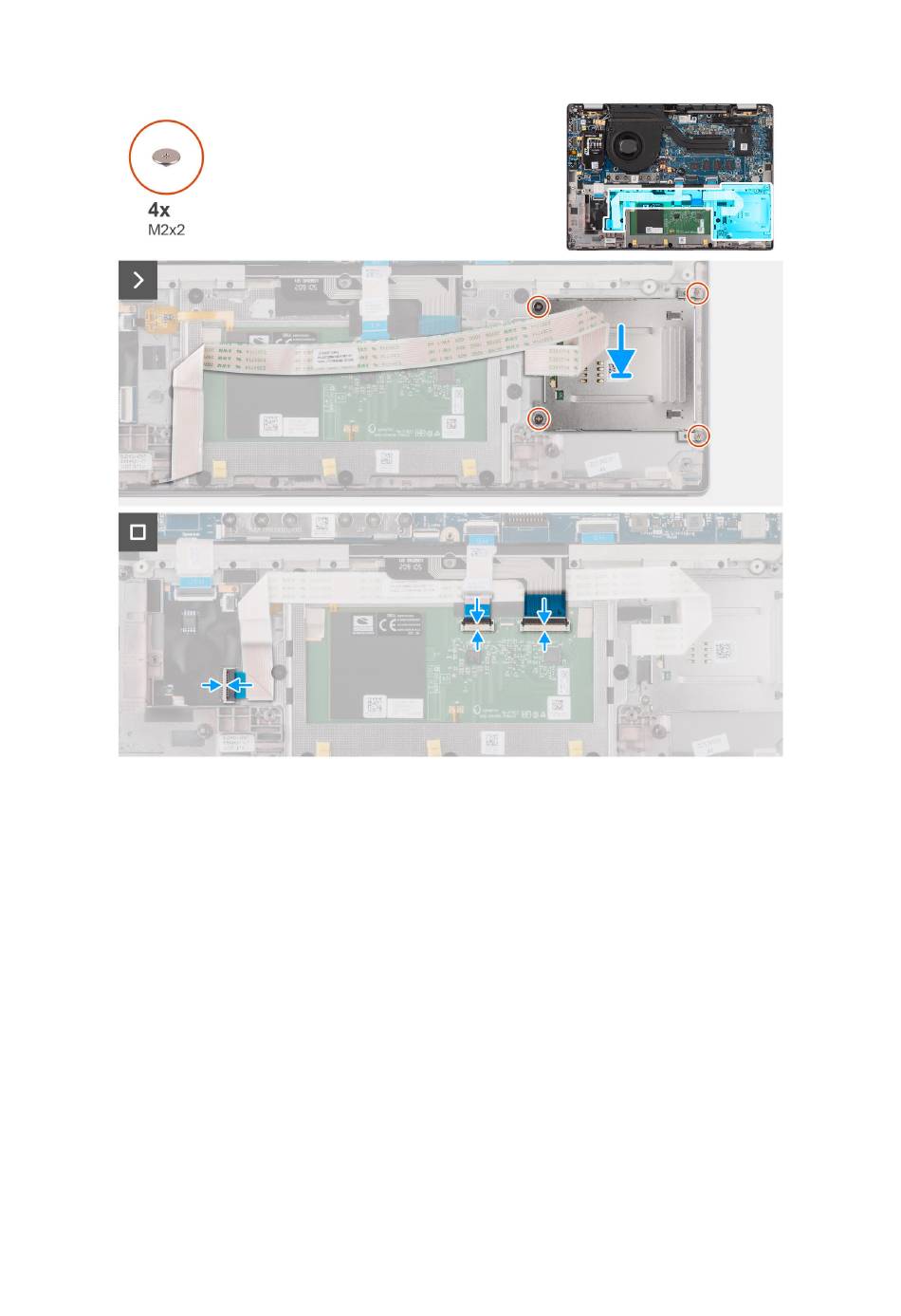

Afbeelding 57. De smartcardlezer installeren
Stappen
1. Lijn de smartcardlezer uit en plaats die op de palmsteun- en toetsenbordeenheid.
2. Plaats de vier schroeven (M2x2) terug waarmee de smartcardlezer op de palmsteun- en toetsenbordeenheid wordt bevestigd.
3. Bevestig de kabel van de smartcardlezer op de palmsteun- en toetsenbordeenheid.
4. Bevestig de flexibele platte kabel van de smartcardlezer aan de respectievelijke connectoren op de clickpad.
5. Bevestig de flexibele platte kabel van de clickpad, de flexibele printplaten van de toetsenbordachtergrondverlichting en de flexibele
printplaten van het toetsenbord aan de connectoren op de clickpad.
Vervolgstappen
1. Installeer de
2-cels batterij
of de
3-cels
batterij, afhankelijk van welke van toepassing is.
2. Installeer de luidsprekers.
3. Installeer de onderplaat.
4. Volg de procedure in
Nadat u in de computer hebt
gewerkt.
86
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
