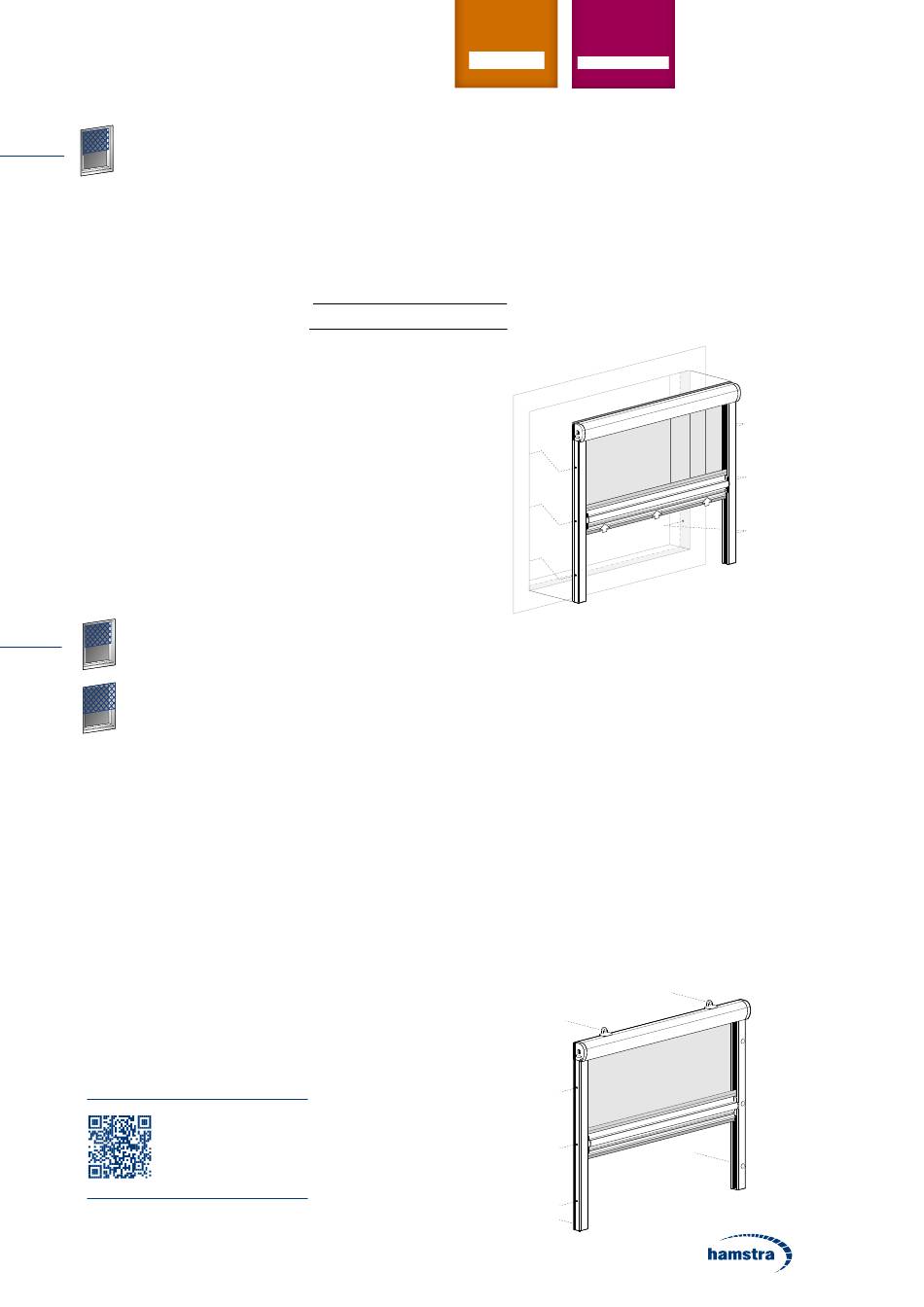

Montage in het kozijn
• Plaatsing:
• Bevestiging:
• Afdichting treklijst:
• Benodigde ruimte:
Breedte = dagmaat (A) =
Hoogte = dagmaat (B) =
Om de hor bij een montage in het kozijn
passend te maken, krijgt de productmaat
een reductie. Deze reductie wordt
automatisch toegepast en hoeft daarom
niet meegenomen te worden bij het
berekenen van de productmaat.
De reductie is als volgt:
Breedte = -1 mm,
Hoogte = - 2 mm
Montage op het kozijn / in het kozijn combinatie
Variabele uitvoering van de hor per zijde.
• Plaatsing:
• Bevestiging:
• Uitvoering sluitzijde:
• Bestelmaat:
• Overlap op het kozijn:
Bekijk de handleiding
via de QRcode.
2 8 | H A M S T R A H O R R E N D E J U I S T E H O R V O O R E L K T Y P E R A A M O F D E U R
RAMEN
RAMEN
RAMEN
Binnen of buiten
Met schroeven door zijgeleiders
Met verend stelprofi el, op de kozijnstijl onder
Diepte van het kozijn (C) moet min. 40 mm zijn
mm (productmaat)
mm (productmaat)
Binnen of buiten, op en/of in het kozijn
Vrije keuze, per zijde (ODD of IDD)
- Met verend stelprofi el, op de kozijnstijl onder (IDD1)
- Met verend stelprofi el, op het sluitprofi el (ODD1)
- Zonder sluitprofi el, met borstel op achterzijde greep (ODD0)
Gewenste productmaat ingeven, tenzij:
- Montage in het kozijn voor beide geleiders, geef dan voor de
breedte de strakke dagmaat op
- Montage in het kozijn voor cassette en sluitzijde, geef dan
voor de hoogte de strakke dagmaat op
Variabel per zijde, afhankelijk van de confi guratie
IDD1
DAKRAMEN
DAKRAMEN
DAKRAMEN
ODD1
ODD0
ODD1
