oppervlak vlak, glad en waterpas is. Plaats het toestel indien nodig op een plank in fineerhout van minstens 2 cm dik. Gebruik indien nodig
steunwiggen onder de plank (fig. 6).
OPGELET : PLAATS NOOIT STEUNWIGGEN RECHTSTREEKS ONDER HET ZOUTVAT. Het gewicht van het vat gevuld met water en
zout kan scheuren veroorzaken ter hoogte van de wiggen.
MONTAGE VAN DE IN- EN UITGANG
5. MONTAGE VAN DE IN- EN UITGANG
Meet de buizen en aansluitingen van de hoofdleiding voor watertoevoer (of van de bypass geïnstalleerd in punt 3) en snij ze uit. Sluit ze
zonder te klemmen aan op de koperen in- en uitgangsbuizen geïnstalleerd in punt 1 b.
Vergewis u ervan dat u de loodgieterij-onderdelen zo in elkaar zet dat het hard water naar de ingang van het ventiel gaat. Kijk de
stroomrichting van het water goed na (teken eventueel pijlen in krijt op de leidingen).
OPGELET : Zorg ervoor dat alle onderdelen zodanig worden samengevoegd, op één lijn geplaatst en ondersteund dat er geen enkele druk
wordt uitgeoefend op de in- en uitgang van het ventiel. Ongepaste druk of spanning kunnen het ventiel beschadigen.
6. AANSLUITING VAN DE IN- EN UITGANG
Voltooi de aansluiting van de in- en uitgang zoals hierna beschreven.
a.
GELASTE AANSLUITINGEN IN KOPER
1.
Maak alle voegen grondig schoon en strijk ze in met flux.
2.
Las de aansluitingen. Zorg ervoor dat de aansluitingen stevig vastzitten en dat de buizen recht en haaks worden
geplaatst. NIET lassen wanneer de buizen nog in het ventiel zitten. De warmte die vrijkomt bij het lassen, zou het
ventiel kunnen beschadigen.
b.
BUIZEN MET DRAAD
1.
Plaats op elk einde met draad teflon of om het even welk ander hulpmiddel om leidingen samen te voegen.
2.
Maak alle aansluitingen met draad vast.
3.
Wanneer u stukken moet lassen op de in- en uitgangsbuizen: zie punt a hierboven.
c.
BUIZEN IN CPVC
1.
Maak alle voegen schoon, strijk ze in met primer en lijm voor PVC, met naleving van de instructies van de fabrikant die
worden geleverd met de buizen en toebehoren in kunststof.
2.
Wanneer u stukken moet lassen op de in- en uitgangsbuizen: zie punt a hierboven.
7. AARDING VAN DE KOUDWATERLEIDING
De koudwaterleiding (enkel metaal) wordt vaak gebruikt als aarding voor de elektrische installatie van het huis. Een driewegbypass (fig. 3)
heeft geen invloed op de aarding. Wanneer u een bypass uit één stuk in kunststof gebruikt, is er geen aarding meer. Om het contact met
de aarde te herstellen, voert u het punt a of b hierna uit.
a.

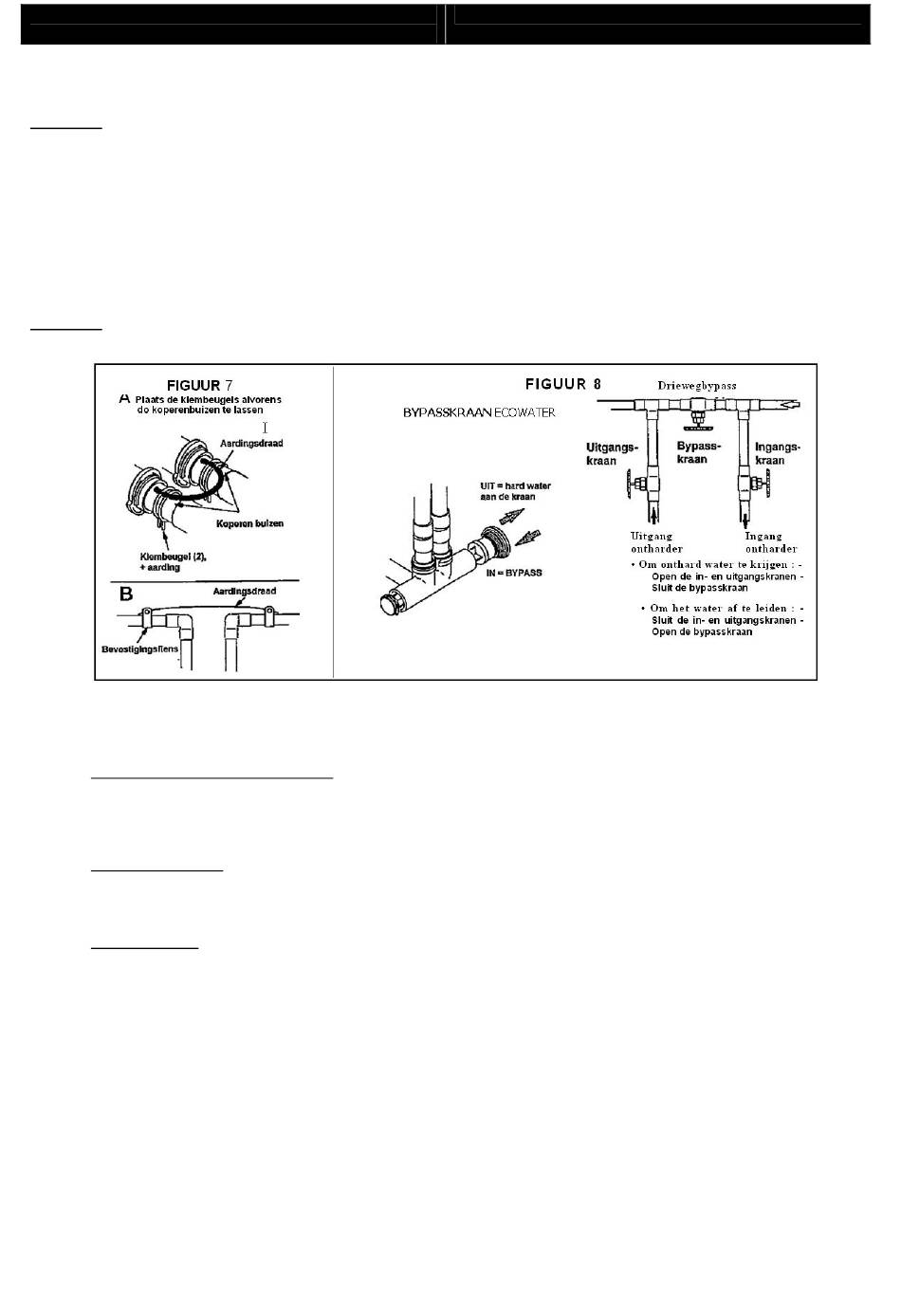

Gebruik klembeugels en draden (niet geleverd) om een brug te maken tussen de in-en uitgangsbuizen in koper (fig. 7A). Plaats
de klembeugels op de koperen buizen alvorens u begint te lassen (punt 6a).
b.
Installeer een koperen draad #4 om de sectie van de hoofdleiding die werd verwijderd te dekken. Zorg ervoor dat elk uiteinde van
de draad goed is bevestigd op de beugels (fig. 7B, stukken niet meegeleverd).
8. INSTALLATIE VAN DE SOEPELE BUIS BIJ DE UITGANG VOOR AFVOER VAN HET VENTIEL
Installatie
