Samenvatting van Inhoud voor Nieaf Instruments NI 77C

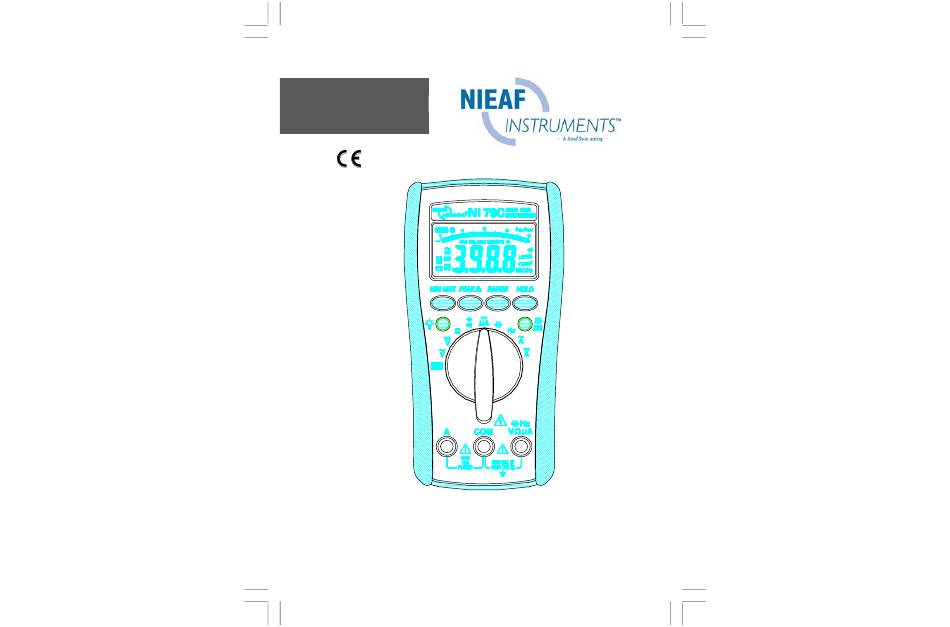

- Pagina 1 NI 77/79C Multimeter Handleiding...
-
Pagina 2: Veiligheid Waarschuwing Symbool
Nieaf Instruments is niet aansprakelijk voor verlies bij gebruik van het instrument of andere incidentele of consequente beschadigingen, kosten, economisch verlies, of welke claim dan ook of claims als zodanig voor schade, kosten of economisch verlies. -
Pagina 3: Inhoudsopgave
Inhoud Titel Pagina Veiligheid ” waarschuwing’ en” “ aandachtspunt” symbool verklaringen………………………………………………………….. Waarschuwingen en aandachtspunten…………………………… Symbolen op de multimeter………………………………………… Symbolen en termen in de gebruikershandleiding………………. Veiligheidsverklaring………………………………………………… Veiligheidscertificering……………………………………………… Introductie Uitpakken en inspectie………………………………………………. Omgevingscondities…………………………………………………. Multimeter omschrijving……………………………………………… Basis metingen verrichten Voorbereiding en aandachtspunten vóór de metingen………….. Meten van AC/DC spanning en frequentie……………………….. -
Pagina 4: Waarschuwing Symbool
Veiligheid Veiligheid " waarschuwing" en " voorzichtig/aandachtspunt" Symbool verklaring : Waarschuwing symbool Het " waarschuwing" geeft een gevaarlijke situatie of actie aan, die kan leiden tot ernstige verwondingen of de dood. Voorzichtig/aandachtspunt symbool Het " voorzichtig/aandachtspunt" geeft een handeling of actie aan, die kan leiden tot beschadiging van de multimeter of de testobjecten. - Pagina 5 Veiligheid ․ Gebruik de multimeter alleen zoals omschreven in deze handleiding, om beschadiging van de multimeter te voorkomen. ․ Gebruik altijd correcte aansluitingen, draaischakelaar positie en meetbereik voor het maken van een meting. ․ Verricht nooit een spanningsmeting met een meetsnoer aangesloten op de A invoer.
-
Pagina 6: Waarschuwingen En Aandachtspunten
Veiligheid Voorzichtig ․ Verwijder de meetsnoeren van het testobject/bron vóór het veranderen van de positie van de schakelaar. ․ Sluit nooit een spanningsbron aan wanneer de schakelaar opΩ/ / A //Hz staat. ․ Stel de multimeter nooit bloot aan extreme temperaturen of hoge luchtvochtigheid. - Pagina 7 Veiligheid Symbolen en termen in de handleiding Symbolen: : Voorzichtig, risico op gevaar Waarschuwing : Identificeert gevaarlijke situaties en handelingen welke kunnen leiden tot ernstige lichamelijke verwondingen of de dood. Voorzichtig : Identificeert situaties en handelingen welke de multimeter of het testobject kunnen beschadigen tijdens het testen.
- Pagina 8 Veiligheid OVERSPANNINGSCATEGORIE III Apparatuur in Overspanningscategorie III is apparatuur in vaste installaties. Bijvoorbeeld: schakelaars in vaste installaties en bepaalde industriële apparatuur met een permanente verbinding met de elektrische installatie. OVERSPANNINGS CATEGORIE IV Apparatuur in Overspanningscategorie IV wordt gebruikt in hoofdaansluitingen van installaties. Bijvoorbeeld: elektriciteits- meters en primaire overstroombeveiliging.
-
Pagina 9: Veiligheidsverklaring En Certificaten
Veiligheid VERVUILINGSGRAAD 3 Geleidende VERVUILING vindt plaats en droge, niet geleidende VERVUILING, welke naar verwachting geleidend wordt als gevolg van condensatie. N.B. Apparatuur is in dergelijke condities normaal gesproken beschermd tegen blootstelling aan direct zonlicht, condens en sterke wind, maar factoren als temperatuur en vochtigheid worden niet beheerst. -
Pagina 10: Introductie Uitpakken En Inspectie
Introductie Introductie Uitpakken en inspectie Nadat u de nieuwe NI 77/79C multimeter uit de verpakking heeft gehaald, moet u over de volgende artikelen beschikken. 1. Digitale multimeter 2. Meetsnoeren ( 1x zwart, 1x rood) 3. Gebruikershandleiding 4. Beschermingsholster 5. Software & IR poort (alleen NI 79C) Omgevingscondities Deze multimeter is in ieder geval veilig onder de volgende omstandigheden:... -
Pagina 11: Omschrijving Van De Multimeter
Introductie Omschrijving van de multimeter Voorpaneel 1. Het LCD display heeft een weergave van 6000 counts 2. Druktoetsen voor verschillende functies 3. Draaischakelaar voor Power On/Off, en voor het selecteren van functies. 4. Aansluiting voor stroom A functie 5. Aansluiting voor alle functies BEHALVE stroom (A) functies 6. -
Pagina 12: Basis Metingen Verrichten
Basis metingen verrichten Basis metingen verrichten Voorbereiding en aandachtspunten vóór metingen : Houdt de regels in acht bij Waarschuwing en aandachtspunten Sluit bij het aansluiten de meetsnoeren aan op testobject, sluit eerst de common (COM) aan en daarna de spanning- voerende aansluiting aan;... -
Pagina 13: Measuring Resistance
Basis metingen verrichten Measuring Resistance Weerstandmetingen Loskoppelen Circuit uitschakelen Ontlaadt condensator met hoge spanning Voorzichtig! Om mogelijke beschadiging van de meter of het te meten object te voorkomen moet de voeding van het te meten circuit uitgeschakeld worden en condensatoren met een hoge spanning ontladen worden voordat een weerstandmeting wordt uitgevoerd. -
Pagina 14: Measuring Dc A, Ac A Current
Basis metingen verrichten Measuring DC A, AC A Current µA DC, A DC, A AC metingen Loskoppelen Voorzichtig! Probeer nooit in een circuit een meting te verrichten wanneer de open klemspanning t.o.v. aarde groter is dan 500V. U kunt dan gewond raken of de multimeter kan beschadigd worden. - Pagina 15 Basis metingen verrichten Voorzichtig! Controleer de zekeringen van de multimeter voordat begonnen wordt met het meten van stroom, om mogelijke schade aan de multimeter of het testobject te voorkomen. Gebruik de juiste aansluitingen, functies en bereiken voor de meting. Plaats de meetpunten nooit parallel aan op een circuit of element als de meetsnoeren aangesloten zijn op de stroommeet ingang.
-
Pagina 16: Meten Van Capaciteit
Basis metingen verrichten Meten van capaciteit Voorzichtig! Om mogelijke beschadiging van de multimeter of het te testen object te voorkomen, moet de voeding van het te meten circuit uitgeschakeld worden en condensatoren met een hoge spanning ontladen worden. Gebruik de DC spanningsmeting om te controleren of de condensatoren volledig ontladen zijn. -
Pagina 17: Testen Van Diode En Continuïteit/Doorgang
Basis metingen verrichten Testen van diode en continuïteit/doorgang Diode : Goed ! Goed ! Fout ! Continuïteit/doorgang : Voorzichtig! Om mogelijke beschadiging van de multimeter of het te testen object te voorkomen, moet de voeding van het te meten circuit uitgeschakeld worden en condensatoren met een hoge spanning ontladen worden. -
Pagina 18: Features
Features Features Feature omschrijving: De multimeter heeft de volgende features: Display Hold – Vasthouden van de gegevens in het display Min/Max Hold – Onthouden van de hoogste en laagste waarde in het display Range – Selecteert de handmatige meetbereik instelling. De Default instelling is ‘Automatisch Meetbereik RS-232 –... -
Pagina 19: Gebruik Van De Features
Features Gebruik van de features Handmatig meetbereik en Automatisch meetbereik druk druk druk N.B. – De Range toets moet ingedrukt worden om het meetbereik handmatig te selecteren en de meetbereiken te veranderen. Wanneer de Range toets eenmalig wordt ingedrukt, wordt het # symbooltje uitgezet. Druk de bereik toets in om het juiste meetbereik voor de te verrichten meting te selecteren. -
Pagina 20: Rel
Features N.B. Druk de Hold toets in de Min/Max modus in, om de multimeter niet meer de maximum en minimum waarde te updaten. Indien de display Hold in de Min/Max modus wordt gebruikt, dient de Min/Max modus eerst te worden beëindigd vóór de display Hold of te deactiveren. -
Pagina 21: Peak Hold
Features Peak Hold druk druk druk Druk ≧1 sec : De multimeter onthoudt de maximum en minimum peak waarde. De maximum Peak waarde verschijnt in het scherm. : De multimeter onthoudt de maximum en minimum peak waarde. De minimum Peak waarde verschijnt in het scherm. -
Pagina 22: Display Hold
Features RS232 (alleen bij NI 79C) druk druk Display Hold druk druk N.B. Druk de Hold toets om de Display Hold modus te activeren of te deactiveren. De Max/Min toepassing is niet beschikbaar als Display Hold ingesteld is. -
Pagina 23: Backlight (Alleen Ni 79C)
Features Backlight (alleen bij NI 79C) druk druk N.B. Druk de Backlight totes in voor in-en uitschakelen van het display backlight. Auto Power Off (batterij besparing) N.B. Als de multimeter 30 minuten niet gebruikt wordt, gaat het instrument automatisch uit. Als dit gebeurd worden de gegevens in het display bewaard. -
Pagina 24: Uitschakelen Auto Power Off
Onderhoud Uitschakelen Auto Power Off Houdt een toets (behalve Hold toets) ingedrukt terwijl de multimeter met de draaischakelaar wordt ingeschakeld. De automatische uitschakeling is niet meer actief. Onderhoud Voorzichtig! ․ Probeer niet de multimeter te repareren, deze bevat geen vervangbare onderdelen. Reparatie of service dienen uitsluitend uitgevoerd te worden door gekwalificeerd personeel. -
Pagina 25: Vervangen Van Zekeringen
Onderhoud Vervangen van zekeringen Vervang de zekering volgens onderstaand schema. Voorzichting ․ Gebruik ALLEEN een zekering met gespecificeerde stroom, doorslagspanning en snelheid. ․ Zekering : 10A, 500V Vervangen van de batterij Vervang de batterij volgens onderstaand schema. Voorzichting ․... -
Pagina 26: Basis Problemen
Problemen Problemen oplossen Probeer niet zelf uw multimeter te repararen als u hiervoor niet gekwalificeerd bent en/of niet over de relevante kalibratie, test en service informatie beschikt. Basis problemen oplossen. Controleer eerst de batterij(en), de batterij verbinding, de zekering en de meetsnoeren als de multimeter niet (goed) werkt, en vervang indien nodig. -
Pagina 27: Specificaties
Specificaties Specificaties Algemene specificaties Display : 6000 counts per 1.5/sec. Polariteitsindicatie : Automatisch, positief geïmpliceerd, negatief aangeduid. Buiten bereik indicatie : “OL” of “-OL” Batterij bijna leeg indicatie : “” verschijnt in het display als de batterijspanning onder de werkspanning komt. Auto Power Off : ongeveer 30 minuten Gebruikstemperatuur: Geen condensvorming ≦10°C,... -
Pagina 28: Electrische Specificaties
Specificaties Electrische specificaties Nauwkeurigheid is ± (% uitlezing + aantal digits) bij C ± 5 C bij een vochtigheidsgraad van minder dan 80%. (1) Spanning Bereik DC nauwkeurigheid AC nauwkeurigheid ±(2.0%+10dgt) 400.0mV 50Hz ~ 60Hz ±(1.3%+5dgt) 4.000V 50Hz ~ 300Hz ±(0.5% + 2dgt) 40.00V ±(1.2%+5dgt) - Pagina 29 Specificaties (2) DC / AC stroom Spanningsval Bereik DC nauwkeurigheid AC nauwkeurigheid Burden 400.0µA <5mV / µA 4000µA ±(1.0% + 2 dgt) ±(1.5% + 5 dgt) 10.00A 2V max 50Hz ~ 500Hz *1 Overbelastingsbeveiliging : A ingang : 10A (500V) fast blow zekering * 1 Wisselspanning omvormingstype : Omvormingstype and toegevoegde specificatie zijn hetzelfde als bij DC/AC spanning...
- Pagina 30 Specificaties (4) Diode controle en continuïteit/doorgang Bereik Resolutie Nauwkeurigheid ±(1.5% + 5 dgt)* 10 mV * voor 0,4V ~ 0,8V Max. test stroom :1.5mA Max. Open Circuitspanning : 3V Overspanningsbeveiliging : 600 V RMS Continuïteit/doorgangstest : Ingebouwde zoemer klinkt als de weerstand minder dan ongeveer 500Ω...
- Pagina 31 Specificaties (6) Capaciteit Bereik Nauwkeurigheid ±(3.0% + 10 dgt) 4.000nF 40.00nF 400.0nF 4.000µF ±(2.0% + 8 dgt) 40.00µF 400.0µF 4.000mF *1 ±(5.0% + 2 dgt) *2 40.00mF Overspanningsbeveiliging : 600V rms * 1 < 100 digits van onstabiliteit *2 Gespecificeerd op de halve schaal. (7) Auto Power Off / APO (Automatische uitschakeling) Als de multimeter 10 minuten niet gebruikt wordt, gaat het instrument automatisch uit.
-
Pagina 32: Termen In De Specificaties
Termen in de specificaties Termen in de specificaties RMS : De fysische betekenis van RMS (Root Mean Square) is: De hoeveelheid energie (lees als temperatuur) in een weerstand gevoed door een willekeurige wisselspanning (AC) voor een bepaalde periode (T) gelijk is aan de hoeveelheid energie (lees temperatuur) in dezelfde weerstand in dezelfde periode (T) gevoed door een DC spanning. - Pagina 33 Termen in de specificaties De techniek van gemiddelde waarde meten t.o.v. RMS gekalibreerd. De meeste digitale multimeters gebruiken een techniek om de gemiddelde waarde te meten die t.o.v. een RMS waarde is gekalibreerd, bestaande uit een elektrisch circuit die de gemiddelde waarde meet van AC signalen en dit als de RMS waarde weergeeft.
- Pagina 34 Termen in de specificaties * % meetfout = Gemiddelde waarde - True rms waarde x 100% True rms waarde True RMS techniek De op True RMS techniek gebaseerde multimeter maakt gebruik van de wiskundige RMS procedures in de elektronica om de True RMS waarde te verkrijgen. De True RMS techniek is normaal gesproken onafhankelijk van de golfvorm van het signaal.
-
Pagina 35: Burden Spanning
Termen in de specificaties Een golfvorm met een aantal hogere harmonische heeft een grote CF waarde. De CF waarde impliceert de mogelijkheid van een True RMS multimeter om de zuivere sinus vorm of de beschadigde golfvorm te kennen meten. CMRR (Common Mode Rejection Ratio): De CMRR is de capaciteit van een multimeter om de Common Mode spanning niet mee te meten. - Pagina 36 Nieaf-Smitt B.V. Vrieslantlaan 6, 3526 AA, Utrecht P.O. Box 7023, 3502 KA, Utrecht, The Netherlands Tel.: +31 (0) 30 288 13 11 Fax: +31 (0) 30 289 88 16 E-mail: sales@nieaf-smitt.nl Internet: http://www.nieaf-smitt.nl http://www.nieaf-instruments.com...
