A 1532 XA EVSE adapter
3 Beschrijving van de adapter
Legende :
1
Banaan stekker uitgangen voor aansluiting op 3-fase installatie tester of
belasting
Banaanstekkers zijn uitsluitend bedoeld voor testdoeleinden!
2
Spanning op EVSE uitgangsindicatoren
3
Keuzeschakelaar voor weerstand (stroomcode) van Proximity Pilot (PP
STATE) voor simulatie van de aanwezigheid van EV-kabels en detectie van de
stroomsterkte
4
Weerstandskeuzeschakelaar van Control Pilot (CP STATE) voor simulatie van
de status van elektrische voertuigen
5
Contactdoosuitgang voor aansluiting op mono-gefaseerde installatietester of
belasting
Stopcontact uitgang is alleen bedoeld voor testdoeleinden! Gebruik het niet
als voedingsuitbreiding!
6
Mannelijke stekkerverbinding Type 2 voor aansluiting op EVSE.
7
BNC-uitgangsconnector voor controle van Control Pilot (CP)-signaal
BNC-uitgangsconnector is uitsluitend bedoeld voor aansluiting op een
oscilloscoop voor testdoeleinden!
8
Drukknoppen voor simulatie van storingen op CP-circuit en PE
Waarschuwing:
Contactdoosuitgang en banaancontactdoosuitgangen staan onder
spanning wanneer één of meer controlelampjes (2) branden.

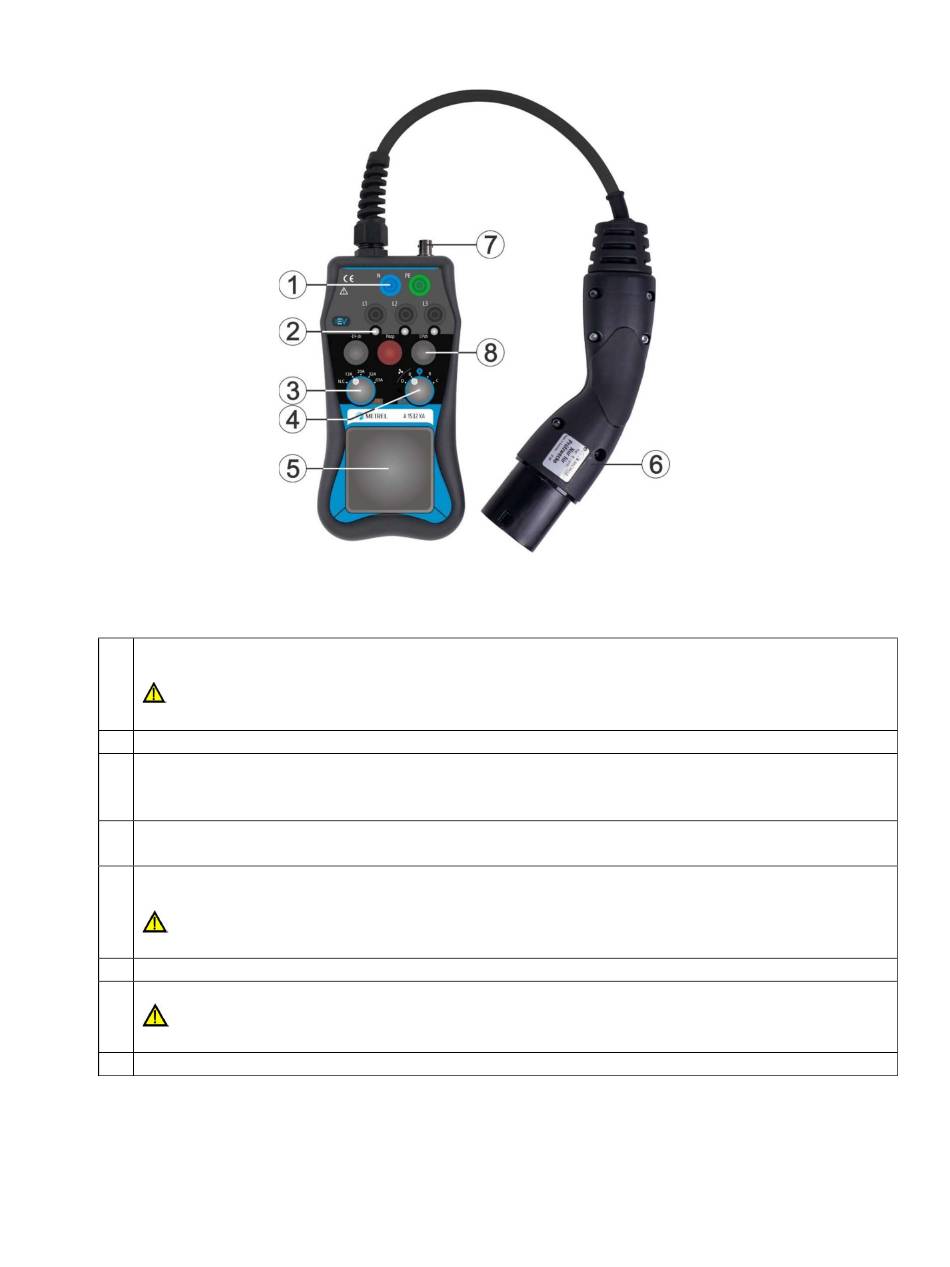

Figuur 3.1 : A 1532 CA componenten
