5. Instellingen

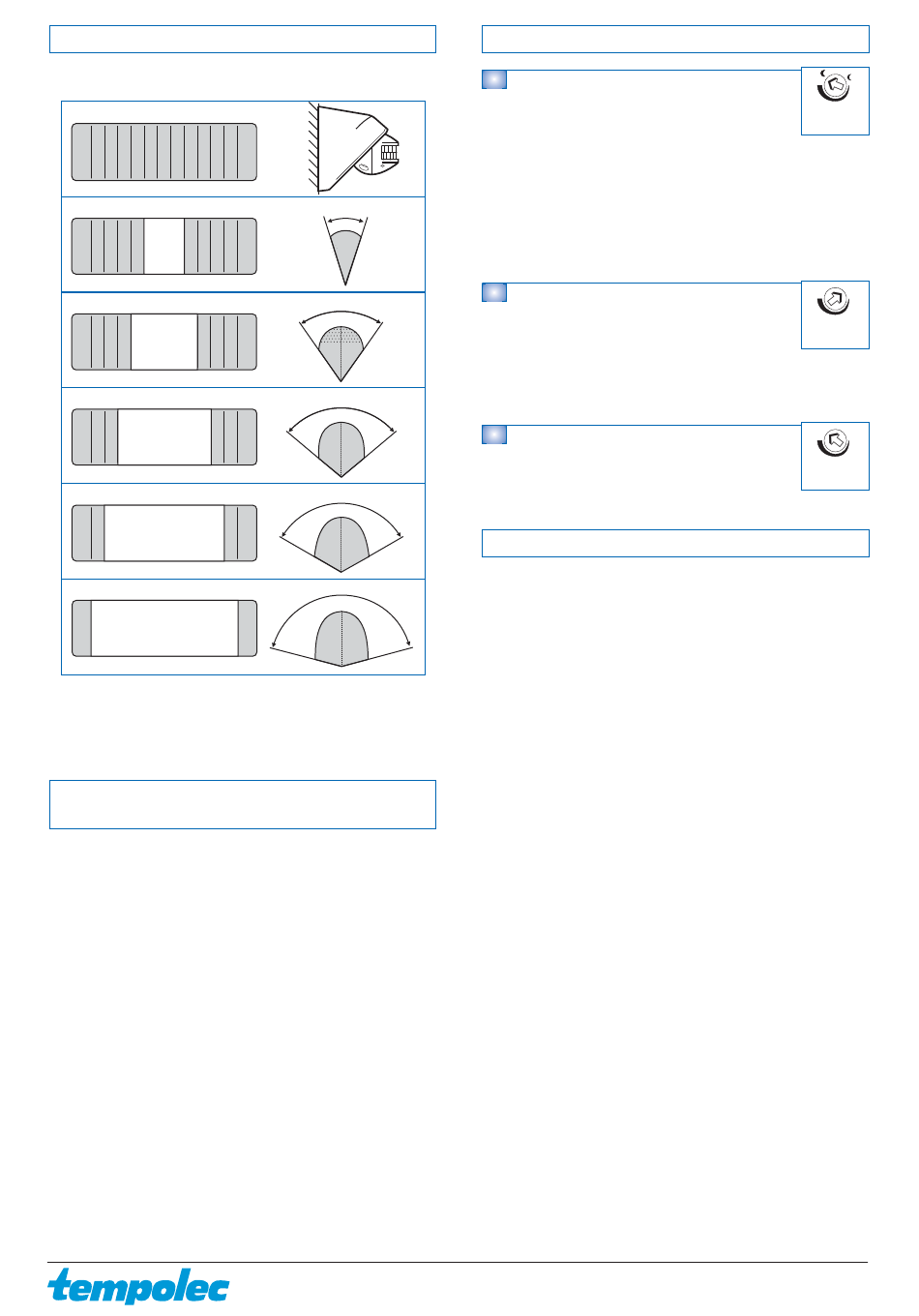

Het is mogelijk bepaalde detectiezones zo nodig af te schermen d.m.v. het
bijgeleverde zelfklevend strookje. Zie volgende illustraties :
1
2 3 4 5
6 7 8
9 10 11 12 13
1
2 3 4 5
9 10 11 12 13
1
2 3 4
10 11 12 13
1
2
3
11 12 13
1
2
1
1
Een rode transmissie-LED is zichtbaar bij elk RF-signaal dat via de
pyro-elektrische sensor wordt verzonden. Deze LED kan gebruikt worden
ter bevestiging van een RF-transmissie bij het afstemmen van de detector
met een ontvanger (zie 6).
6. Memorisatie van de detector met een
ontvanger
– Het is absoluut noodzakelijk dat de detector een RF-detectiesignaal
verzendt, om hem te kunnen afstemmen op een ontvanger.
– Telkens de batterijen in de houder van de detector worden geplaatst,
voert deze laatste om de 5 s een signaalherhaling uit gedurende een
tijdsduur van 30 s (autotest).
– Druk gedurende deze signaalherhaling op de P1-knop van de af te
stemmen ontvanger (bij de batterijenvervanging is deze procedure niet
noodzakelijk).
– De ontvanger zendt een akoestisch signaal uit om de memorisatie te
bevestigen.
o
35
12 m
9 5 , m
9 5 , m
o
60
12 m
8 m
8 m
o
90
12 m
7 5 , m
7 5 , m
o
120
12 13
12 m
7 m
7 m
o
150
3
12 m
6 m
6 m
B-6530 THUIN
|
Route de Biesme 49
B-1090 BRUXELLES/BRUSSEL (Jette)
7. Instelling van de potentiometers
7.1. LUX
– De potentiometer LUX dient voor het instellen van de
detectiegevoeligheid
gevoeligheid is instelbaar van 5 lux tot oneindig.
– Als de potentiometer ingesteld is op m, is de detector slechts actief in
als het halfdonker of duister is (verlichtingssturing).
– Als de potentiometer ingesteld is op sm, is de detector op elk ogenblik
van de dag en de nacht bedrijfsklaar (belsignaal).
– Het is eveneens mogelijk de detector in te stellen op een middenwaarde
als de gebruiker dit wenst.
– De detector is standaard op een maximale waarde ingesteld.
7.2. TIME
– De potentiometer TIME dient voor het instellen van de
vertraging tussen het verzenden van een inschakel-
signaal en het verzenden van een uitschakelsignaal van
het contact van de ontvanger.
– Hij is instelbaar tussen 5 s en 5 min.
– De detector is standaard op een minimale waarde ingesteld.
7.3. METER
De potentiometer METER dient voor het instellen van de
detectiezone. Hoe meer de gekozen waarde het maximum
(+) benadert, hoe breder het detectieveld van de sensor.
8. Ontvangers compatibel met de detector
Om compatibel te zijn met de detector TV
afgestemde ontvanger het volgende gedrag vertonen: bistabiel (één kanaal
schakelt in, het andere kanaal van hetzelfde paar schakelt uit), teleruptor
(hetzelfde kanaal schakelt in en uit) of vertraagd.
Behalve de TVLink-eenheid, zijn ook de volgende ontvangers compatibel :
TV RCD, TV GSA, TV RTR, TV RRL, TV RZL.
|
TEL 071 59 00 39
|
FAX 071 59 01 61
V
|
Avenue Odon Warlandlaan 83
|
TEL 02 425 92 36
t.o.v. de
lichtsterkte.
Deze
TXS
868 B02, moet de
www.tempolec.be
|
info@tempolec.be
|
|
bru@tempolec.be
|
FAX 02 425 41 41
Wijzigingen voorbehouden
|
Texte français sur demande
s
LUX
¥
5 –
lux
+
–
TIME
5 s – 5 min
+
–
METER
max. 12 m
