Aansluiting
W
AARSCHUWING
Er mogen alleen gangbare, voor werking op
230 V toegelaten knoppen en leidingen worden
aangesloten.
De leidingdoorsnede moet overeenkomstig de
beveiliging op locatie worden gedimensioneerd.
Op de knoppen mogen geen zonweringsaandrij-
vingen of andere verbruikers met de WMS Zender
parallel worden geschakeld.
Sluit geen schakelaars aan, deze blokkeren in
geschakelde toestand elke verdere bediening.
Het in- en uitschakelen van de automatische wer-
king kan in plaats van met een aparte knop ook
gebeuren door tegelijkertijd indrukken van de
knoppen OMHOOG en OMLAAG. Dit is echter alle-
en mogelijk, wanneer u een jaloezieknop gebruikt
waarbij de OMHOOG- en OMLAAG-knoppen niet
ten opzichte van elkaar zijn vergrendeld. Als alter-
natief kunnen ook twee aparte knoppen worden
aangesloten.
Klemmenblokken X1 en X2
Toegestane leidingdoorsnede
Afstriplengte
Maximale leidinglengte voor knoppen
Aanbevolen leidingtype
Informatie over de elektrische aansluiting
Een veiligheidsinrichting van de klant (zekering) en scheidingsin-
richting voor het vrijschakelen van de installatie moeten voorhan-
den zijn.
Het apparaat voldoet aan de EMC-richtlijnen voor gebruik in woon-
en bedrijfsomgevingen.
Veerkrachtklemmen
De WMS Zender is voor snel en veilig aansluiten van alle leidingen
voorzien van veerkrachtklemmen.
Afb. 2
Veerkrachtklemmen
Nadat de ader is gestript, wordt deze in de klem gedrukt , tot de
isolatie van de ader in de klem valt en de draad veilig in de klem
wordt vastgehouden . Voor het losmaken van de verbinding
moet de desbetreffende ontgrendelingstoets met een schroeven-
draaier tot de aanslag worden ingedrukt en daarna de draad uit de
klem worden getrokken .
2
Technische wijzigingen voorbehouden
Knop voor
automatische
werking
aan/uit (optie)
0,5 tot 1,5 mm
2
5 tot 6 mm
25 m
NYM-J 1,5
Afb. 3
Knop voor
verbruiker AAN
Afb. 4
P
0
P
P
1
2
1
Jaloezieknop
OMHOOG/
OMLAAG
WMS Sender

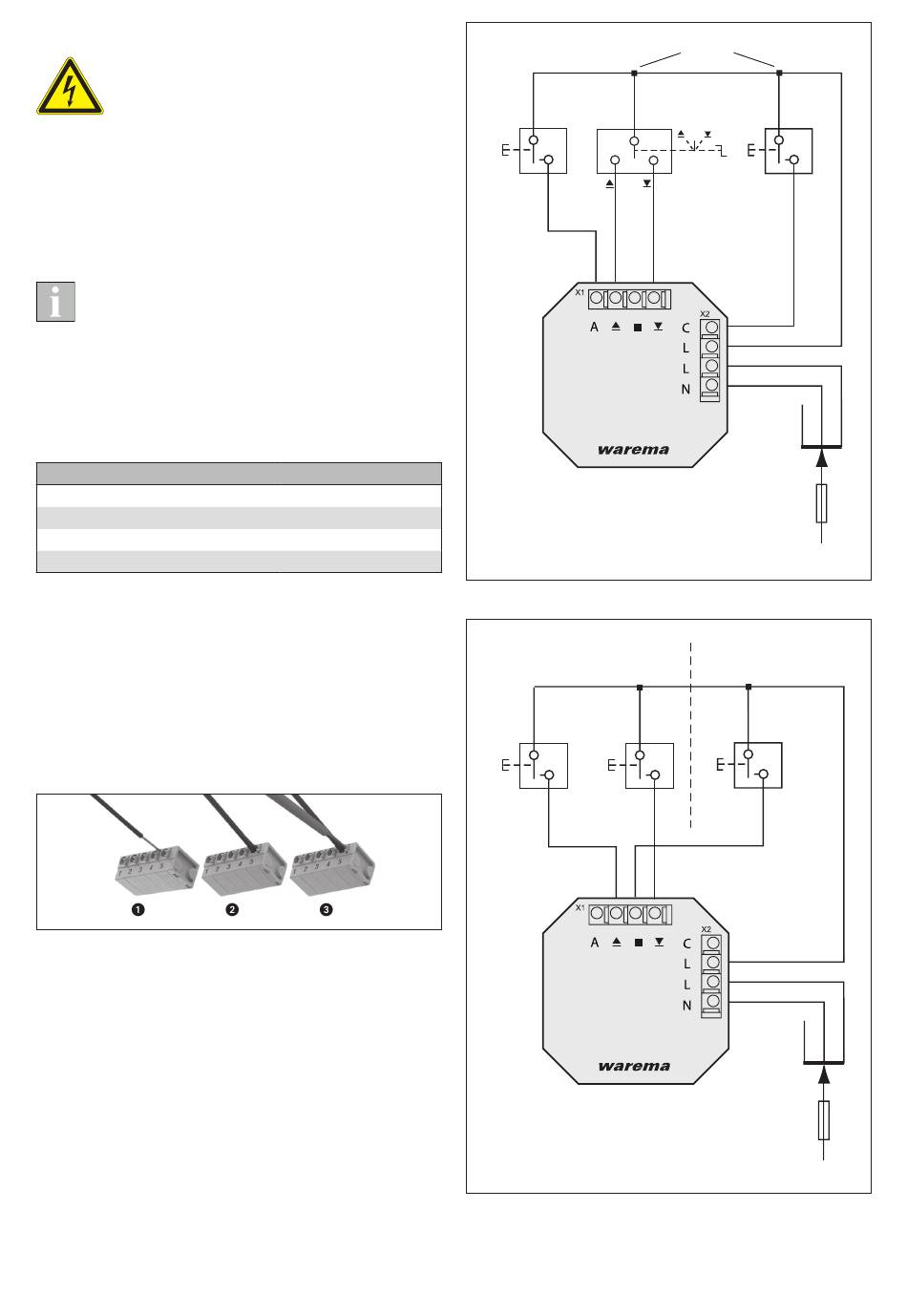

Aansluiting bij besturing van zonweringsaandrijvingen
Variant 1
Een knop voor AAN
en een knop voor UIT
P
P
1
1
Knop voor
verbruiker UIT
WMS Sender
Aansluiting bij besturing van andere verbruikers (bijv.
Licht)
warema_890610_alhb_nl_v5•2022-11-01
Klem
P
1
Knop voor
comfort-
positie
(optie)
PE N L
Toevoerleiding
F
230 V AC
Variant 2
Een knop voor omschakelen
(AAN - UIT - AAN - ...)
P
1
Knop voor
verbruiker
AAN/UIT
PE N L
Toevoerleiding
F
230 V AC
