8
Inspectie en onderhoud
8.1
Voorbereiden op onderhoud
U moet de behuizing van het toestel wegnemen alvorens
dit te kunnen onderhouden, zie paragraaf 3.7.
Alvorens u de hieronder beschreven onderhoudshande-
lingen kunt uitvoeren, is het in sommige gevallen nodig
het toestel af te tappen, zie paragraaf 4.8 over vorstbe-
veiliging in de gebruiksaanwijzing.
Neem eerst de brander en daarna de warmtewisselaar uit
om het toestel te kunnen schoonmaken. Plaats alle onder-
delen in omgekeerde volgorde terug na afloop van de
werkzaamheden.
Maak altijd de branders en het verwarmingelement schoon.
a
Gevaar!
Lekkage als gevolg van beschadigde pakkingen
Losgenomen pakkingen kunnen - door ze los
te nemen - beschadigd raken.
> Vervang altijd de weggenomen pakkingen
door nieuwe exemplaren (zie paragraaf 8.7
Vervangende onderdelen).
8.2
Schoonmaken van de brander
Om de brander schoon te maken moet u deze eerst weg-
nemen, en wellicht - als er teveel vuil is - ook de bran-
deraansluiting.

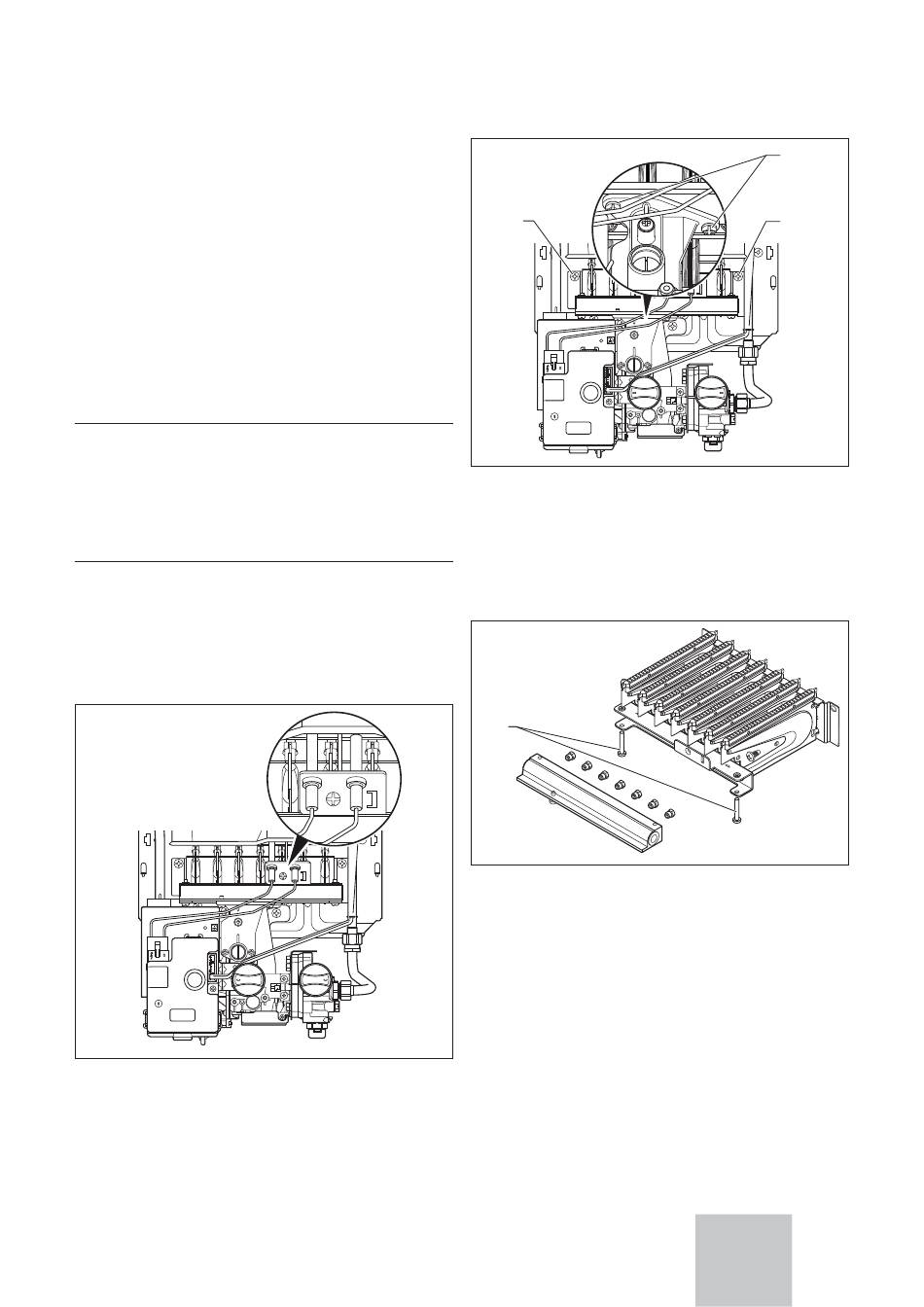

Afb. 8.1 Steekcontact van de ontsteekelektrode
> Trek het steekcontact voor de ontsteekelektroden uit
de elektronica-printkaart.
Installatiehandleiding atmoMAG
Inspectie en onderhoud 8
2
Afb. 8.2 Bevestiging van de brander op de gasaansluiting
> Neem de twee schroeven (1) los, waarmee de brander
op de gasaansluiting is vastgemaakt.
> Neem de twee schroeven (2) los, waarmee de brander
op de achterpaneel is vastgemaakt.
> Til de brander enigszins op en trek hem naar u toe.
3
Afb. 8.3 Samenstelling van de brander
> Neem de twee schroeven (3) los om de brander-
kopaansluiting te kunnen wegnemen.
> Verwijder alle verbrandingresten met behulp van een
koperdraadborstel. Het kan nodig zijn de branderkop-
pen, inspuiters en branderrails schoon te maken met
behulp van een zachte borstel en door vuil en stof
met perslucht weg te blazen. Was de brander met
zeepwater en spoel de brander met schoon water na
als de brander erg vuil is.
> Plaats de inspuiterrail terug op de brander.
8.3
Schoonmaken en ontkalken van het
verwarmingelement
Neem eerst de brander en daarna het verwarmingelement
uit om het toestel te kunnen schoonmaken.
1
2
NL
19
