- Pagina 1 TECHNISCHE HANDLEIDING MYCOMELIT, DE APP VOOR PROFESSIONALS MYCOMELIT, L'APP PER IL PROFESSIONISTA FREE DOWNLOAD Deurstation Adam met 1-2-3-4 drukknoppen Systeem Simplebus 2 art. AD2101, AD2102, AD2103, AD2104...
-
Pagina 2: Waarschuwingen
Waarschuwingen Beoogd gebruik Dit product van Comelit is ontworpen en ontwikkeld om te worden gebruikt bij de realisatie van audio- en videocommunicatiesystemen in woningen, winkels, bedrijven en openbare gebouwen of in openbare ruimtes. Installatie Alle functies die zijn aangesloten op de installatie van de Comelit-producten moeten zijn uitgevoerd door gekwalificeerd technisch personeel, volgens de aanwijzingen in de handleiding/instructies van de betreffende producten. -
Pagina 3: Inhoudsopgave
Inhoud Waarschuwingen ................2 Beschrijving ..................5 Technische eigenschappen ............6 Opmerkingen bij de installatie ............7 Installatie ..................8 Instellingen ..................9 Programmering extra deurstation ..........10 Speciale programmeringen ............11 Aanpassing oproepcode ............... 13 Tabel oproepcodes ................14 Deactivering RTE-ingang .............. 15 Afstanden .................. - Pagina 4 De drukknoppen zijn al voorgeprogrammeerd om de video-deurintercoms op te roepen met oproepcode 1/2/3/4. f Voor het aanpassen van de oproepcodes, zie Aanpassing oproepcode AD2101 AD2102 AD2103 AD2104...
-
Pagina 5: Beschrijving

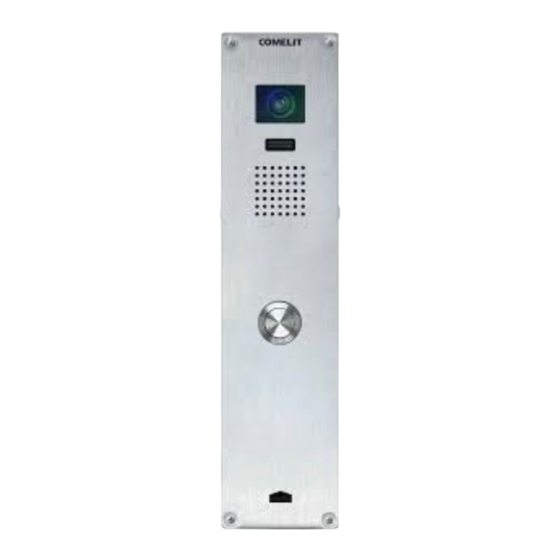

Beschrijving Enkelvoudig inbouw audio/video-deurstation Adam. Digitaal 2-draadssysteem Simplebus 2. Het frontpaneel is uitgevoerd in geanodiseerd aluminium, bestand tegen weersinvloeden en vandalismebestendig. Groothoekcamera. De drukknoppen zijn al voorgeprogrammeerd om de video-deurintercoms op te roepen met oproepcode 1/2/3/4. De totale breedte bedraagt slechts 60 mm, een zeer beperkte afmeting, waardoor het deurstation naast de traditionele wandmontage ook direct op de deurstijl kan worden geïnstalleerd. -
Pagina 6: Technische Eigenschappen
Technische eigenschappen AD2101 AD2102 AD2103 AD2104 60 mm 37 mm ALGEMENE GEGEVENS Type Enkelvoudig Kleur van het product Aluminium Soort materiaal behuizing Polycarbonaat Geanodiseerd aluminium Inbouw Ja Opbouw Ja, met speciaal accessoire CAMERASPECIFICATIES Camera Kleuren Type sensor 1/4" CMOS Afmetingen vaste lens (mm) 2,6 Kijkhoek (H x V - °) 96 x 79 (diagonaal 108°) Gevoeligheid (lux) 0,1 (kleur) Videoresolutie (H x V - pixel) 640x480... -
Pagina 7: Opmerkingen Bij De Installatie
Opmerkingen bij de installatie 79° 79° 79° 50 cm 50 cm 50 cm 111 cm 96° Installeer de camera niet tegenover lichtbronnen of op plaatsen waar het opgenomen subject met de rug naar het licht staat. Het is raadzaam om in schaars verlichte omgevingen een extra lichtbron te plaatsen. -
Pagina 8: Installatie
Installatie AD2101 AD2102 AD2103 AD2104 AD2101 AD2102 AD2103 AD2104 INFORMATIEKADER DEURSTATION NAAMKADER DEURSTATION AD9202 AD9201 Door de gebruiker aan te passen OPTIONEEL... -
Pagina 9: Instellingen
Instellingen Stel de DIP-switches van S1 overeenkomend met de functie die u wilt programmeren permanent in volgens onderstaande tabel (het is niet nodig naar de programmeringsmodus te gaan) DIP-SWITCH FUNCTIE De SE-uitgang en het relais C-NO worden bediend door 2 afzonderlijke drukknoppen van het binnentoestel: deuropenerknop (SE) en relaisknop (C-NO) 1 2 3 4 DIP 1... -
Pagina 10: Programmering Extra Deurstation
Programmering extra deurstation Met deurselector art. 1405 kan er slechts één extra deurstation worden geïnstalleerd. De twee deurstations moeten worden geprogrammeerd als hoofddeurstation en secundair deurstation , zie de volgende tabel. » Het “Hoofddeurstation” voert de opdracht deurslotbediening (of relaissturing) alleen uit als het deurstation zich in de status oproep of beeldoproep bevindt. -
Pagina 11: Speciale Programmeringen
Speciale programmeringen √ Noteer de instellingen van de DIP-switch example Voorbeeld f Stel de code van de gewenste code 184 code 184 programmering in PROGRAMMERING DIP-SWITCH CODE cod. 184 Activeringstijd deurslotbediening: 100 msec 1 2 3 4 cod. 185 Activeringstijd deurslotbediening: 200 msec 1 2 3 4 cod. - Pagina 12 Herstel de configuratie van de DIP-switches Alleen voor de programmeringen 184, 185, 186, 245, 246, 247 f Stel DIP2 in op ON. Voor het instellen van de “activeringstijd deurslotbediening” zoals geprogrammeerd bij punt op pag.
-
Pagina 13: Aanpassing Oproepcode
Aanpassing oproepcode √ Noteer de instellingen van de DIP-switch example voorbeeld code 5 code 5 f Stel de oproepcode van het appartement in dat u wilt oproepen (bijvoorbeeld: 5) via de DIP-switches (zie Tabel oproepcodes). example voorbeeld code 1 code1 f Druk op de drukknop waaraan f Herhaal de stappen 5 en 6 om u de ingestelde oproepcode wilt... -
Pagina 14: Tabel Oproepcodes
Tabel oproepcodes Cod. DIP-switch 1,4,6 1,5,7 1,4,5,6,7 1,6,8 1,4,7,8 2,4,6 2,5,7 2,4,5,6,7 2,6,8 2,4,7,8 1,2,4,6 1,2,5,7 1,2,4,5,6,7 1,2,6,8 1,2,4,7,8 3,4,6 3,5,7 3,4,5,6,7 3,6,8 3,4,7,8 1,3,4,6 1,3,5,7 1,3,4,5,6,7 1,3,6,8 1,3,4,7,8 2,3,4,6 2,3,5,7 2,3,4,5,6,7 2,3,6,8 2,3,4,7,8 1,2,3 1,2,3,4,6 1,2,3,5,7 127 1,2,3,4,5,6,7 1,2,3,6,8 1,2,3,4,7,8 4,5,7 4,6,8... -
Pagina 15: Deactivering Rte-Ingang
Deactivering RTE-ingang √ Noteer de instellingen van de DIP-switch f Stel de code 206 in code 206 Code 206 PROGRAMMERING DIP-SWITCH CODE cod. 206 Deactivering RTE-ingang. 1 2 3 4 Herstel de configuratie van de DIP-switches Om de functie opnieuw in te schakelen moet de procedure worden herhaald. -
Pagina 16: Afstanden
6801W (/BM) o 6601W (/BM) 1209 AD2103 A MAX B MAX C MAX Comelit art. 4577 1 mm2(Ø 1,2 mm AWG 17) 200 m 100 m (655 feet) (330 feet) UTP5 cat. 5 0,2 mm2 (Ø 0,5 mm AWG 24) 100 m... -
Pagina 17: Aansluitingen
Aansluitingen Basisschema 1216 6721W 6721W/BM +6710 1214/2C 6701W 1 2 3 4 6701W/BM +6710 1214/2C 1 2 3 4 6721W 6721W/BM +6710 1214/2C 6741W 6741W/BM 1 2 3 4 +6710 1214/2C 1 2 3 4 110-240V 1209 12 VAC/VDC 18Ω MAX R GND C NO AD2104... -
Pagina 18: Variant Voor Het Gebruik Van Het Relais Van Het Deurstation
Variant voor het gebruik van het relais van het deurstation 1209 “Activering relais C.NO 2 sec.” 12V/24V AC-DC f Zet dipswitch 1 permanent op ON (zoals in de R GND C NO 4A MAX afbeelding) 1 2 3 4 AD2104 Installatie met 2 deurstations en deurselector art. -
Pagina 19: Installatie Met 3 Deurstations En Deurselector Art. 1404
Installatie met 3 deurstations en deurselector art. 1404 Stamleiding video- deurintercomsysteem 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1404 1404 110-240V 110-240V 110-240V 1209 1209 1209 12 VAC/VDC 12 VAC/VDC 18Ω MAX 18Ω... - Pagina 20 C E R T I F I E D M A N A G E M E N T S Y S T E M S w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italië...
