Diepte Controlewielen

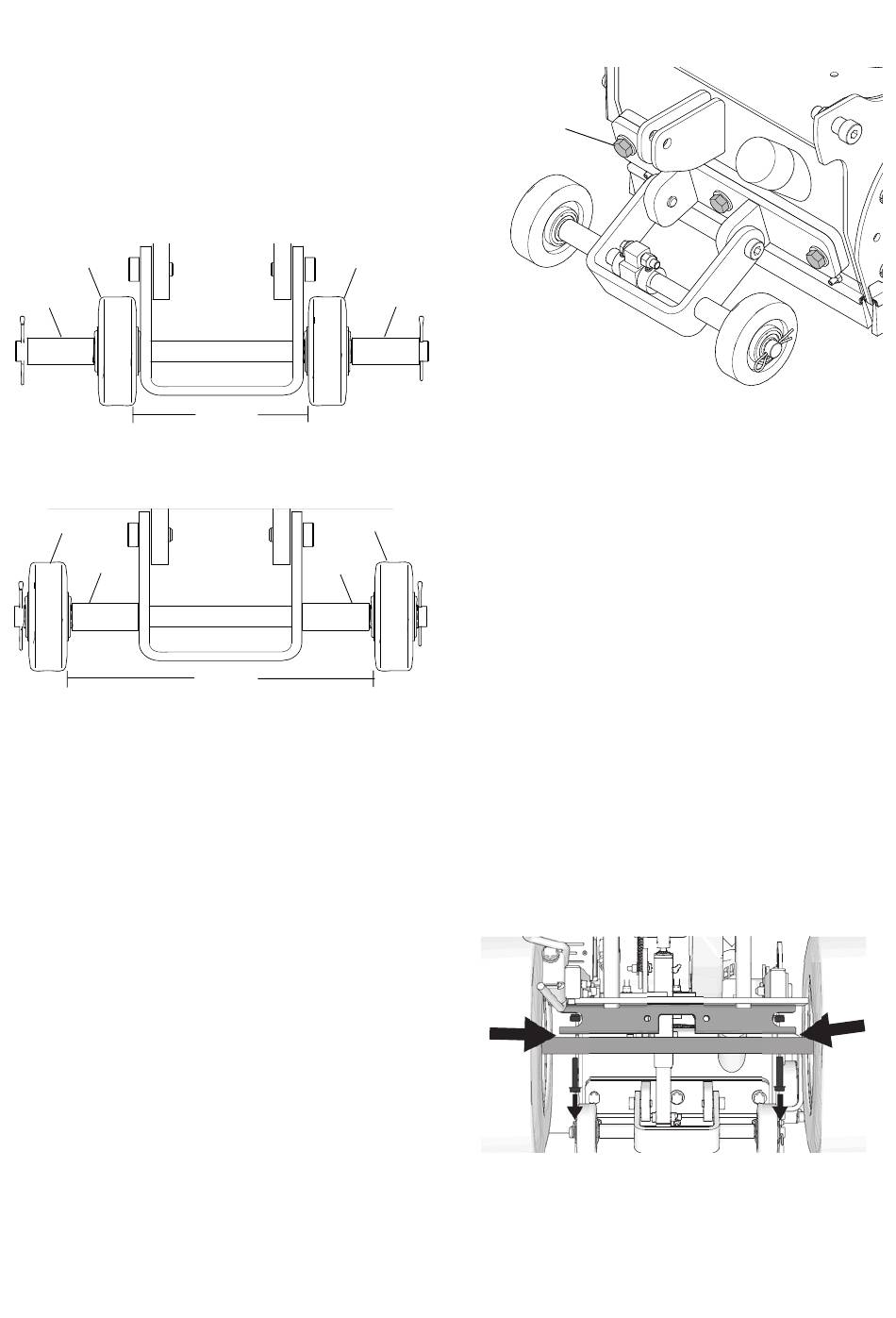

Dieptecontrolewielen gebruiken als een
5-inch of 10-inch brede snijgeleider
Om een insnijding van 5 inch te maken, plaatst
u twee afstandshouders (S) aan de buitenkant
van de dieptecontrolewielen (K).
K
S
Om een insnijding van 10 inch te maken, plaatst
u twee afstandshouders (S) aan de binnenzijde
van de dieptecontrolewielen (K).
K
S
De trommel op de juiste
stand brengen
Om de trommel op de juiste stand te brengen, moet
de Grindlazer op een horizontaal oppervlak worden
geplaatst.
Afstelling dieptecontrolewielen
1. Controleer of de trommel correct is geïnstalleerd
(zie Vervangen van de trommel, op pagina 11).
2. Druk de hendels omlaag, trek aan de starthendel
en laat de trommel zakken tot de LAAGSTE stand.
3. Draai de drie bouten (T) op het wielplaatje
dieptecontrole los (maak verwijder ze niet).
3A0108F
K
5 inch
K
S
ti15094a
10 inch
S
ti15095a
4. Stel de plaat bij tot de geleidewieltjes vlak op het
oppervlak liggen.
5. Draai de drie bouten (T) op de plaat weer aan.
Afstelling achteras
Als de snijdiepte ongelijkmatig is en de dieptecontrolew-
ielen al goed zijn afgesteld (zie Afstelling dieptecon-
trolewielen), dient u de volgende stappen te volgen om
de achteras af te stellen.
1. Meet het verschil in snijdiepte.
2. Voeg een sluitring met vergelijkbare dikte (vergelijk-
baar met het verschil in snijdiepte) toe tussen het
frame en de achteras aan de zijde waar deze diep
snijdt.
a. Draai de moeren aan beide zijden van het
frame los.
b. Voeg een sluitring toe tussen de as en het
frame.
c. Draai beide bouten aan tot 16,3 - 20,3 Nm.
ti28529a
T
Bediening
ti15229a
9
