VARIA 824 / 826 ruimtetemperatuurregelaar met display
6.2
PWM-cyclus
6.2.1 Basisprincipe
Om bijv. een thermisch vermogen van 50% te bereiken, wordt de stelgrootte 50% in AAN-
/UIT-cycli omgezet.
Gedurende een vaste periode (in ons voorbeeld 10 minuten), wordt de stelaandrijving 50%
van de tijd in- en 50% van de tijd uitgeschakeld.

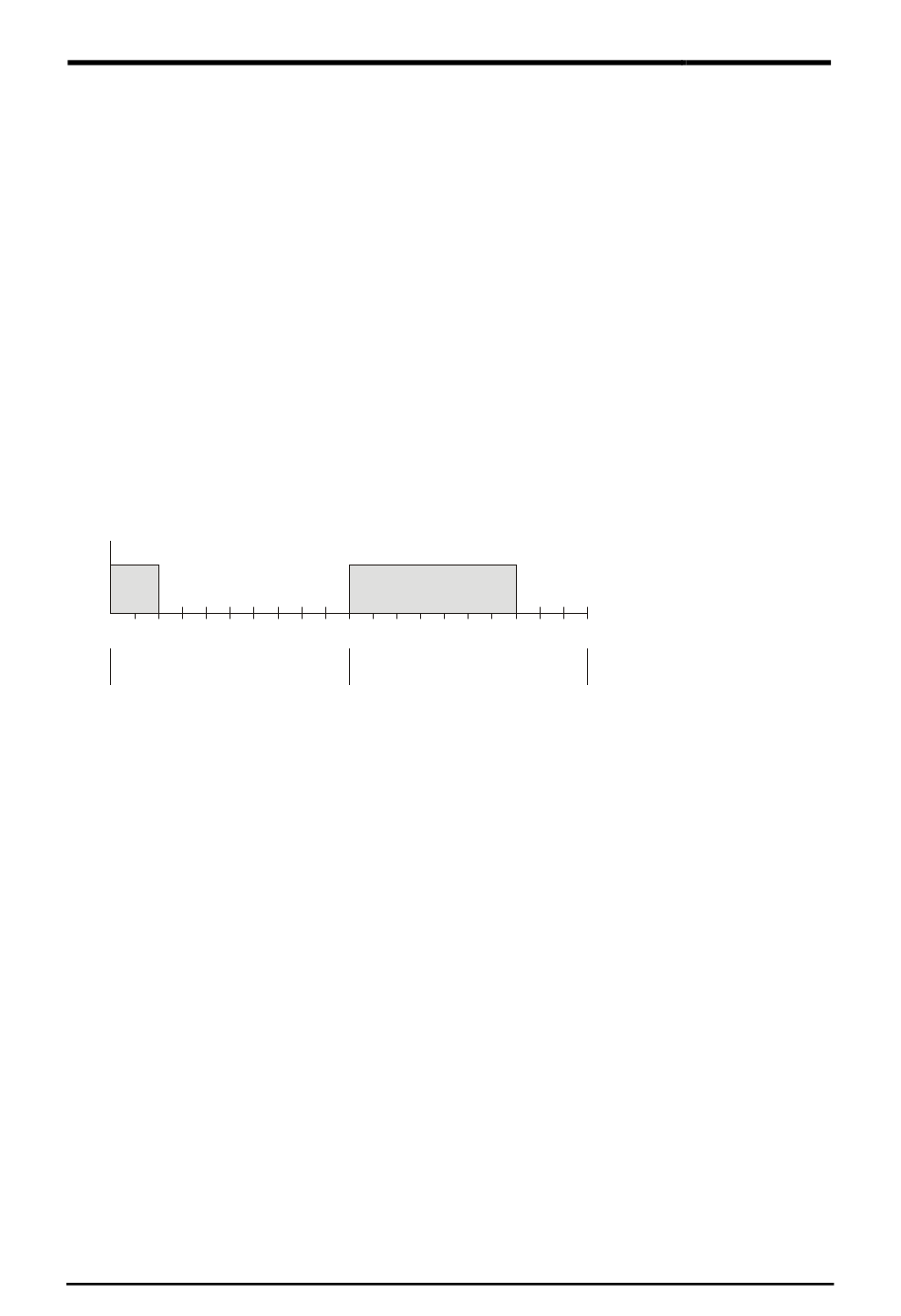

Voorbeeld:
2 verschillende inschakeltijden van 2 en 7 minuten geven de omzetting van 2 verschillende
stelwaarden, hier enerzijds 20% en anderzijds 70%, in een PWM-periode van 10 minuten
weer.
Aan
20%
Uit
1
2
3
4
PWM-Periode 10min
Stelgrootte
Stand: Jun-12 (wijzigingen voorbehouden)
5
6
7
8
9
10
1
2
PWM-Periode 10min
20%
Stelgrootte 70%
3
4
5
6
7
8
9
10 Minuten
theben
Pagina 126 van 157
