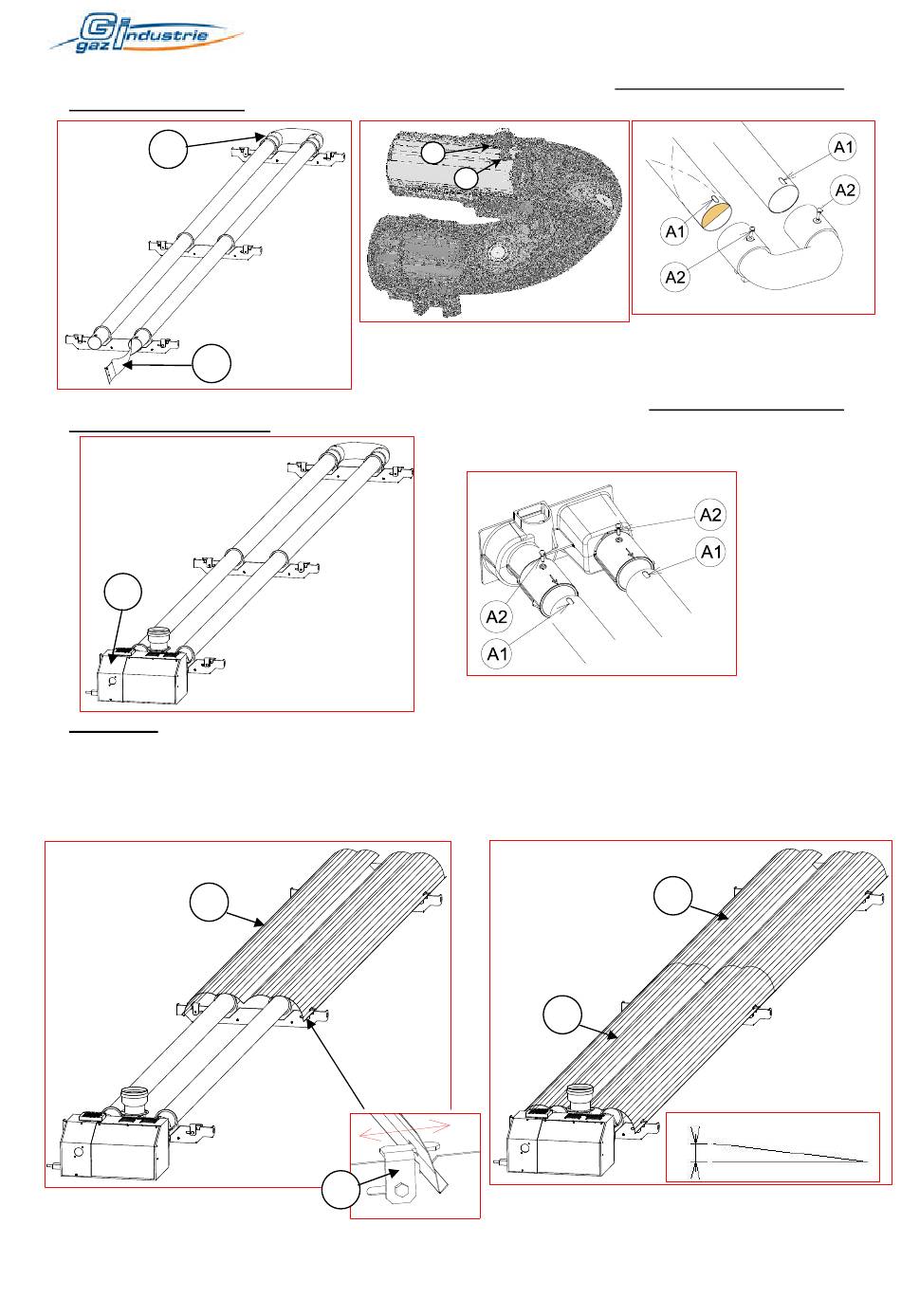

Monteer de bocht (E) op de stralingsbuizen. De bout (A2) moet zeker door de sleuf van de
stralingsbuizen gaan (A1) om een correcte positie en borging te waarborgen.
E
A
A
D
Monteer de branderblok (F) op de stralingsbuizen. De bout (A2) moet zeker door de sleuf van
de stralingsbuizen gaan (A1) om een correcte positie en borging te waarborgen.
F
Aandacht : Verwijder de beschermfolie van de reflectoren.(G)
Plaats de bevestigingsvingers van de reflectoren (H) in "open" stand.
Plaats de reflector (G) zijdelings van de bocht – laat hierbij de zijkanten in de uitkepingen van
de ophangbeugels glijden.
Plaats de bevestigingsvingers van de reflectoren (H) in "gesloten" stand om zo de reflectoren
op hun plaats te houden.
G
G
G
H
Helling 40mm ± 10
De totale hellingsgraad van het toestel moet 40 mm ±10 in de richting van de elleboog zijn.
- 8 -
