Onderdelen op de systeemplaat
In Figuur 4 "Locatie van onderdelen op de systeemplaat" op pagina 13 ziet u de plaats van de onderdelen op
de systeemplaat.

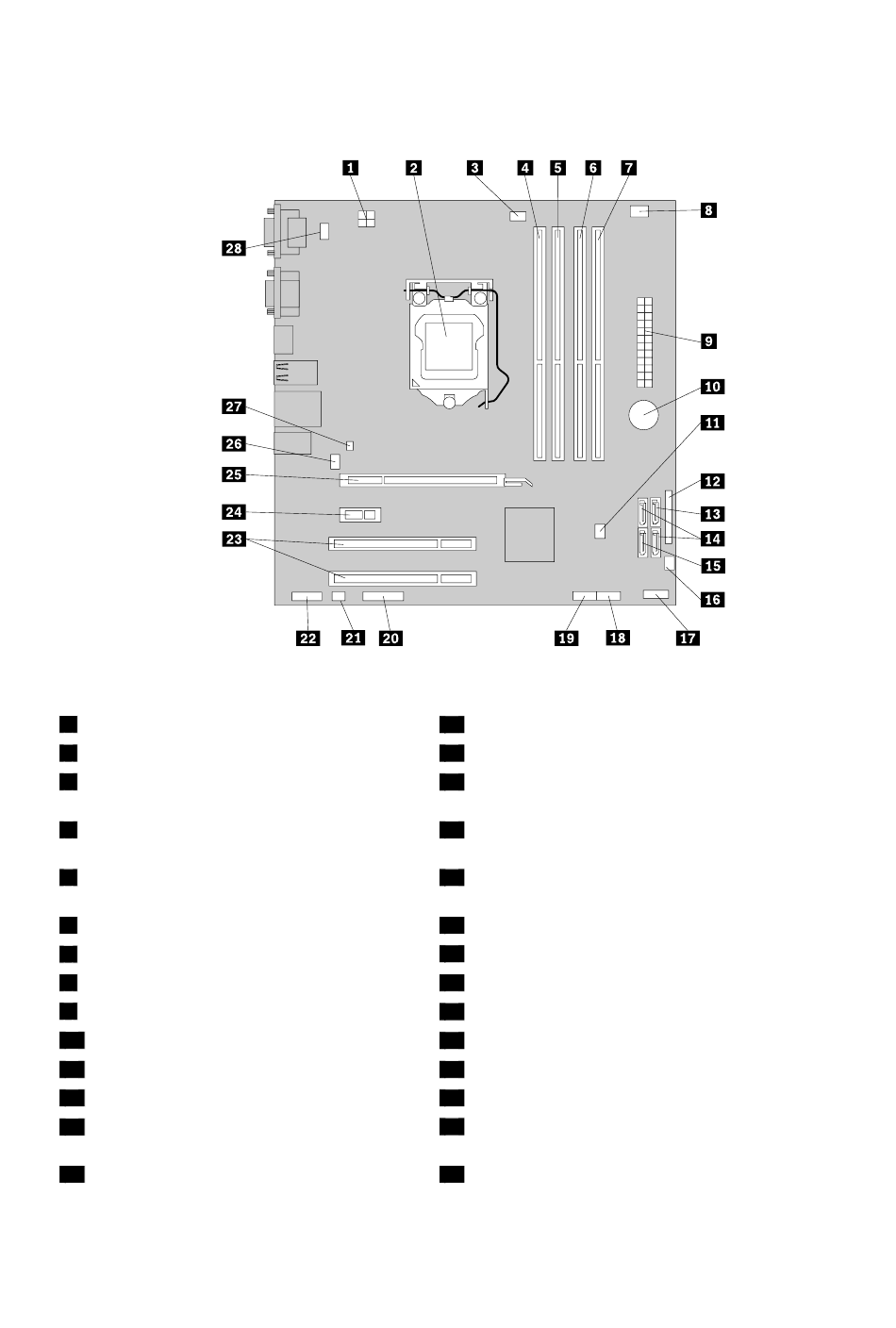

Figuur 4. Locatie van onderdelen op de systeemplaat
1
4-pens voedingsaansluiting
2
Microprocessor
3
Aansluiting microprocessorventilator
4
Geheugenaansluiting 1 (DIMM1)
5
Geheugenaansluiting 2 (DIMM2)
6
Geheugenaansluiting 3 (DIMM3)
7
Geheugenaansluiting 4 (DIMM4)
8
Aansluiting voor temperatuursensor
9
24-pens voedingsaansluiting
10
Batterij
11
Jumper voor Wissen van CMOS / Herstel
12
Parallelle poort
13
SATA-aansluiting 1 (SATA 3.0-aansluiting)
14
SATA-aansluitingen 2 en 3 (SATA
2.0-aansluitingen)
15
eSATA-aansluiting
16
Aansluiting voor voedingsventilator
17
Frontpaneel aansluiting (voor aansluiten van LED-indicatoren
en in-/uit-schakelaar)
18
Frontpaneel USB-aansluiting 1 (voor aansluiten van
USB-poorten 1 en 2 op het frontpaneel)
19
Frontpaneel USB-aansluiting 2 (voor het aansluiten van
additionele USB-apparaten)
20
Seriële poort (COM2)
21
Aansluiting voor interne luidspreker
22
Audioaansluiting vooraan
23
Sleuven voor PCI-kaarten (2)
24
Sleuf voor PCI Express x1-kaart
25
Sleuf voor PCI Express x16 grafische kaart
26
Aansluiting voor systeemventilator
27
Aansluiting voor aanwezigheidsschakelaar voor kap
(inbraakverklikker)
28
Aansluiting voor PS/2-toetsenbord en -muis
.
