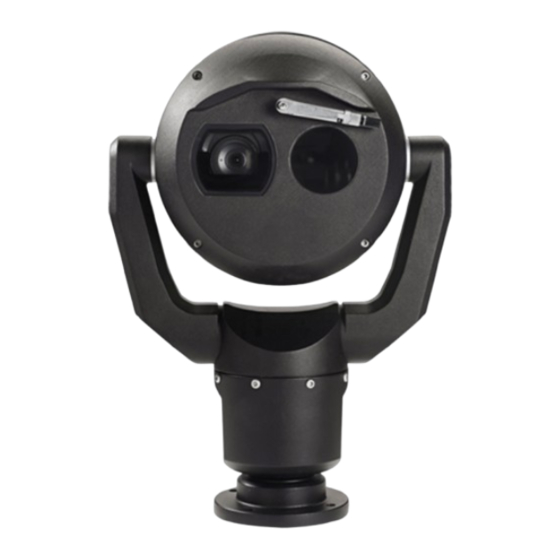

- Pagina 1 MIC IP fuion 9000i MIC-9502-Z30xxx Installatie handleiding...
-
Pagina 3: Inhoudsopgave
MIC IP fuion 9000i Inhoudsopgave | nl Inhoudsopgave Veiligheid Over deze handleiding Juridische informatie Veiligheidsmaatregelen Belangrijke veiligheidsinstructies Belangrijke opmerkingen Ondersteuning en klantenservice Uitpakken Onderdelenlijst - camera Extra gereedschap Productbeschrijving Installatieoverzicht Programmering van configuratie in de verpakkingsdoos Configuratie programmeren op een tijdelijke tafelstandaard... -
Pagina 4: Veiligheid
Juridische informatie Auteursrecht Deze handleiding is intellectueel eigendom van Bosch Security Systems en is auteursrechtelijk beschermd. Alle rechten voorbehouden. Handelsmerken Alle productnamen van hardware en software in dit document zijn waarschijnlijk gedeponeerde handelsmerken en dienen als zodanig te worden behandeld. -
Pagina 5: Belangrijke Veiligheidsinstructies
ANSI/NFPA 70 (de National Electrical Code (NEC)), Canadian Electrical Code, Part I (ook wel CE Code of CSA C22.1 genoemd), en alle lokale richtlijnen die van toepassing zijn. Bosch Security Systems aanvaardt geen aansprakelijkheid voor schade of verliezen die zijn veroorzaakt door incorrecte montage. -
Pagina 6: Belangrijke Opmerkingen
Bericht! Bosch adviseert het gebruik apparaten voor beveiliging tegen stroompieken/bliksem (uit lokale bron) om netwerk- en voedingskabels en de installatielocatie van de camera te beschermen. Raadpleeg NFPA 780, klasse 1 en 2, UL96A of de equivalente richtlijnen voor uw land/regio en de lokale bouwrichtlijnen. - Pagina 7 Camerasignaal - Bescherm de kabel met een primaire beveiliging als de afstand van het camerasignaal groter is dan 46 meter, overeenkomstig NEC800 (CEC Sectie 60). Milieuverklaring - Bosch is zeer milieubewust. Bij het ontwerpen van dit apparaat is zo veel mogelijk rekening gehouden met het milieu.
- Pagina 8 | Veiligheid MIC IP fuion 9000i V.S. voor modellen in de V.S. - Sectie 810 van de National Electrical Code, ANSI/NFPA No.70, bevat informatie over het correct aarden van het montagestatief en het montagehulpstuk, de diameter van de aardgeleiders, de plaats van de ontlader, de aansluiting op aardelektrodes en vereisten voor de aardelektrode.
- Pagina 9 MIC IP fuion 9000i Veiligheid | nl schadelijke interferentie bij gebruik van het apparaat in een bedrijfsomgeving. Dit apparaat genereert en gebruikt radiofrequentie-energie en kan radiofrequentie-energie uitstralen. Het apparaat kan tevens schadelijke interferentie van radiocommunicatie veroorzaken als het niet wordt geïnstalleerd en gebruikt overeenkomstig de instructiehandleiding. Het gebruik van dit apparaat in een huiselijke omgeving zorgt mogelijk voor schadelijke interferentie, welke door de gebruiker voor eigen rekening moet worden verholpen.
-
Pagina 10: Ondersteuning En Klantenservice
Raadpleeg uw lokale distributeur of uw accountmanager van Bosch Security Systems. Gebruik deze link: http://www.boschsecurity.com/startpage/html/asia_pacific.htm Meer informatie Voor meer informatie kunt u contact opnemen met de dichtstbijzijnde vestiging van Bosch Security Systems of onze website bezoeken: www.boschsecurity.nl 2017.10 | 1.0 | F.01U.xxx.xxx Installatie handleiding... -
Pagina 11: Uitpakken
MAC-adres-labels Extra gereedschap De volgende tabel geeft een overzicht van extra gereedschap (niet door Bosch geleverd) dat mogelijk benodigd is om een MIC camera of bijbehorende accessoires te installeren: 1 kruiskopschroevendraaier om de aardklem van de camera vast te draaien... -
Pagina 12: Productbeschrijving
| Productbeschrijving MIC IP fuion 9000i Productbeschrijving De MIC IP fusion 9000i-camera is een dag/nacht, IP PTZ-camera met tweevoudige optische/ thermische beeldsensoren. De camera is robuust en weerbestendig, en biedt een betrouwbare, gedegen en kwalitatief hoogstaande bewakingsoplossing voor extreme beveiligingstoepassingen. -
Pagina 13: Installatieoverzicht
ANSI/NFPA 70 (de National Electrical Code (NEC)), Canadian Electrical Code, Part I (ook wel CE Code of CSA C22.1 genoemd), en alle lokale richtlijnen die van toepassing zijn. Bosch Security Systems aanvaardt geen aansprakelijkheid voor schade of verliezen die zijn veroorzaakt door incorrecte montage. - Pagina 14 | Installatieoverzicht MIC IP fuion 9000i Optionele accessoires Raadpleeg De MIC7000 Zonnekap installeren. Camera-instellingen Raadpleeg Configuratie. 2017.10 | 1.0 | F.01U.xxx.xxx Installatie handleiding Bosch Security Systems...
-
Pagina 15: Programmering Van Configuratie In De Verpakkingsdoos
MIC IP fuion 9000i Programmering van configuratie in de verpakkingsdoos | nl Programmering van configuratie in de verpakkingsdoos Met de camera nog in de verpakkingsdoos kunnen technici de camera al op het netwerk aansluiten en configureren. 1. Verwijder het verpakkingsmateriaal om toegang te krijgen tot de elektrische aansluitingen van de camera. -
Pagina 16: Configuratie Programmeren Op Een Tijdelijke Tafelstandaard
| Configuratie programmeren op een tijdelijke tafelstandaard MIC IP fuion 9000i Configuratie programmeren op een tijdelijke tafelstandaard Voorzichtig! Wees extra voorzichtig bij het optillen of verplaatsen van MIC-camera's vanwege hun gewicht. De camera (die nog steeds in het schuimrubber ligt) kan tijdelijk op een plat horizontaal oppervlak staan, bijvoorbeeld van een bureau of tafel, tijdens de eerste netwerkverbinding en configuratie. -
Pagina 17: Montage
Installatie in een vochtige omgeving (bijvoorbeeld in een kustgebied) De bevestigingsmiddelen die bij de camera worden geleverd, zijn bestand tegen corrosie. Gebruik altijd door Bosch geleverde schroeven en andere bevestigingsmiddelen bij de installatie van de camera. De camerakop bevat in de fabriek aangebrachte kunststof schroeven die corrosie in de schroefgaten voorkomen wanneer het MIC-zonnekapaccessoire niet is bevestigd. -
Pagina 18: Opties Voor Montagepositie
| Montage MIC IP fuion 9000i Opties voor montagepositie MIC-camera's zijn ontwikkeld om rechtop (recht omhoog) of omgekeerd (recht omlaag) te worden gemonteerd. De onderstaande afbeeldingen illustreren de juiste en onjuiste montageposities van MIC-camera's. Juiste montagepositie Gekantelde en horizontale montageposities niet toegestaan! Let op de plaats van de zonnekap wanneer de camera in omgekeerde positie is geïnstalleerd. -
Pagina 19: Opties Voor Montagebeugels En Accessoires
MIC IP fuion 9000i Montage | nl Opties voor montagebeugels en accessoires Bosch verkoopt een complete serie montagebeugels voor diverse montageconfiguraties. U kunt de camera installeren: – op een MIC-DCA of een MIC-wandmontagebeugel – direct op een bevestigingsoppervlak met gebruikmaking van de meegeleverde... - Pagina 20 | Montage MIC IP fuion 9000i Standaardconfiguratie voor mastmontage (MIC9000) Wandmontage met kabel vanuit wand Gangbare directe wandmontage (MIC9000 op WMB rechtstreeks op muur bevestigd (pakking vereist)) Wandmontage met kabel langs wand Standaardwandmontage met SCA (MIC9000) 2017.10 | 1.0 | F.01U.xxx.xxx...
- Pagina 21 MIC IP fuion 9000i Montage | nl Hoekmontage Standaardconfiguratie voor hoekmontage (MIC9000) Opbouwmontage Directe opbouwmontage (rechtop) met voetpakking (MIC9000) Directe opbouwmontage (omgekeerd) met voetpakking IP67 Kit voor weerbestendige aansluiting Bosch Security Systems Installatie handleiding 2017.10 | 1.0 | F.01U.xxx.xxx...
- Pagina 22 | Montage MIC IP fuion 9000i Zonnekapaccessoire MIC IP fusion 9000i-camera met zonnekap (MIC-9K- SNSHLD-W) geïnstalleerd 2017.10 | 1.0 | F.01U.xxx.xxx Installatie handleiding Bosch Security Systems...
-
Pagina 23: Verbindingen
De camera kan worden gevoed door een netwerk dat voldoet aan High Power-over-Ethernet met behulp van een High PoE Midspan van Bosch (afzonderlijk verkrijgbaar) of een ander compatibel apparaat. Met deze configuratie is er slechts één kabel (Cat5e/Cat6e) nodig voor de voeding, bediening en weergave van de camera. -
Pagina 24: Ethernetverbindingen
Connector RJ45, male High PoE (95 W) Gebruik een midspan die door Bosch wordt verkocht of een midspan die een compatibel alternatief vormt. Opmerking: raadpleeg de National Electrical Code (NEC) of andere regionale normen voor vereisten en beperkingen met betrekking tot het bundelen van kabels. -
Pagina 25: Sluit De Camera Op Het Netwerk Aan
(meegeleverd met VG4-A-PSU1 en VG4-A-PSU2) voor meer informatie. Opmerking: als de MIC-camera direct op een montageoppervlak wordt gemonteerd in plaats van op een MIC DCA of een MIC-wandmontagebeugel, Bosch adviseert de aansluitingsset voor uw cameramodel te gebruiken om de aansluitingen te beschermen tegen vocht- en stofdeeltjes. - Pagina 26 | Verbindingen MIC IP fuion 9000i 5. Sluit, indien van toepassing, de AUDIO IN- en AUDIO OUT-draden aan op het juiste audio- lijnapparaat. 2017.10 | 1.0 | F.01U.xxx.xxx Installatie handleiding Bosch Security Systems...
-
Pagina 27: Standaardsysteemconfiguraties
MIC IP fuion 9000i Standaardsysteemconfiguraties | nl Standaardsysteemconfiguraties MIC IP fusion 9000i Systeemconfiguratieopties Bosch Security Systems Installatie handleiding 2017.10 | 1.0 | F.01U.xxx.xxx... -
Pagina 28: Problemen Oplossen
| Problemen oplossen MIC IP fuion 9000i Problemen oplossen Tabel met probleemoplossingen De onderstaande tabel geeft problemen aan die zich kunnen voordoen bij de camera en instructies om deze te verhelpen. Opmerking: raadpleeg het gedeelte Foutcodes, pagina 35 van de handleiding voor beschrijvingen van de foutcodes die op het OSD verschijnen. - Pagina 29 Camera herstart regelmatig of slechts Test uw camera met een andere netvoeding. af en toe Controleer op de website van Bosch of er een software-update is waarmee het probleem wordt opgelost. Er verschijnen geen OSD-berichten. De Bosch Video SDK is vereist. Videobeheersoftware van derden maakt geen gebruik van de SDK.
- Pagina 30 | Problemen oplossen MIC IP fuion 9000i Probleem Verklaring Oplossing Er verschijnt met Dit symbool waarschuwt dat U hoeft niets te doen; dit is intervallen een klein Flat-Field Correction (FFC) bijna normaal voor de thermische vierkant in de start.
-
Pagina 31: Onderhoud
Geen door gebruiker te onderhouden delen Met uitzondering van het externe ruitenwisserblad heeft het apparaat geen onderdelen die door de gebruiker moeten worden onderhouden. Neem contact op met uw plaatselijke Bosch- service center voor onderhoud en reparatie van het apparaat. Bij storingen moet het apparaat van de locatie worden verwijderd voor reparatie. -
Pagina 32: Buitenbedrijfstelling
12.2 Afvalverwerking Afvalverwerking Uw Bosch-product is ontworpen en vervaardigd met materialen van hoge kwaliteit en componenten die opnieuw kunnen worden gebruikt. Dit pictogram geeft aan dat elektronische en elektrische apparatuur die het einde van de levensduur heeft bereikt, apart dient te worden ingezameld en gescheiden van het huishoudelijk afval moet worden afgevoerd. -
Pagina 33: Bijlagen
MIC IP fuion 9000i Bijlagen | nl Bijlagen 13.1 Aanbevolen werkwijzen voor installatie buitenshuis Camera's die buiten zijn geïnstalleerd, zijn gevoelig voor spanningspieken en blikseminslag. Neem altijd voorzieningen voor beveiliging tegen stroompieken en bliksem op in de installatie van camera's buitenshuis. - Pagina 34 | Bijlagen MIC IP fuion 9000i 5 Verbind de aarde van de camera met 6 Installeer Cat5e/Cat6e Ethernet de aarde van de (afgeschermde twisted pair (STP))- overspanningsbeveiliging. kabel. Leid de kabel door een geaarde metalen buis. 7 Behuizing van apparatuur...
-
Pagina 35: Foutcodes
MIC IP fuion 9000i Bijlagen | nl 13.2 Foutcodes Onder bepaalde omstandigheden worden op MIC-camera's statuscodes weergegeven op het videobeeld. In de onderstaande tabel worden de statuscodes aangegeven met de bijbehorende beschrijvingen en de aanbevolen actie om het probleem op te lossen. - Pagina 36 | Bijlagen MIC IP fuion 9000i Statusc Beschrijving Aanbevolen actie (uit te voeren door een gekwalificeerd onderhoudstechnicus) Bij gebruik van redundante 1. Controleer of de 24 V AC-voeding ten voedingsbronnen, detecteert de minste 4,0 A kan leveren aan de camera. camera dat onvoldoende spanning 2.
- Pagina 37 MIC IP fuion 9000i Bijlagen | nl Statusc Beschrijving Aanbevolen actie (uit te voeren door een gekwalificeerd onderhoudstechnicus) De camera heeft een zware schok 1. Controleer de integriteit van de ondervonden. Mogelijk is er mechanische onderdelen, zoals de armen en mechanische schade aan de camera.
- Pagina 38 | Bijlagen MIC IP fuion 9000i Statusc Beschrijving Aanbevolen actie (uit te voeren door een gekwalificeerd onderhoudstechnicus) De werking van de wisser is 1. Verwijder materiaal op de lens dat een stopgezet vanwege een obstructie. juiste werking van de wisser verhindert.
- Pagina 39 MIC IP fuion 9000i Bijlagen | nl Statusc Beschrijving Aanbevolen actie (uit te voeren door een gekwalificeerd onderhoudstechnicus) 16** De motorzoomfunctie is Herconfigureer de camera om de geprogrammeerd voor werking met zoomactiviteit te verminderen tot minder dan een hoog gebruiksniveau in de af te 30% tijdens opnemen.
-
Pagina 40: Aux-Opdrachten
Als dit probleem hiermee niet is opgelost, neemt u contact op met het dichtstbijzijnde servicecentrum van Bosch Security Systems. * Opmerking: De MIC IP fusion 9000i-camera vereist een Bosch 95 W midspan (NPD-9501A) of een door de klant getest/geverifieerd alternatief. Voorzichtig! - Pagina 41 MIC IP fuion 9000i Bijlagen | nl Functie Opdracht Beschrijving Aan/uit Tour met voorkeuzeposities uitvoeren Aan/uit AutoPivot inschakelen Aan/uit Tegenlichtcompensatie (BLC) Aan/uit Camera-instellingen terugzetten [naar fabrieksinstellingen] Aan/uit Automatische versterkingsregeling (AGC) Aan/uit A afspelen, continu Aan/uit A afspelen, eenmalig Aan/uit B afspelen, continu...
- Pagina 42 | Bijlagen MIC IP fuion 9000i Functie Opdracht Beschrijving Aan/uit Sproeier/wisser aan/uit Aan/uit Harde draailimiet links Aan/uit Harde draailimiet rechts Aan/uit Harde draailimieten wissen Aan/uit Voedingsmodus Aan/uit Proportionele snelheidsregeling Door Aux aan herhaaldelijk in te aanpassen voeren, doorloopt u de snelheden Zeer langzaam, Langzaam, Gemiddeld en Snel.
- Pagina 44 Bosch Security Systems B.V. Torenallee 49 5617 BA Eindhoven Netherlands www.boschsecurity.com © Bosch Security Systems B.V., 2017...
