3.6

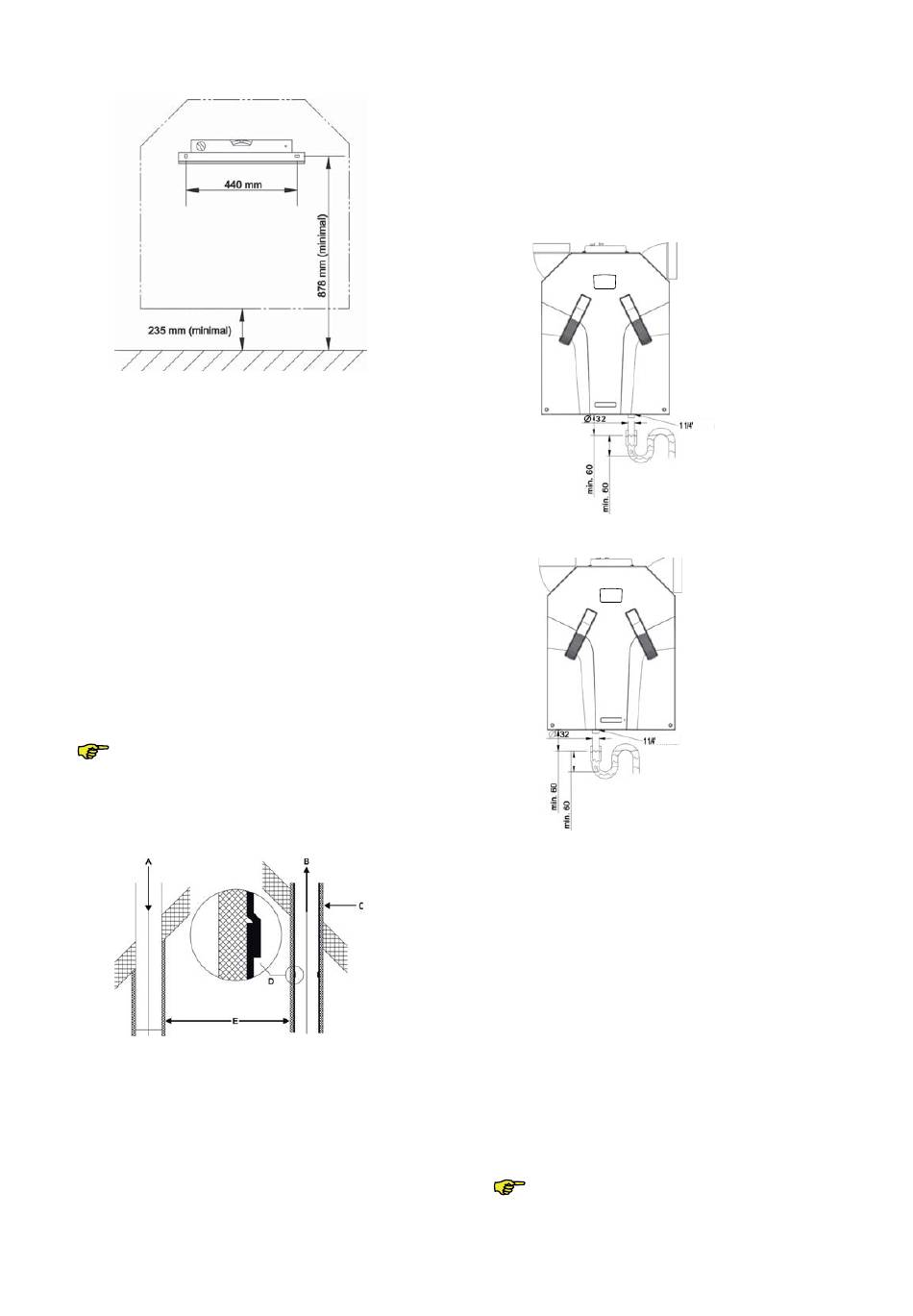

Montage aan wand
Monteer de WHR tegen een wand met een massa
van minimaal 200 kg/m
Voor andere wanden adviseren wij het onderstel van
J.E. StorkAir op de grond (optioneel te verkrijgen)
te gebruiken. Hiermee wordt contactgeluid zoveel
mogelijk voorkomen.
•
Bevestig de meegeleverde ophangbeugel wa-
terpas aan de wand.
•
Monteer de condensafvoer (niet meegeleverd)
aan de onderkant van de WHR. De aangegeven
maat van 235 mm is een indicatie; deze is af-
hankelijk van het type condensafvoer die geko-
zen wordt.
•
Zorg ervoor dat er vóór de WHR minimaal 1 me-
ter ruimte aanwezig is in verband met de beno-
digde ruimte voor onderhoudswerkzaamheden.
Aan de zijkanten van de WHR hoeft voor een goed
functioneren van de WHR geen ruimte te worden
vrijgehouden.
Monteer de WHR niet met de zijkant tegen
de wand in verband met risico's op contact-
geluid.
3.6.1 Aansluiting van luchtkanalen
Monteer een geluidsdemper van minimaal 1 meter
recht direct op de toevoer- en retouraansluitingen.
Voor advies hierover kunt u contact opnemen met
J.E. StorkAir.
De aan te sluiten luchtkanalen, minimaal ø150 mm,
moeten vervolgens met zo min mogelijk luchtweer-
stand en vrij van lekkage worden gemonteerd.
•
Gebruik geen fl exibele kanalen en houd reken-
ing met te plaatsen dempers.
Het is aan te bevelen het ventilatiesysteem te
voorzien van toe- en afvoerventielen van J.E.
StorkAir.
2
.
•
Isoleer het buitenluchttoevoerkanaal en het
luchtafvoerkanaal tussen de dak-/geveldoorvo-
er en de WHR dampdicht. Hiermee wordt con-
densvorming aan de buitenzijde van de kanalen
voorkomen.
•
Installeer het luchtafvoerkanaal afwaterend
naar de WHR.
3.6.2 Aansluiting van condensafvoer
WHR 930 Luxe - Links
WHR 930 Luxe - Rechts
In de warmtewisselaar wordt de warme afvoerlucht
door de buitenlucht afgekoeld. Hierdoor zal het
vocht in de binnenlucht condenseren in de
warmtewisselaar. Het condenswater dat in de
warmtewisselaar ontstaat wordt naar een PVC-con-
densafvoer geleid.
De aansluiting voor de condensafvoer heeft een
uitwendige diameter van 32 mm. Deze bevindt zich
aan de onderkant van de WHR.
•
Sluit de condensafvoer via een een leiding of
slang aan op het waterslot van het binnenriool.
•
Positioneer de bovenrand van het waterslot
minimaal 40 mm onder de condensafvoer van
de WHR.
•
Zorg ervoor dat het uiteinde van de leiding of
slang onder het waterniveau uitmondt.
Zorg ervoor dat het waterslot van de
aansluiting op het binnenriool altijd gevuld is
met water.
3
